Montageanweisung – nur für Fachpersonal

2. MONTAGEANLEITUNGEN

2.1. ABMESSUNGEN / MONTAGE BEDIENTEIL + USB DOCK

Das Farbbedienteil in die Montagebohrung einlegen und mit den mitgelieferten 4
Schrauben an der Saunawand befestigen. Das Bedienteil kann sowohl außerhalb
als auch innerhalb der Saunakabine montiert werden.

2.2. MONTAGE DES STEUERTEILS

Das Leistungsteil wird vorzugsweise
dort am Kabinendach montiert, wo die
Kabel zusammenlaufen. (siehe Abb. 1)
Öffnen Sie das Gehäuse. Der Deckel
lässt sich abnehmen. Der elektrische
Anschluss hat normgerecht zu erfol-
gen. Der Anschlussplan ist im Kapitel
„4.1. ANSCHLUSSSCHEMA" auf
Seite 16 beschrieben.

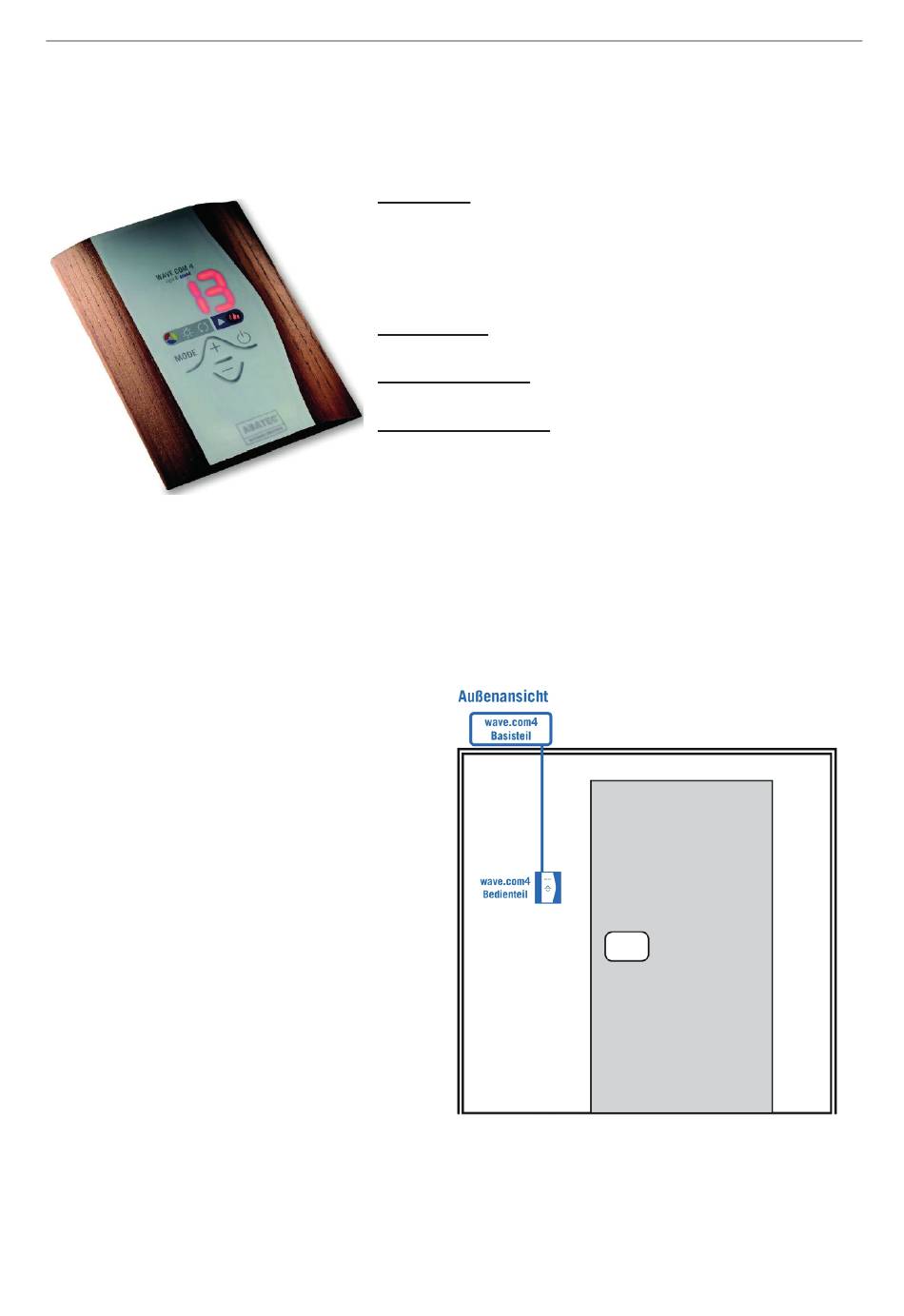

Abb. 1: Montage des Steuerteils
WORLD OF WELLNESS
Bedienteil:
USB DOCK:
Ausschnittgröße: 40 x 25 mm
Montagevorschlag:
Für die Montage des Bedienteils wird ein handelsüb-
licher Dosenbohrer Ø 70 mm benötigt.
L x B x T = 120 x 92 x 44,5 mm;
~200 g ohne Kabel und unverpackt;
Abweichungen je nach Kunden
ausführungen möglich.
L x B x T= 30 x 92 x 9,5 mm
