Istruzioni per il montaggio solo per personale specializzato
2. ISTRUZIONI DI MONTAGGIO
2.1. DIMENSIONI / MONTAGGIO UNITÀ DI COMANDO + CONNET-
TORE DOCK USB
Inserire l'unità di comando colori nel foro di montaggio e fissarla con le 4 viti in
dotazione alla parete della sauna. L'unità di comando può essere montata sia
all'interno, sia all'esterno della cabina della sauna.

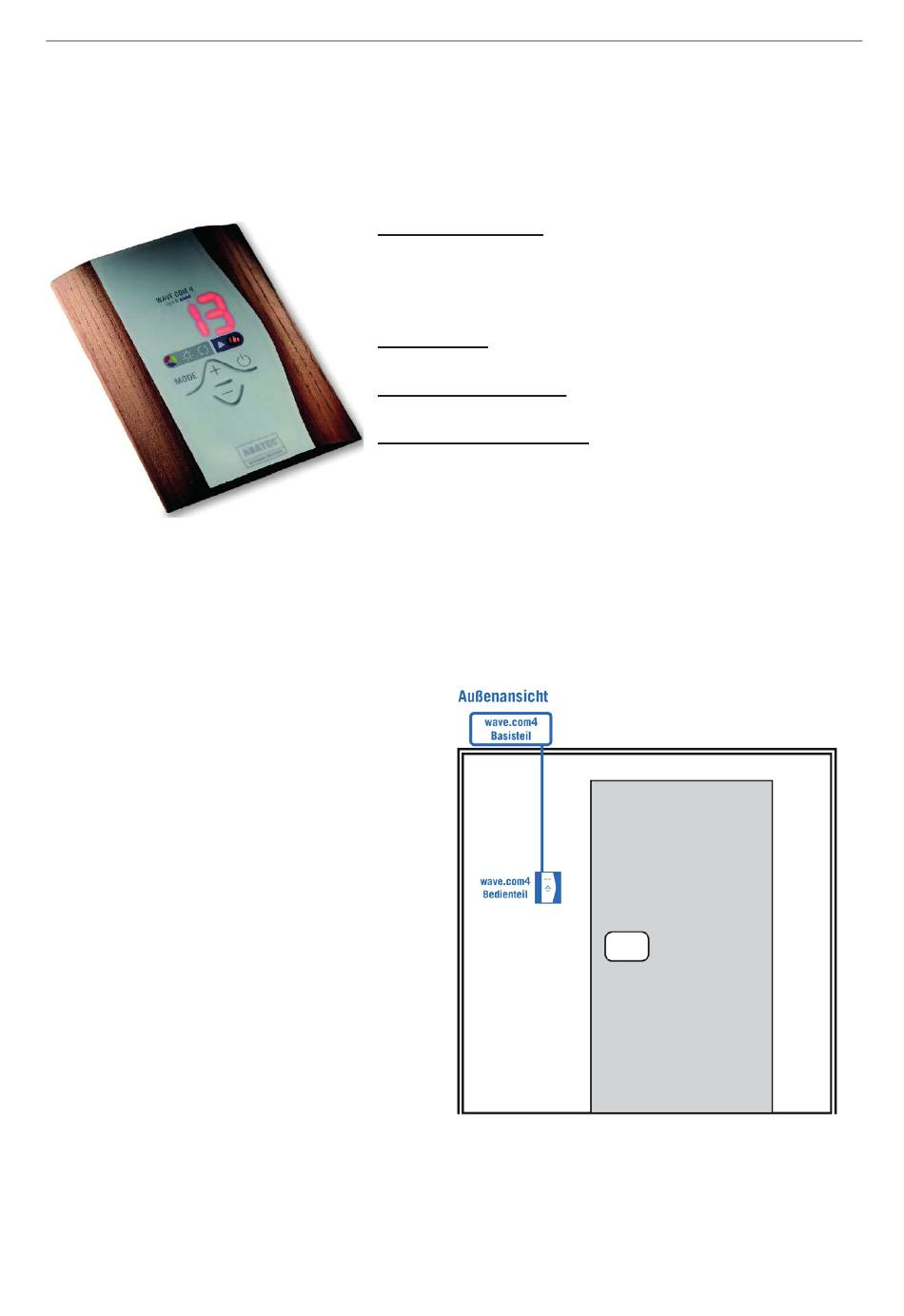

2.2. MONTAGGIO DELL'UNITÀ DI CONTROLLO
L'unità di potenza viene preferibil-
mente montata sul tetto della cabina
dove i cavi convergono Figura 1).
Aprire l'alloggiamento. Rimuovere il
coperchio. Effettuare il collegamento
elettrico a norma. Lo schema dei col-
legamenti è descritto nel capitolo 4.1.
Figura 1: Montage de l'unité de
commande
WORLD OF WELLNESS
Unità di comando: lungh. x largh. x prof. = 120 x 92 x
44,5 mm; ~200 g senza cavi e non imballato; possibili
divergenze a seconda dei modelli dei clienti.
DOCK USB: lungh. x largh. x prof. = 30 x 92 x 9,5 mm
Dimensioni sezione: 40 x 25 mm
Proposta di montaggio:
Per montare l'unità di comando, occorre una fresa a
tazza Ø 70 mm d'uso commerciale.
P. 4/20
