Instructions de montage uniquement pour le personnel spécialisé
2. INSTRUCTIONS DE MONTAGE
2.1. DIMENSIONS / MONTAGE ÉLÉMENT DE COMMANDE + DOCK USB
Placez l'élément de commande des couleurs dans le trou de montage et fixez-le
à la paroi du sauna au moyen des 4 vis fournies. L'élément de commande peut
être monté au choix à l'extérieur ou à l'intérieur de la cabine.
2.2. MONTAGE DE L'UNITÉ DE COMMANDE
Il est conseillé de monter l'unité de
puissance dans le toit de la cabine, là
où les câbles se rejoignent (voir Figu-
re 1). Ouvrez le boîtier et enlevez le
couvercle. Le raccordement électrique
doit être effectué de façon conforme.
Le plan de raccordement est décrit au
chapitrel 4.1.

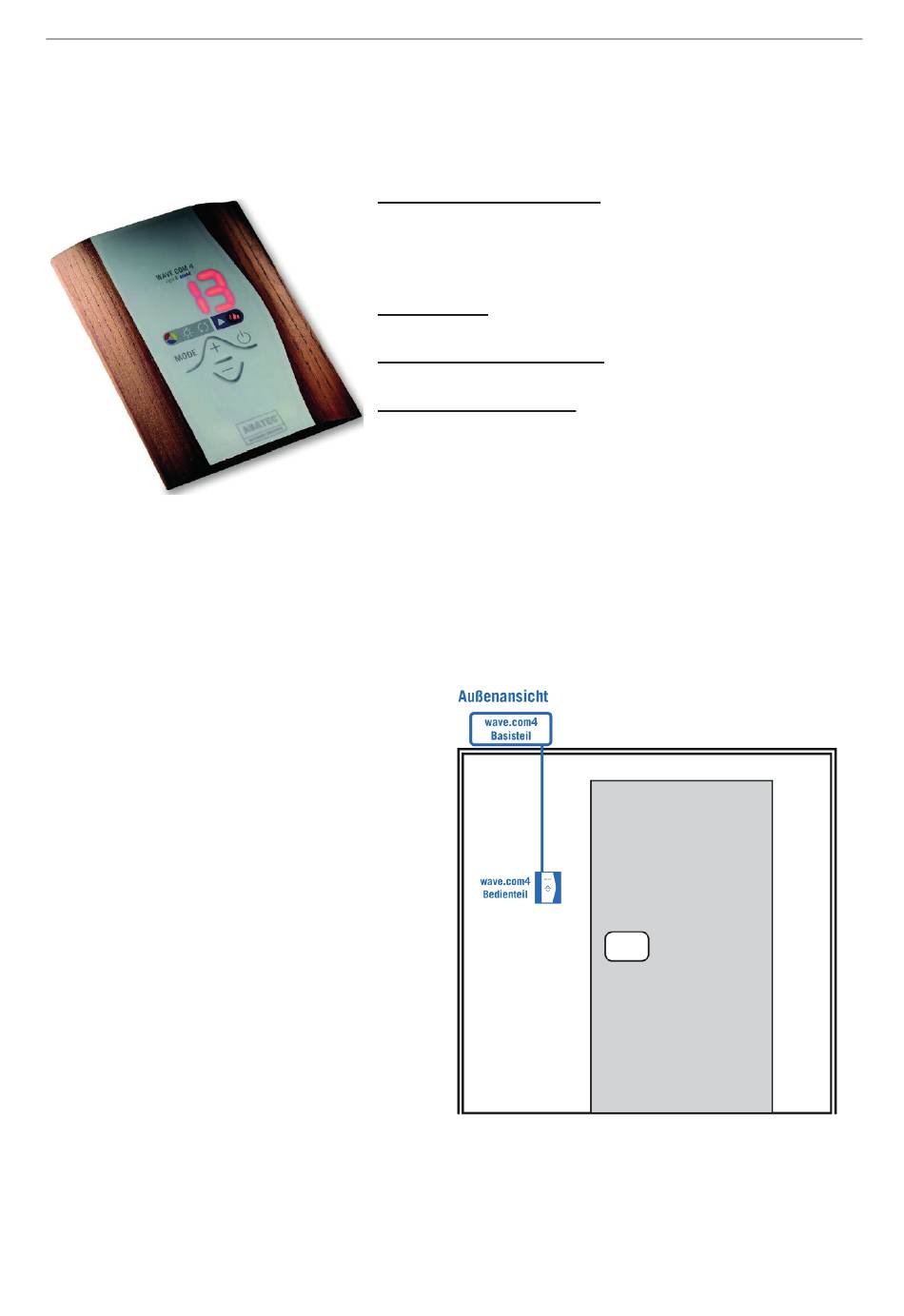

Figure 1: Montage de l'unité de com-
mande
WORLD OF WELLNESS
Élément de commande:
44,5 mm; ~200 g sans câble et sans emballage ;
divergences possibles selon les versions.
DOCK USB:
Dimensions de découpe:
Conseils de montage:
Pour le montage de l'élément de commande, une
perceuse Ø 70 mm ordinaire est nécessaire.
P. 4/20
L x B x T = 120 x 92 x
L x B x T= 30 x 92 x 9,5 mm
40 x 25 mm
