3.0 Avant l'installation- Important !
Échange des poignées de poussée gauche et droite
Afin de fournir un espace suffisant pour le matériel de fixation du dossier Matrx, il
est nécessaire d'intervertir les poignées de poussée gauche et droite pour que la
bride soit repositionnée vers l'extérieur des tiges de dossier. Reportez-vous aux
étapes 1. et 2. ci-dessous.
Poignée de poussée
2. Remettez les poignées de poussée en
place sur les tiges de dossier opposées (de
sorte que la bride se trouve à l'extérieur de
la tige de dossier). Resserrez la poignée de
poussée à l'aide des vis de 5 mm (x2).
4.0 Installation du matériel et du dossier MaTRx
Important ! Avant l'installation, assurez-vous que les poignées de
poussée ont été remplacées comme indiqué dans les instructions de la
section 3.0
Important ! Pour fonctionner efficacement et fournir un bon soutien,
tous les dossiers MaTRx doivent être centrés entre les tiges de dossier.
Instructions d'installation :
1 Déposez la sellerie/le dossier du fauteuil roulant existant (le cas échéant).
2 Assurez-vous que les plaques et les brides de fixation sont orientées dans le bon
sens (cf. figure 2.0)
Bride
1
ETAC Tige
de dossier
VUE ARRIÈRE
- 10 -

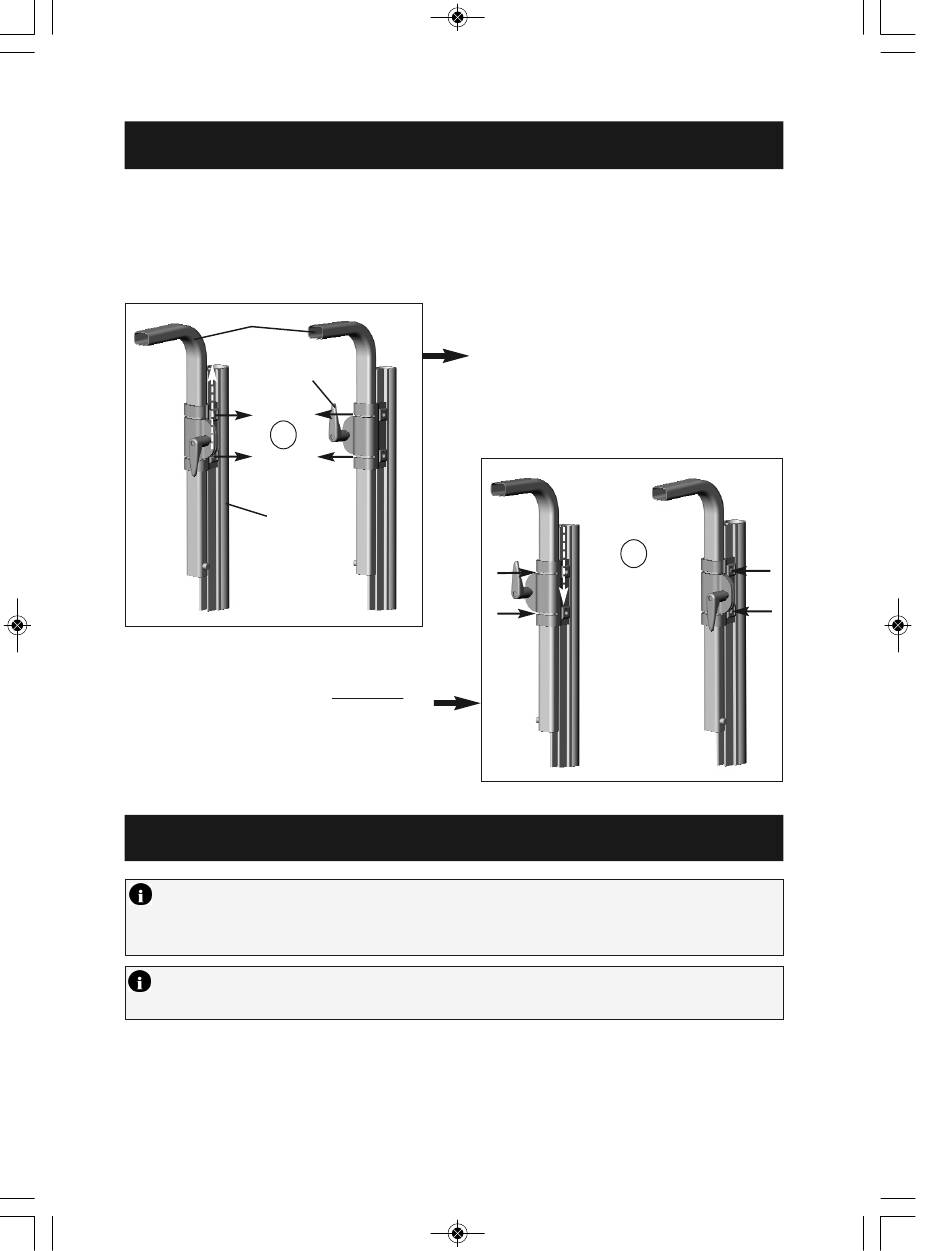

1. Retirez les poignées de poussée des tiges
de dossier ETAC en desserrant les vis de
5 mm (x2) et en faisant glisser la poignée de
poussée vers le haut et hors de la tige de
dossier
2
Les brides sont
repositionnées
vers l'extérieur
des tiges de
dossier
VUE ARRIÈRE
