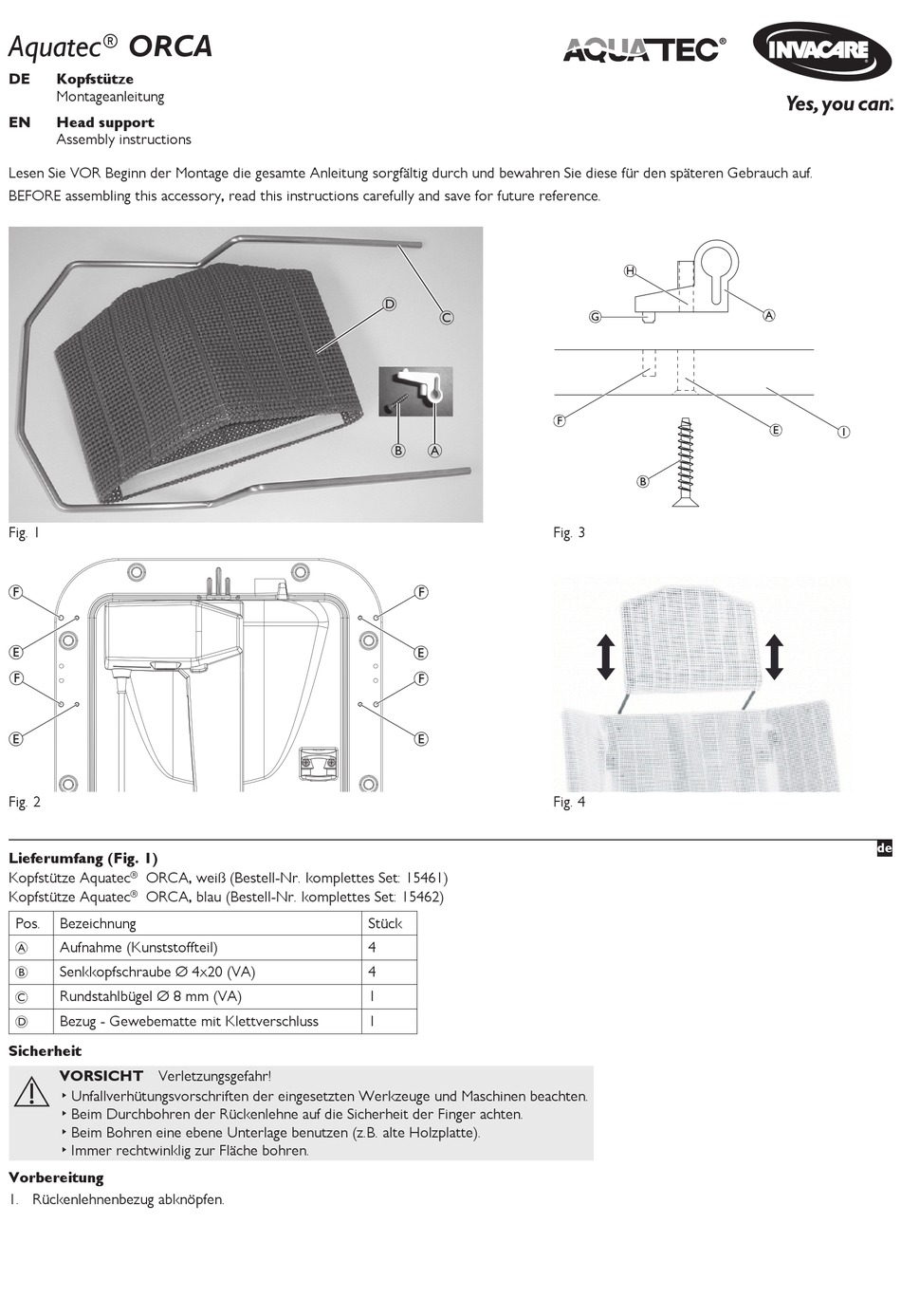

Invacare Aquatec ORCA Montageanleitung

Aquatec® ORCA
DE Kopfstütze
Montageanleitung
EN Head support
Assembly instructions
Lesen Sie VOR Beginn der Montage die gesamte Anleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf.
BEFORE assembling this accessory, read this instructions carefully and save for future reference.
Fig. 1
Fig. 2
Lieferumfang (Fig. 1)
Kopfstütze Aquatec® ORCA, weiß (Bestell-Nr. komplettes Set: 15461)
Kopfstütze Aquatec® ORCA, blau (Bestell-Nr. komplettes Set: 15462)
Pos. Bezeichnung
Aufnahme (Kunststoffteil)
A
Senkkopfschraube Ø 4x20 (VA)
B
Rundstahlbügel Ø 8 mm (VA)
C
Bezug - Gewebematte mit Klettverschluss
D
Sicherheit
VORSICHT Verletzungsgefahr!
▸ Unfallverhütungsvorschriften der eingesetzten Werkzeuge und Maschinen beachten.
▸ Beim Durchbohren der Rückenlehne auf die Sicherheit der Finger achten.
▸ Beim Bohren eine ebene Unterlage benutzen (z.B. alte Holzplatte).
▸ Immer rechtwinklig zur Fläche bohren.
Vorbereitung
1. Rückenlehnenbezug abknöpfen.
D
C
B A
Stück
4
4
1
1
Fig. 3
Fig. 4
de
