Produktbeschreibung ARS 2000 SE mit integrierter STO-Funktion
2.4.2

Zeitverhalten Aktivierung STO im Betrieb mit Wiederanlauf

Abbildung 4 zeigt das Zeitverhalten ausgehend vom Wegschalten der Steuerspannung an STO-A/B
sowie den erforderlichen Ablauf, um den Servoregler wieder anlaufen zu lassen. Die Zeitangaben
finden Sie in Tabelle 6. Hinweise:
Die Haltebremsenansteuerung erfolgt über den Servoregler, nicht sicherheitsgerichtet.
−
Dargestellt ist das Austrudeln des Motors, unabhängig von Aktivierung/Deaktivierung der Bremse.
−
Der Sollwert wird erst freigeschaltet, wenn die Haltebremsverzögerung T_BRAKE_V abgelaufen
−
ist.
Es wird ein Fehler ausgelöst, da die STO-Eingänge bei aktiver Endstufe deaktiviert werden.
−

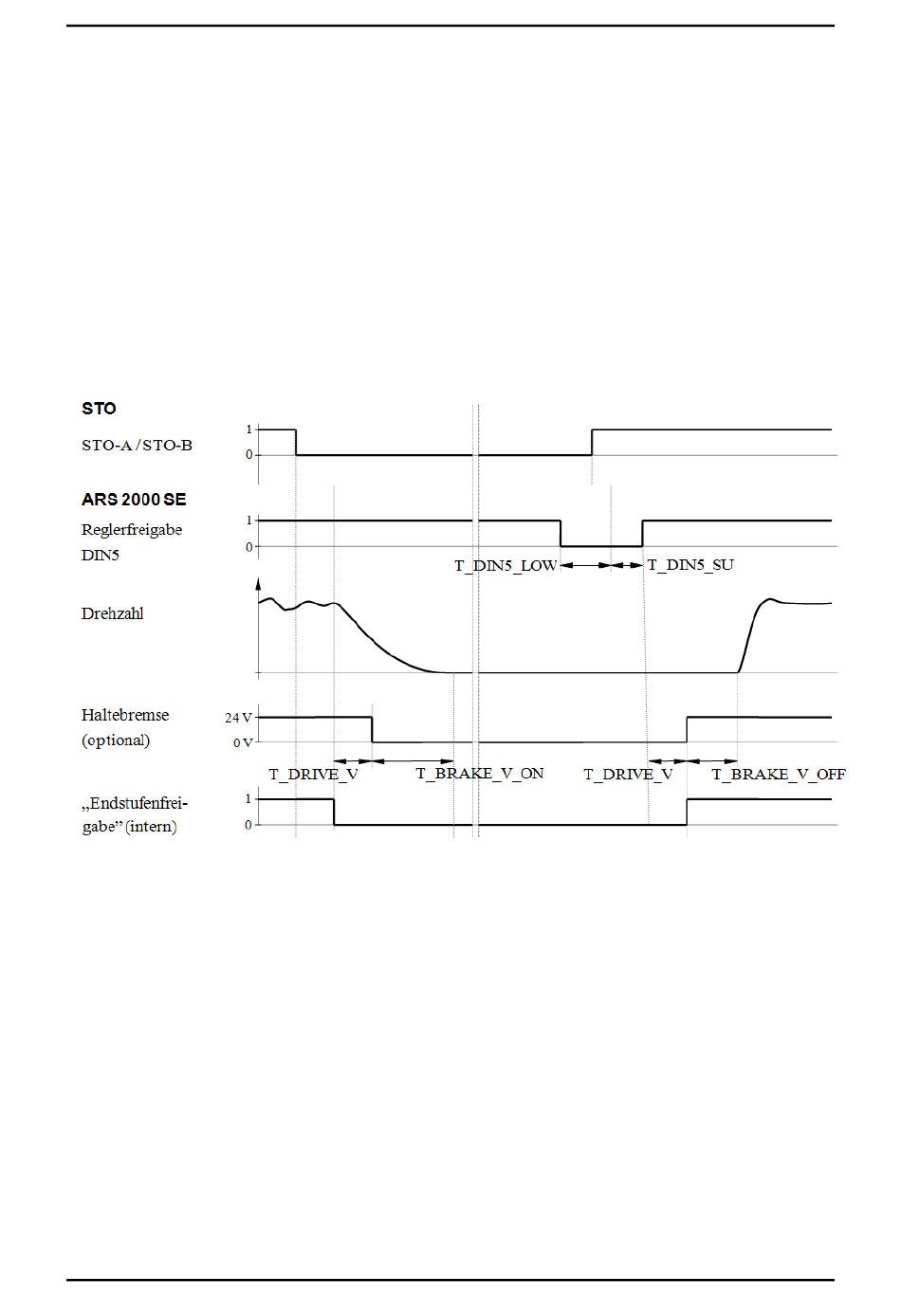

Abbildung 4: Zeitverhalten beim Aktivieren der Sicherheitsfunktion STO mit Wiederanlauf
