Technisches Handbuch Sonnensensor SCN‐SS1H.01

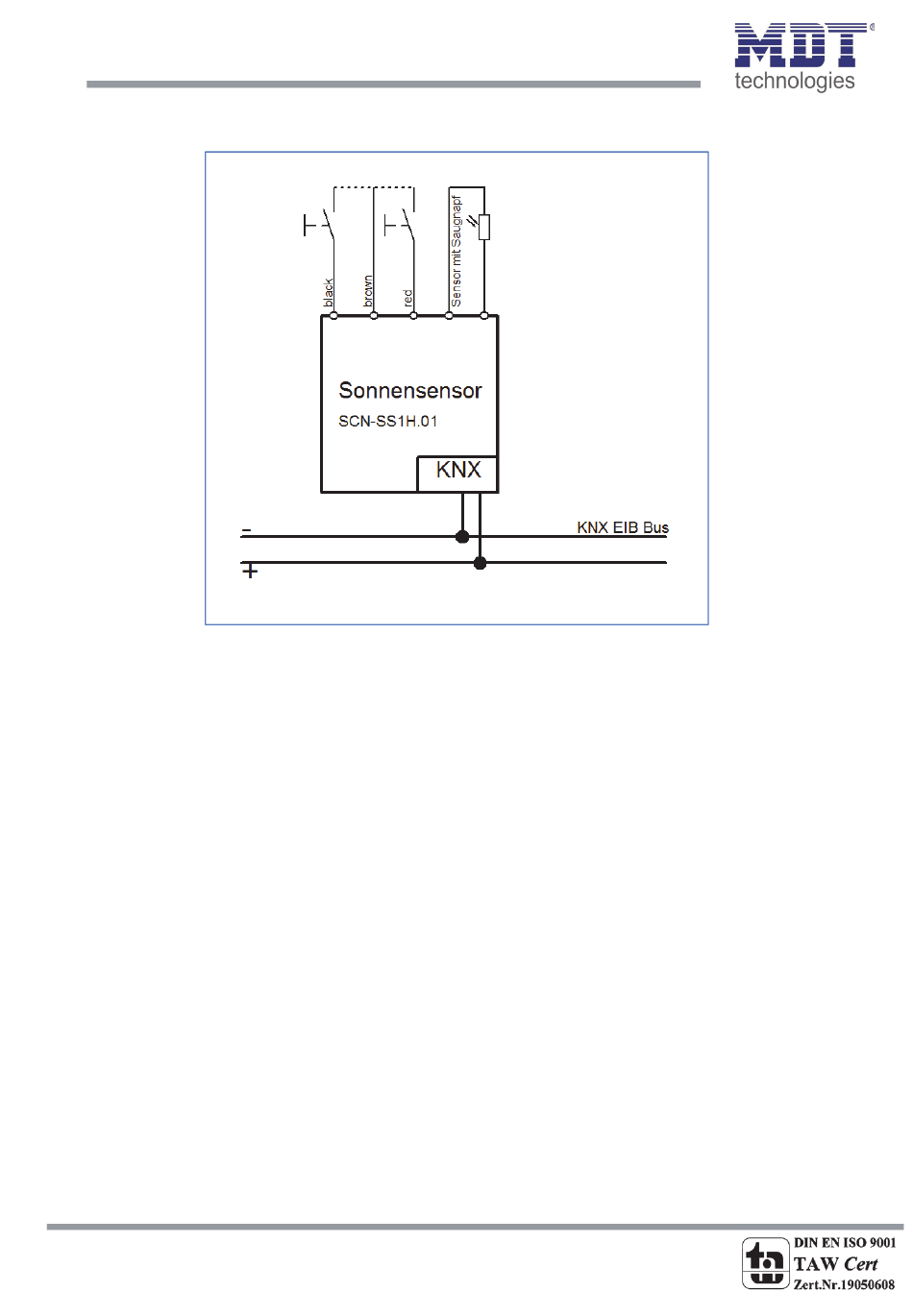

2.3 Anschluss‐Schema
Bild 1: Anschlussbeispiel
2.4 Aufbau & Montagehinweis
Der Sensor sollte an einem Fenster montiert werden, welches für die Messung der aktuellen
Sonneneinstrahlung geeignet ist. Die Sonne sollte nicht durch außenstehende Objekte, wie Bäume
oder sonstiges, verdeckt werden. Ggf. muss die Position des Senders auf dem Fenster an die
Gegebenheiten angepasst werden.
Soll mit dem Sensor eine komplette Fassade gesteuert werden, so macht es Sinn den Sensor an dem
Fenster anzubringen an dem die stärkste Sonneneinstrahlung vorliegt.
Der Saugnapf sollte immer im unteren Drittel des Fensters angebracht werden um auch die
hochstehende Sonne sicher erfassen zu können.
Die Steuereinheit kann in einer Unterputz‐Dose untergebracht weren.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
5
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
