Technisches Handbuch Sonnensensor SCN‐SS1H.01
4.5.2.5 Ein Taster Jalousie
Bei der Jalousiefunktion für die Einzelkanäle, der sogenannten einflächigen Jalousiebedienung, wird
die Jalousiefunktion über einen Kanal ausgeführt.

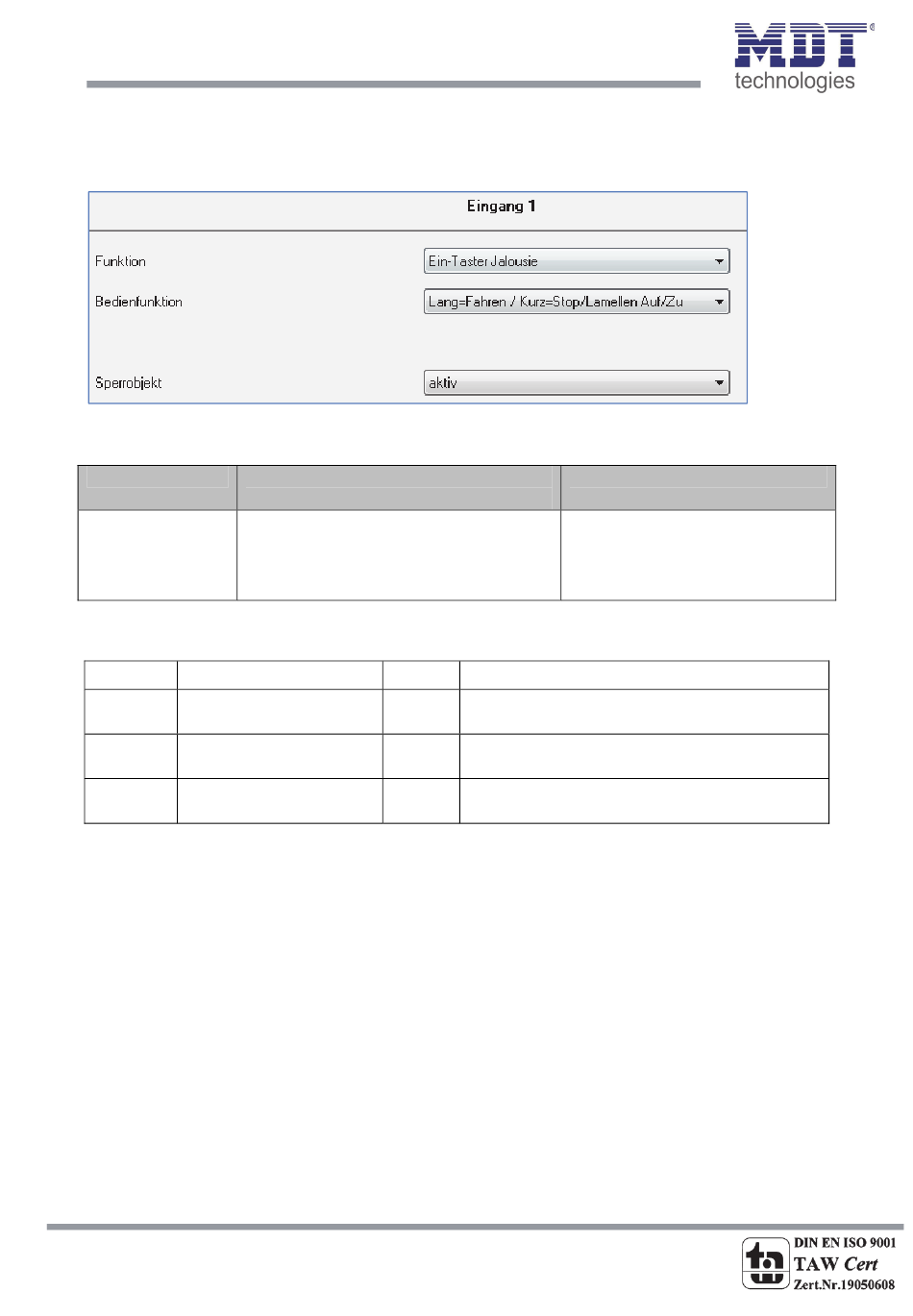

Bild 19: Parameter einflächige Jalousiefunktion
In der nachfolgenden Tabelle sind die möglichen Unterfunktionen für diesen Parameter dargestellt:
Unterfunktion
Bedienfunktion
Tabelle 40: Unterfunktionen einflächige Jalousiefunktion
Die Tabelle zeigt die eingeblendeten Kommunikationsobjekte:
Nummer
Name
23
Jalousie
24
Lamellen/Stop
25
Wert für
Richtungswechsel
Tabelle 41: Kommunikationsobjekte Parameter einflächiges Jalousiefunktion
Mit der einflächigen Jalousiefunktion wird die Jalousiefunktion über einen Kanal ausgeführt. Das
Kommunikationsobjekt „Jalousie" regelt die Auf‐ und Abwärtsfahrt der Jalousie. Die
Bewegungsrichtung hängt hierbei immer von der vorherigen Aktion ab, d.h. wurde vorher abwärts
gefahren, so wird beim nächsten langen Tastendruck aufwärts gefahren und umgekehrt.
Das Kommunikationsobjekt „Lamellen/Stop" sendet ein Stopp‐Telegramm für eine eventuell aktive
Auf‐ bzw. Abwärtsfahrt. Außerdem erfolgt über dieses Objekt die Verstellung der Lamellen. Auch hier
werden die Lamellen abwechselnd auf‐ bzw. zugefahren, analog zum Wechseln der
Bewegungsrichtung für die Auf‐/Abwärtsfahrt der Jalousie.
Zusätzlich ist es möglich die Aktion für den einzustellen welches Objekt auf einen kurzen und welches
auf einen langen Tastendruck reagiert. Somit kann ausgewählt werden, ob über einen langen oder
einen kurzen Tastendruck verfahren werden soll. Das Stop‐/Schrittobjekt nimmt dann das jeweils
andere Bedienkonzept an.
Das Objekt „Wert für Richtungswechsel" dient als Statusobjekt, damit der Taster Eingang immer den
komplementären Wert zu dem davor gesendeten Wert sendet und muss mit dem Statusobjekt für
die Richtung des anzusteuernden Aktors verbunden werden.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
47
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
Lang=Fahren/ Kurz=Stop/
Lamellen Auf/Zu
Kurz=Fahren/ Lang=Stop/
Lamellen Auf/Zu
Größe
1 Bit
1 Bit
1 Bit
Einstellung ob bei einem langen
oder kurzen Tastendruck verfahren
werden soll, bzw. die Lamellen
verstellt werden sollen
Verwendung
Fahrfunktion der Jalousiefunktion, Aktion für
langen Tastendruck
Stop/ Lamellenverstellung; Aktion für kurzen
Tastendruck
Statusobjekt, welches den letzten Verfahrstatus
anzeigt
Kommentar
