Technisches Handbuch Sonnensensor SCN‐SS1H.01
4.5.1.1 Dimmen
Die zweiflächige Dimmfunktion(Kanäle gruppiert) dient der Ansteuerung von Dimmaktoren zum
Start‐Stop Dimmen, beispielsweise von Lampengruppen.
Wenn ein Kanalpaar als Dimmer eingestellt wird, sind folgende Parameter sichtbar:

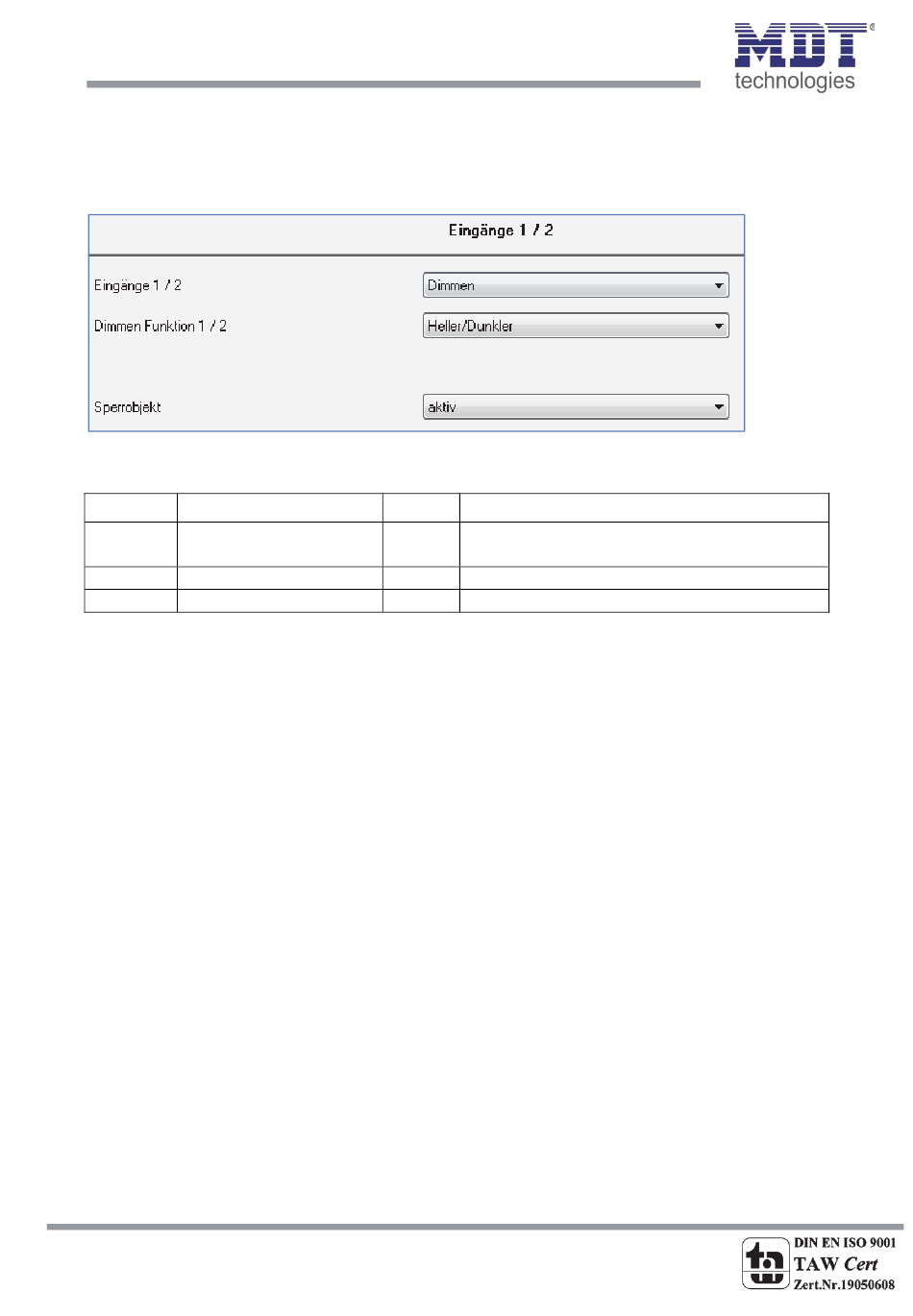

Bild 11: Parameter zweiflächiges Dimmer
Die nachfolgende Tabelle zeigt die Kommunikationsobjekte für diesen Parameter:
Nummer
Name
23
Dimmen Ein/Aus
24
Dimmen
27
Sperrobjekt
Tabelle 17: Kommunikationsobjekte Parameter zweiflächiges Dimmen
Wird ein gruppiertes Kanalpaar als Dimmfunktion parametriert, so erscheinen für diesen Kanal 2
Kommunikationsobjekte, zum einen die Funktion für den kurzen Tastendruck, das Schaltobjekt
„Dimmen Ein/Aus", und zum anderen die Funktion für den langen Tastendruck, das Dimmobjekt
„Dimmen".
Die zweiflächige Dimmfunktion kann entweder als Heller/Dunkler oder als Dunkler/Heller
parametriert werden. Die erste Funktion steht dabei auch automatisch für den ersten Kanal. Ein
Umschalten der Funktion für diesen Kanal führt auch automatisch zum Umdrehen der
Schaltfunktion(Aktion für den kurzen Tastendruck).
Ist die Dimmfunktion (für Kanal A/B) nun als Heller/Dunkler parametriert so ergibt sich folgendes:
Durch einen kurzen Tastendruck an Eingang A wird der Kanal eingeschaltet, ein kurzer Tastendruck
auf Kanal B schaltet den Kanal aus. Der Kanal startet nach dem einschalten mit der Helligkeitsstufe,
welche vor dem Ausschalten eingestellt wurde. Durch einen langen Tastendruck kann der Kanal nun
schrittweise gedimmt werden. Bei der Funktion Heller/Dunkler wir der Kanal durch einen langen
Tastendruck an Kanal A schrittweise heller gedimmt, ein langer Tastendruck an Kanal B dimmt den
Kanal schrittweise dunkler.
Die Schrittweite ist beim zweiflächigen Dimmen fest auf 100% eingestellt. Es handelt sich hierbei um
ein Start‐Stop Dimmen, d.h. sobald die Dimmfunktion aktiv wird, wird dem Eingang so lange ein
heller oder dunkler Befehl zugewiesen bis dieser losgelassen wird. Nach dem loslassen wird ein Stop
Telegramm gesendet, welches den Dimmvorgang beendet. Also kann mit einem einzigen
Tastendruck, bei entsprechend langer Betätigung, von 0 auf 100% oder analog von 100% auf 0%
gedimmt werden.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
28
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
Verwendung
1 Bit
Schaltfunktion des Dimmvorgangs; Aktion für
kurzen Tastendruck
4 Bit
Dimmfunktion; Aktion für langen Tastendruck
1 Bit
sperrt die Tastereingänge
