Technisches Handbuch Sonnensensor SCN‐SS1H.01
4.5.1.3 Schalten
Bei der Schaltfunktion für gruppierte Kanäle kann einem Schaltvorgang die Werte An und Aus
beliebig zugewiesen werden.
Wenn das Kanalpaar als Schalten ausgewählt ist, dann ist folgendes Fenster sichtbar:

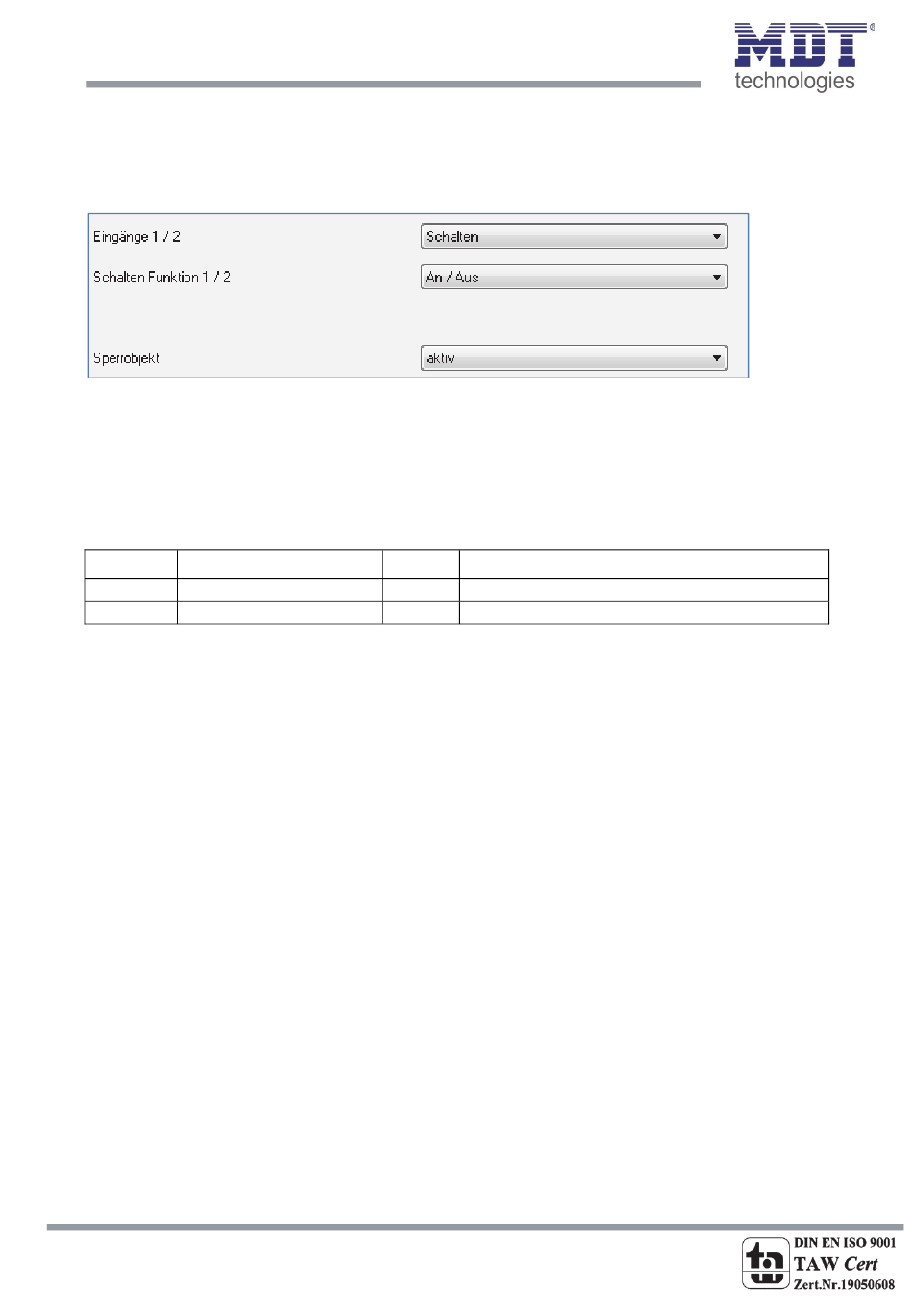

Bild 13:gruppierte Schaltfunktion
Mit der gruppierten Schaltfunktion können einfache Funktion wie eine Wechselschaltung leicht
programmiert werden. Das Kanalpaar sendet, über das 1 Bit Kommunikationsobjekt, für die
Betätigung des ersten Kanals eine 1‐Signal und für die Betätigung des zweiten Kanals ein 0‐Signal.
Diese Zuordnung kann in der Parametrierung jedoch auch beliebig umgedreht werden.
Die nachfolgende Tabelle zeigt das zugehörige Kommunikationsobjekt:
Nummer
Name
23
Schalten Ein/Aus
27
Sperrobjekt
Tabelle 21: Kommunikationsobjekt gruppierte Schaltfunktion
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
31
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
Verwendung
1 Bit
Schaltobjekt für zweiflächige Schaltfunktion
1 Bit
sperrt die Tastereingänge
