Technisches Handbuch Sonnensensor SCN‐SS1H.01

Nachfolgend ist das zugehörige Kommunikationsobjekt dargestellt:
Nummer
Name
23
Schalter
Tabelle 26: Kommunikationsobjekte Zustand senden

Durch den Parameter „Wert für steigende Flanke" kann eingestellt werden, ob der Kanal ein 1‐Signal
(Wert :An) oder ein 0‐Signal(Wert: Aus) sendet. Soll z.B. der Kanal eines Schaltaktor mit einem
Eingang an‐ und ausgeschaltet werden, so müssen für die steigende und die fallende Flanke
unterschiedliche Werte ausgegeben werden. Ansonsten wird z.B. zweimal hintereinander ein 0‐
Signal (Wert für beide: Aus) gesendet.
Mit der Funktion zyklisches Senden kann man den Zustand des Eingangs periodisch in gewissen,
parametrierbaren, Abständen automatisch senden lassen. Der Binäreingang sendet dann den für die
jeweilige Flanke zugewiesenen Wert.
Eine gängige Anwendung für diesen Parameter ist z.B. die Überwachung von Fenstern, welche mit
Fensterkontakten ausgestattet sind. So kann z.B. eine Anzeige anzeigen, ob alle Fenster geschlossen
sind oder eine Alarmeinrichtung mit dieser Funktion realisiert werden.

 Wert senden steigende Flanke

Bei der Unterfunktion „Wert senden" stehen dem Anwender zwei weitere Unterfunktionen, 1 Byte
Wert senden und das Zwangsführungsobjekt, zur Verfügung, welche dann entsprechend weiter
parametriert werden können. Das nachfolgende Bild zeigt das Einstellmenü für diesen Parameter:

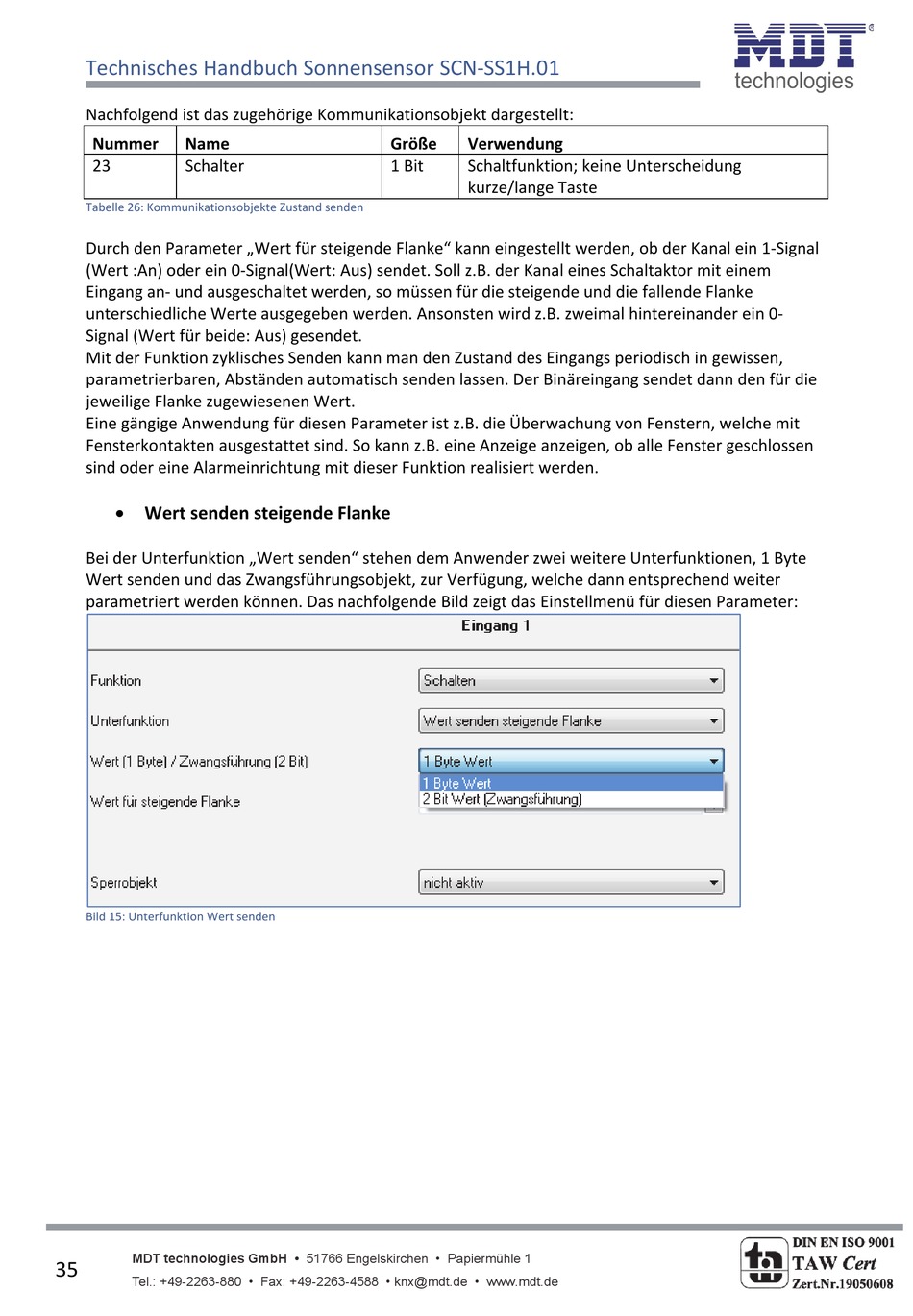

Bild 15: Unterfunktion Wert senden
