Technisches Handbuch Sonnensensor SCN‐SS1H.01
4.5.1.2 Jalousie
Die zweiflächige Jalousie Funktion dient der Ansteuerung von Jalousieaktoren, welche zur Verstellung
und Steuerung von Jalousien verwendet werden können.
Wenn ein Kanalpaar als Jalousie‐Funktion eingestellt wird, sind folgende Parameter sichtbar:

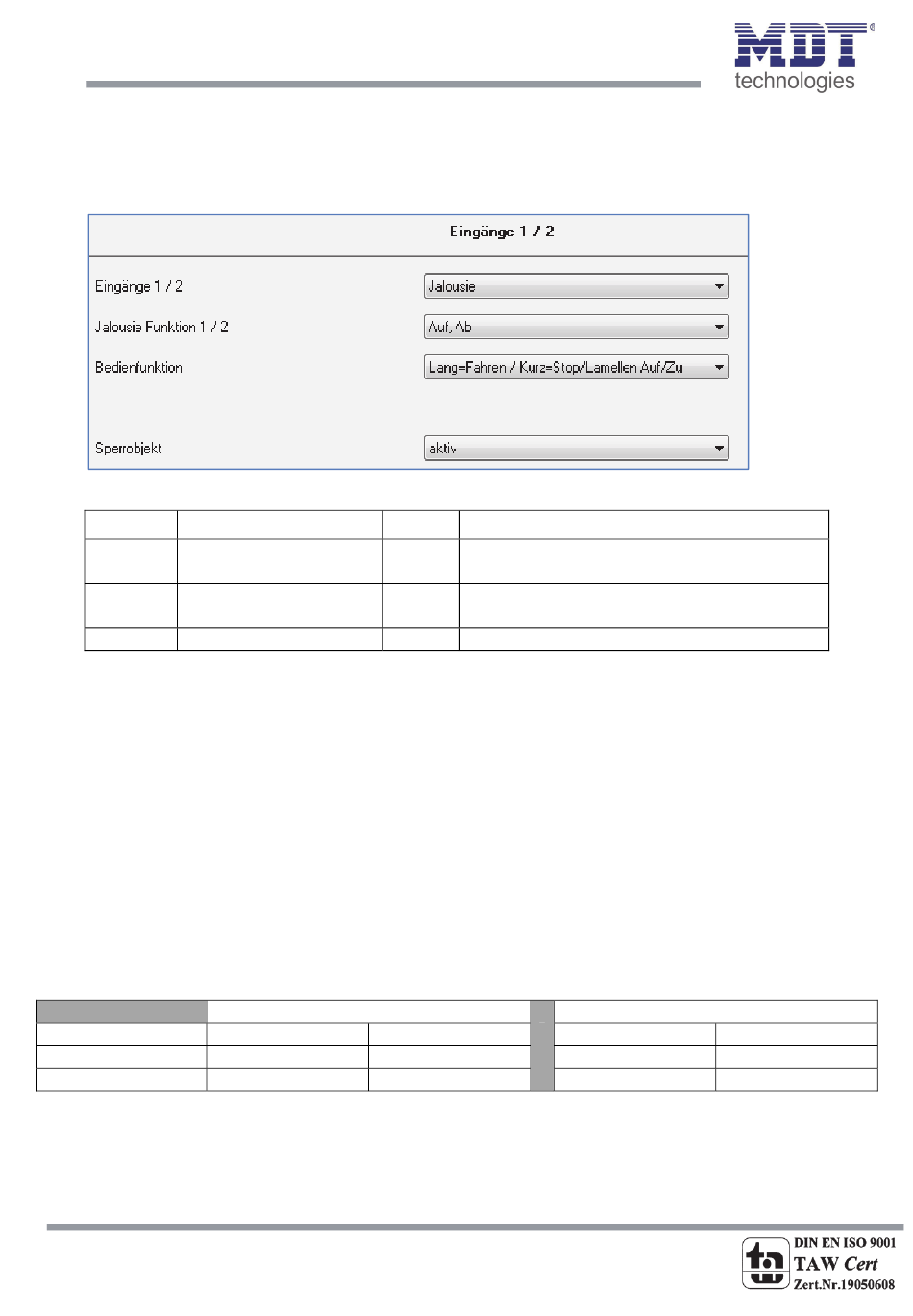

Bild 12: Parameter Jalousie‐Funktion
Nummer
Name
23
Jalousie Auf/Ab
24
Stop/Lamellen Auf/Zu
27
Sperrobjekt
Tabelle 19: Kommunikationsobjekte Parameter zweiflächiges Jalousiefunktion
Wird ein gruppiertes Kanalpaar als Jalousiefunktion parametriert, so erscheinen für diesen Kanal 2
Kommunikationsobjekte, zum einen die Funktion für den kurzen Tastendruck das Stop‐/Schrittobjekt
„Stop/Lamellen Auf/Zu" und zum anderen die Funktion für den langen Tastendruck das Bewegobjekt
„Jalousie Auf/Ab".
Das Bewegobjekt dient der Auf‐ und Abfahrt der Jalousien. Das Stop/Schrittobjekt dient der
Verstellung der Lamellen. Zusätzlich stoppt diese Funktion die Auf‐ bzw. Abfahrt insofern die Endlage
noch nicht erreicht wurde.
Da Jalousieaktoren für die Abfahrt immer ein 0‐Signal verwenden und für die Auffahrt ein 1‐Signal
verwenden, gibt das Tasterinterface dies auch so aus.
Es ist zusätzlich möglich die Aktion für den langen und den kurzen Tastendruck zu tauschen. Somit
kann ausgewählt werden, ob über einen langen oder einen kurzen Tastendruck verfahren werden
soll. Das Stop‐/Schrittobjekt nimmt dann das jeweils andere Bedienkonzept an.
Die Tabelle zeigt die Zusammenhänge zwischen Stop‐/Schrittobjekt und Bewegobjekt für die
einzelnen Kanäle:
Eingang
Eingang A
Stop‐/Schrittobjekt
Ab
Bewegobjekt
Stop/Lamellen Zu
Tabelle 20: Jalousiefunktion
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
30
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
1 Bit
1 Bit
1 Bit
Funktion Heller/Dunkler
Eingang B
Auf
Stop/Lamellen Auf
Verwendung
Fahrfunktion der Jalousiefunktion, Aktion für
langen Tastendruck
Stop/ Lamellenverstellung; Aktion für kurzen
Tastendruck
sperrt die Tastereingänge
Funktion Dunkler/Heller
Eingang A
Auf
Stop/Lamellen Auf
Eingang B
Ab
Stop/Lamellen Zu
