Technisches Handbuch – Luftqualität/CO2 Sensor

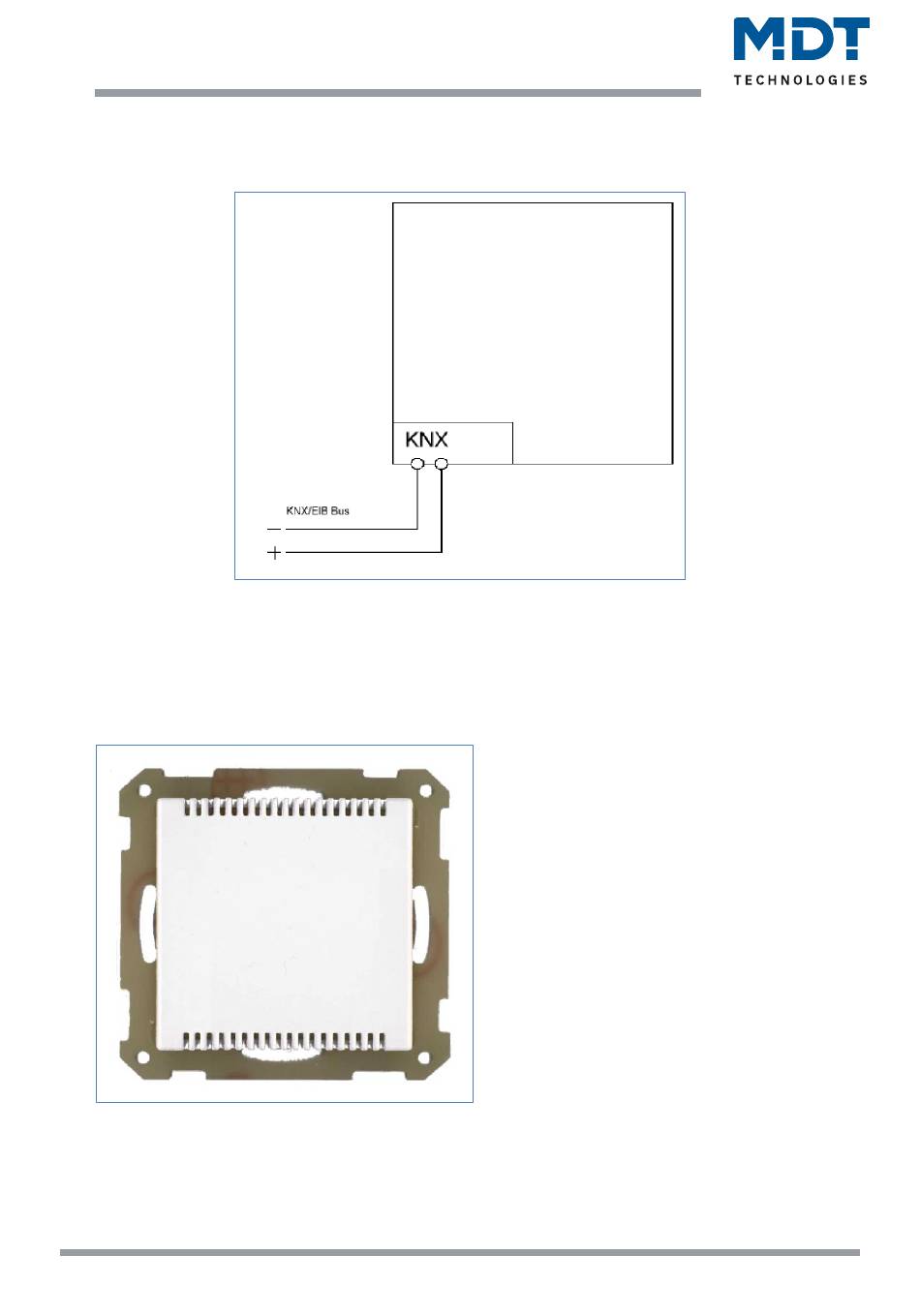

2.3 Anschluss Schema

2.4 Aufbau & Bedienung
Die Geräte verfügen jeweils über eine Busanschlussklemme und einen Programmiertaste, sowie eine
Programmier-LED.
Abbildung 2: Übersicht Hardwaremodul
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
5
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de

Abbildung 1: Anschlussbeispiel
