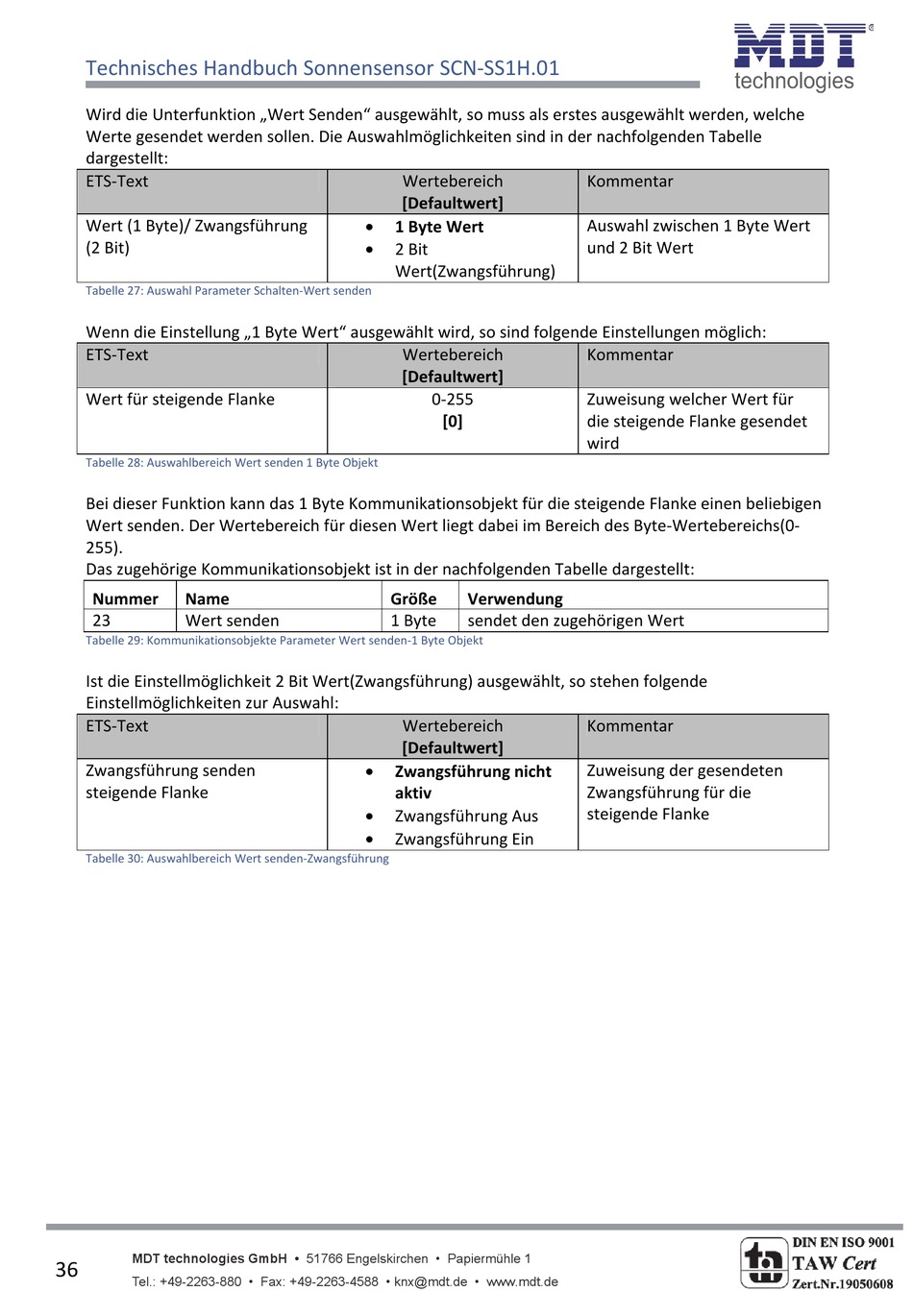

Technisches Handbuch Sonnensensor SCN‐SS1H.01
Wird die Unterfunktion „Wert Senden" ausgewählt, so muss als erstes ausgewählt werden, welche
Werte gesendet werden sollen. Die Auswahlmöglichkeiten sind in der nachfolgenden Tabelle
dargestellt:
ETS‐Text
Wert (1 Byte)/ Zwangsführung
(2 Bit)
Tabelle 27: Auswahl Parameter Schalten‐Wert senden
Wenn die Einstellung „1 Byte Wert" ausgewählt wird, so sind folgende Einstellungen möglich:
ETS‐Text
Wert für steigende Flanke
Tabelle 28: Auswahlbereich Wert senden 1 Byte Objekt
Bei dieser Funktion kann das 1 Byte Kommunikationsobjekt für die steigende Flanke einen beliebigen
Wert senden. Der Wertebereich für diesen Wert liegt dabei im Bereich des Byte‐Wertebereichs(0‐
255).
Das zugehörige Kommunikationsobjekt ist in der nachfolgenden Tabelle dargestellt:
Nummer Name
23 Wert senden
Tabelle 29: Kommunikationsobjekte Parameter Wert senden‐1 Byte Objekt
Ist die Einstellmöglichkeit 2 Bit Wert(Zwangsführung) ausgewählt, so stehen folgende
Einstellmöglichkeiten zur Auswahl:
ETS‐Text
Zwangsführung senden
steigende Flanke
Tabelle 30: Auswahlbereich Wert senden‐Zwangsführung
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
36
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]

1 Byte Wert

2 Bit
Wert(Zwangsführung)
Wertebereich
[Defaultwert]
0‐255
[0]
Größe Verwendung
1 Byte sendet den zugehörigen Wert
Wertebereich
[Defaultwert]

Zwangsführung nicht
aktiv

Zwangsführung Aus

Zwangsführung Ein
Kommentar
Auswahl zwischen 1 Byte Wert
und 2 Bit Wert
Kommentar
Zuweisung welcher Wert für
die steigende Flanke gesendet
wird
Kommentar
Zuweisung der gesendeten
Zwangsführung für die
steigende Flanke
