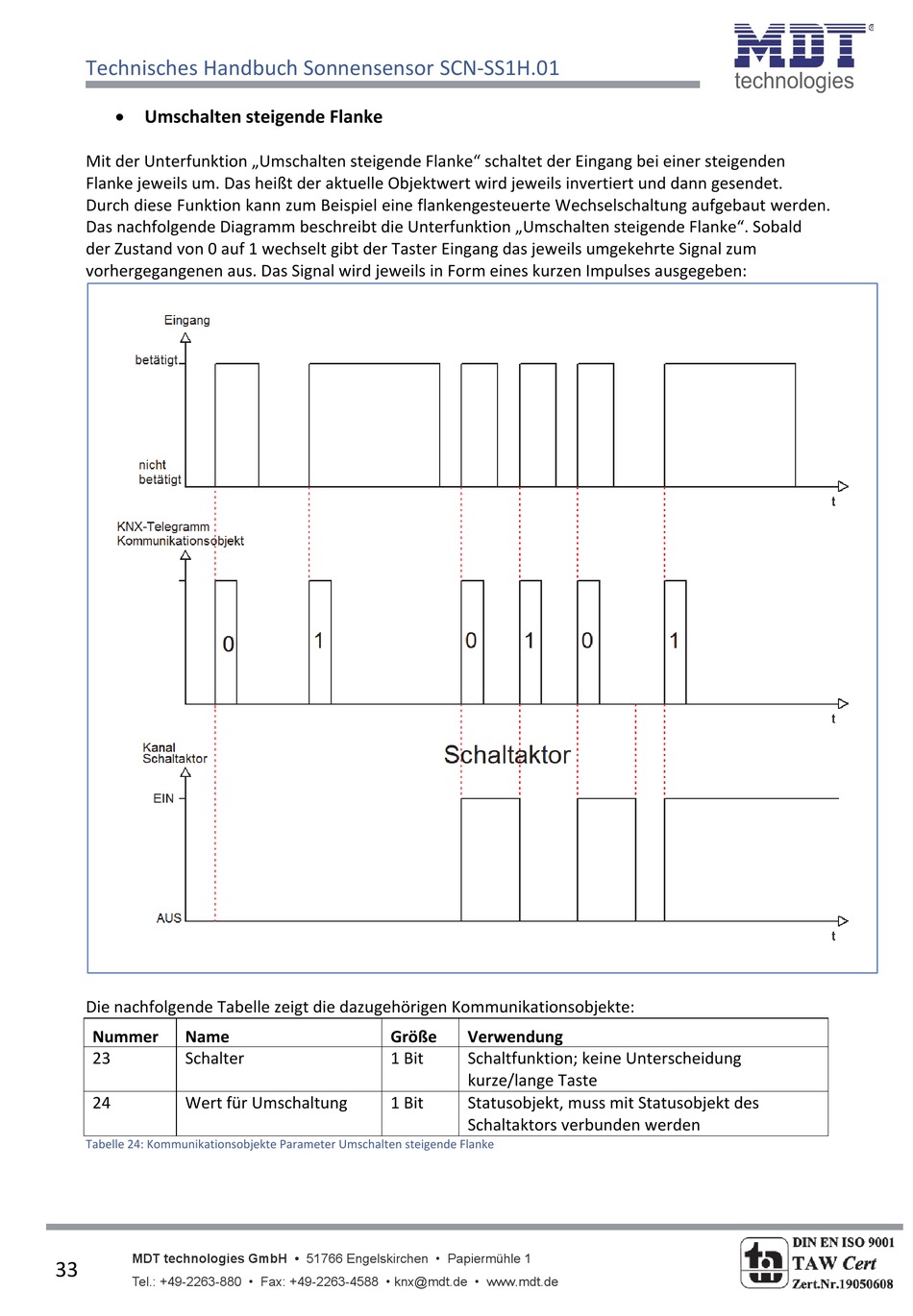

Technisches Handbuch Sonnensensor SCN‐SS1H.01
Umschalten steigende Flanke
Mit der Unterfunktion „Umschalten steigende Flanke" schaltet der Eingang bei einer steigenden
Flanke jeweils um. Das heißt der aktuelle Objektwert wird jeweils invertiert und dann gesendet.
Durch diese Funktion kann zum Beispiel eine flankengesteuerte Wechselschaltung aufgebaut werden.
Das nachfolgende Diagramm beschreibt die Unterfunktion „Umschalten steigende Flanke". Sobald
der Zustand von 0 auf 1 wechselt gibt der Taster Eingang das jeweils umgekehrte Signal zum
vorhergegangenen aus. Das Signal wird jeweils in Form eines kurzen Impulses ausgegeben:
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
23
Schalter
24
Wert für Umschaltung
Tabelle 24: Kommunikationsobjekte Parameter Umschalten steigende Flanke
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
33
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
Verwendung
1 Bit
Schaltfunktion; keine Unterscheidung
kurze/lange Taste
1 Bit
Statusobjekt, muss mit Statusobjekt des
Schaltaktors verbunden werden
