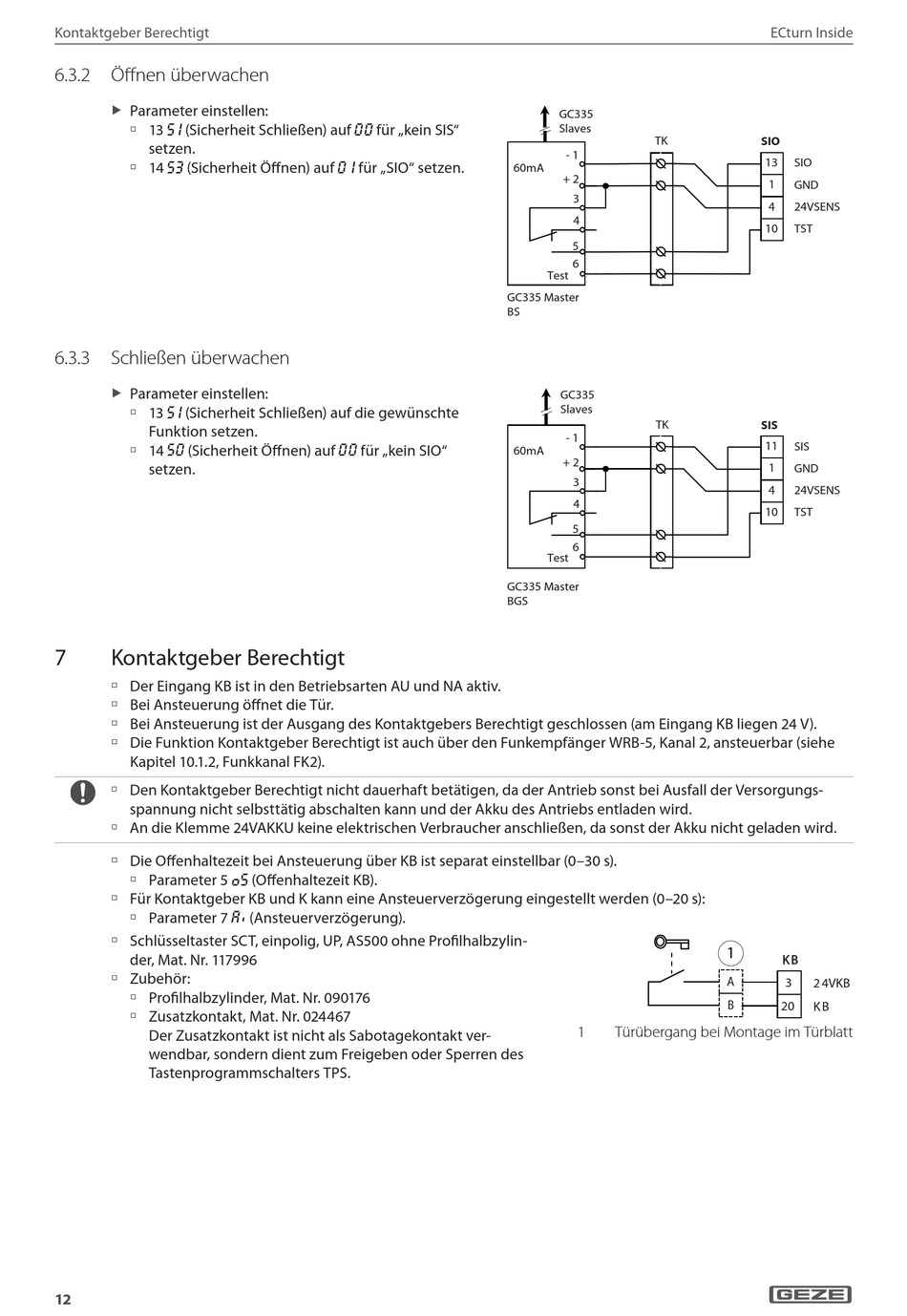

Kontaktgeber Berechtigt

6.3.2 Öffnen überwachen
Parameter einstellen:
X
à 13 (Sicherheit Schließen) auf
s1
setzen.
à 14 (Sicherheit Öffnen) auf
s3
6.3.3 Schließen überwachen
Parameter einstellen:
X
à 13 (Sicherheit Schließen) auf die gewünschte
s1
Funktion setzen.
à 14 (Sicherheit Öffnen) auf
s0
setzen.
7 Kontaktgeber Berechtigt
à Der Eingang KB ist in den Betriebsarten AU und NA aktiv.
à Bei Ansteuerung öffnet die Tür.
à Bei Ansteuerung ist der Ausgang des Kontaktgebers Berechtigt geschlossen (am Eingang KB liegen 24 V).
à Die Funktion Kontaktgeber Berechtigt ist auch über den Funkempfänger WRB-5, Kanal 2, ansteuerbar (siehe
Kapitel 10.1.2, Funkkanal FK2).
à Den Kontaktgeber Berechtigt nicht dauerhaft betätigen, da der Antrieb sonst bei Ausfall der Versorgungs-
spannung nicht selbsttätig abschalten kann und der Akku des Antriebs entladen wird.
à An die Klemme 24VAKKU keine elektrischen Verbraucher anschließen, da sonst der Akku nicht geladen wird.
à Die Offenhaltezeit bei Ansteuerung über KB ist separat einstellbar (0–30 s).
à Parameter 5
à Für Kontaktgeber KB und K kann eine Ansteuerverzögerung eingestellt werden (0–20 s):
à Parameter 7
à Schlüsseltaster SCT, einpolig, UP, AS500 ohne Profilhalbzylin-
der, Mat. Nr. 117996
à Zubehör:
à Profilhalbzylinder, Mat. Nr. 090176
à Zusatzkontakt, Mat. Nr. 024467
Der Zusatzkontakt ist nicht als Sabotagekontakt ver-
wendbar, sondern dient zum Freigeben oder Sperren des
Tastenprogrammschalters TPS.
12
für „kein SIS"
0 o
für „SIO" setzen.
01
für „kein SIO"
0 o
(Offenhaltezeit KB).
Os
(Ansteuerverzögerung).
a I
GC335
Slaves
TK
- 1
60mA
+ 2
3
4
5
6
Test
GC335 Master
BS
GC335
Slaves
TK
- 1
60mA
+ 2
3
4
5
6
Test
GC335 Master
BGS
1 Türübergang bei Montage im Türblatt
ECturn Inside
SIO
13 SIO
1 GND
4 24VSENS
10 TST
SIS
11
SIS
1
GND
4 24VSENS
10
TST
1
K B
A A
3 2 4VKB
B B
20 K B
