2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu
aufgefordert werden.

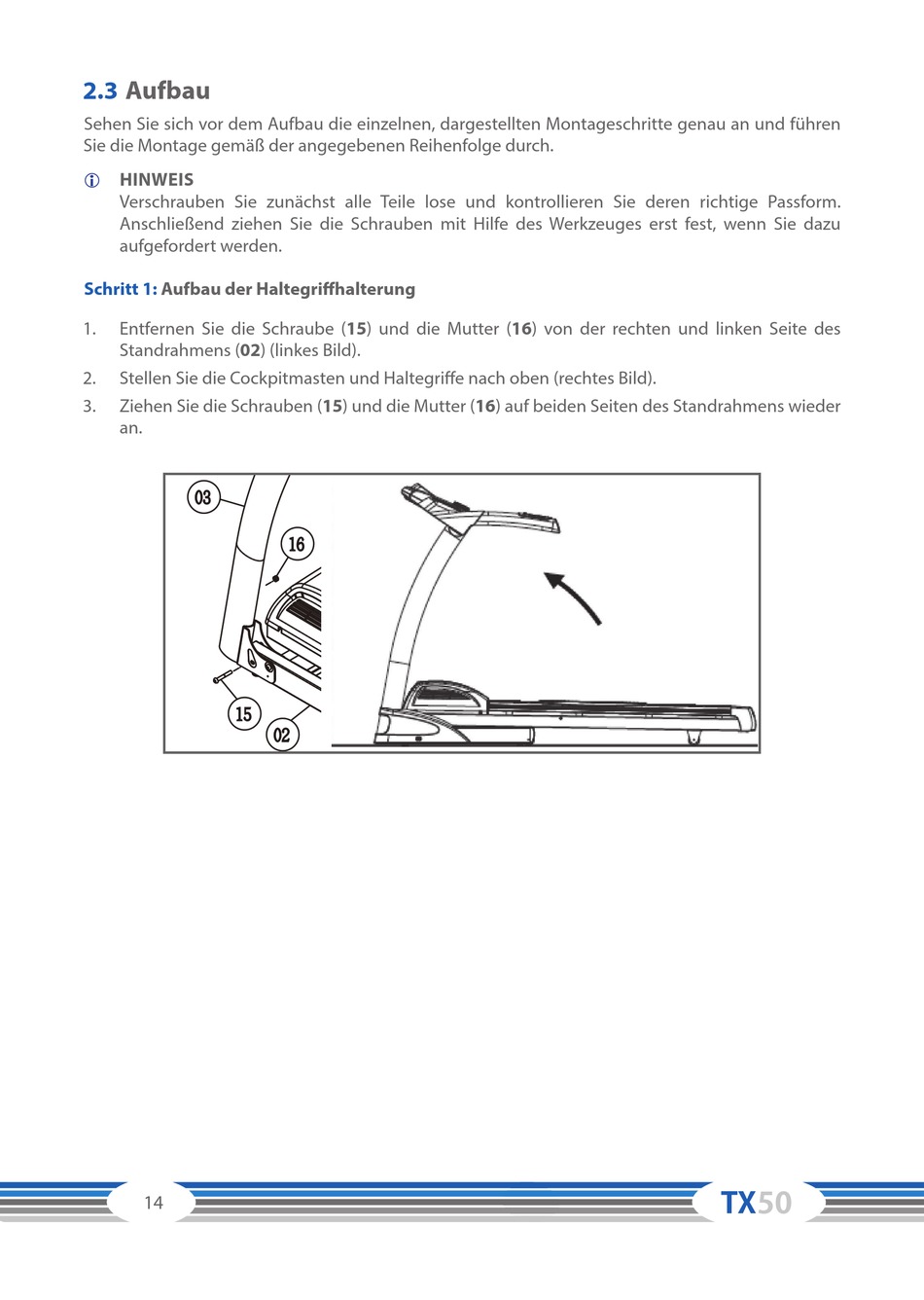

Schritt 1: Aufbau der Haltegriffhalterung
1. Entfernen Sie die Schraube (15) und die Mutter (16) von der rechten und linken Seite des
Standrahmens (02) (linkes Bild).
2. Stellen Sie die Cockpitmasten und Haltegriffe nach oben (rechtes Bild).
3. Ziehen Sie die Schrauben (15) und die Mutter (16) auf beiden Seiten des Standrahmens wieder
an.
