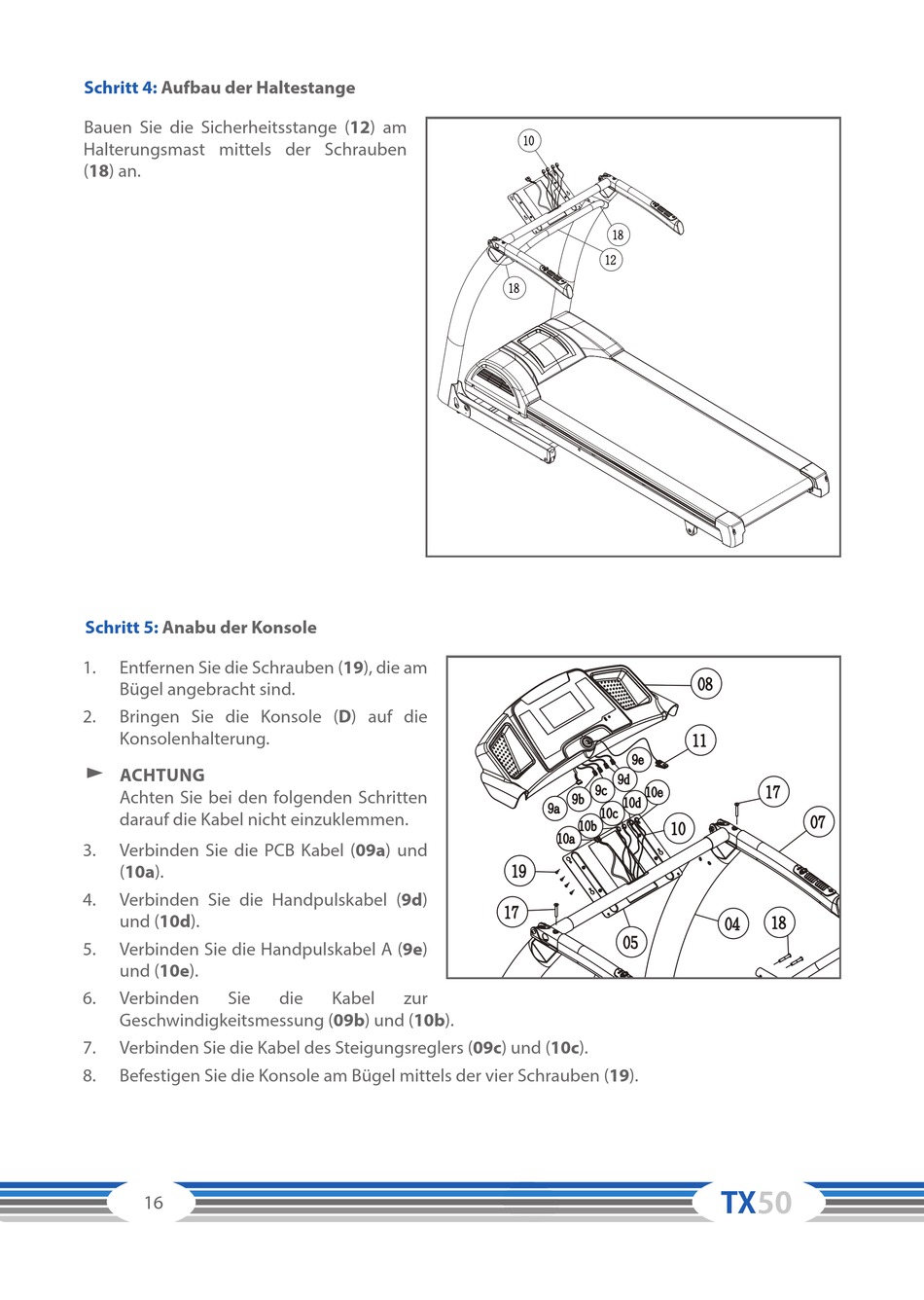

CARDIOSTRONG CST-TX50-2 Montage- Und Bedienungsanleitung Seite 16

Schritt 4: Aufbau der Haltestange
Bauen Sie die Sicherheitsstange (12) am
Halterungsmast mittels der Schrauben
(18) an.
Schritt 5: Anabu der Konsole
1. Entfernen Sie die Schrauben (19), die am
Bügel angebracht sind.
2. Bringen Sie die Konsole (D) auf die
Konsolenhalterung.
࣑ ACHTUNG
Achten Sie bei den folgenden Schritten
darauf die Kabel nicht einzuklemmen.
3. Verbinden Sie die PCB Kabel (09a) und
(10a).
4. Verbinden Sie die Handpulskabel (9d)
und (10d).
5. Verbinden Sie die Handpulskabel A (9e)
und (10e).
6. Verbinden Sie
Geschwindigkeitsmessung (09b) und (10b).
7. Verbinden Sie die Kabel des Steigungsreglers (09c) und (10c).
8. Befestigen Sie die Konsole am Bügel mittels der vier Schrauben (19).
16
die Kabel zur
TX50
