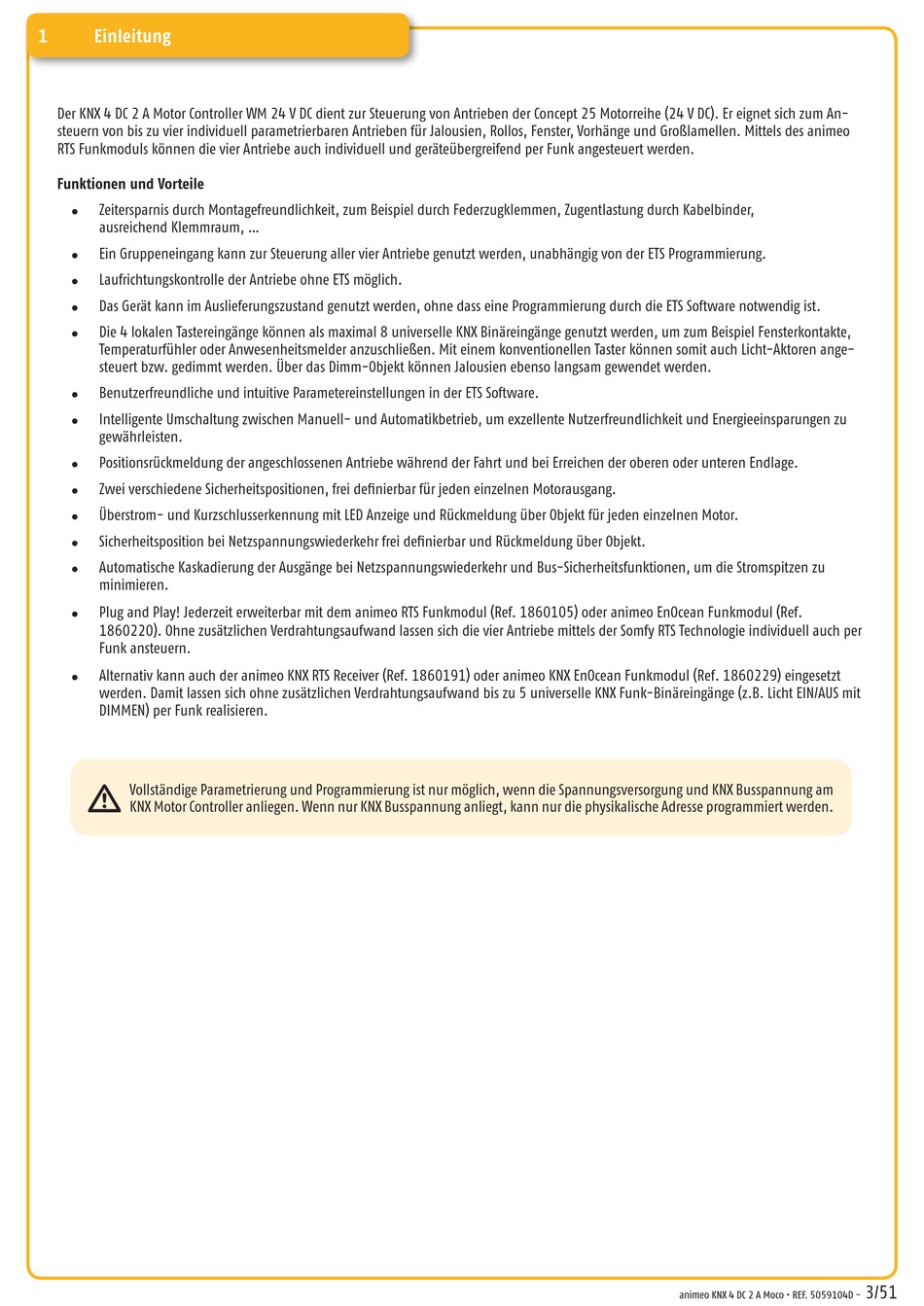

1
Einleitung
Der KNX 4 DC 2 A Motor Controller WM 24 V DC dient zur Steuerung von Antrieben der Concept 25 Motorreihe (24 V DC). Er eignet sich zum An-
steuern von bis zu vier individuell parametrierbaren Antrieben für Jalousien, Rollos, Fenster, Vorhänge und Großlamellen. Mittels des animeo
RTS Funkmoduls können die vier Antriebe auch individuell und geräteübergreifend per Funk angesteuert werden.
Funktionen und Vorteile
Zeitersparnis durch Montagefreundlichkeit, zum Beispiel durch Federzugklemmen, Zugentlastung durch Kabelbinder,
l
ausreichend Klemmraum, ...
Ein Gruppeneingang kann zur Steuerung aller vier Antriebe genutzt werden, unabhängig von der ETS Programmierung.
l
Laufrichtungskontrolle der Antriebe ohne ETS möglich.
l
Das Gerät kann im Auslieferungszustand genutzt werden, ohne dass eine Programmierung durch die ETS Software notwendig ist.
l
Die 4 lokalen Tastereingänge können als maximal 8 universelle KNX Binäreingänge genutzt werden, um zum Beispiel Fenster kontakte,
l
Temperaturfühler oder Anwesenheitsmelder anzuschließen. Mit einem konventionellen Taster können somit auch Licht-Aktoren ange-
steuert bzw. gedimmt werden. Über das Dimm-Objekt können Jalousien ebenso langsam gewendet werden.
Benutzerfreundliche und intuitive Parametereinstellungen in der ETS Software.
l
Intelligente Umschaltung zwischen Manuell- und Automatikbetrieb, um exzellente Nutzerfreundlichkeit und Energieeinsparungen zu
l
gewährleisten.
Positionsrückmeldung der angeschlossenen Antriebe während der Fahrt und bei Erreichen der oberen oder unteren Endlage.
l
Zwei verschiedene Sicherheitspositionen, frei definierbar für jeden einzelnen Motorausgang.
l
Überstrom- und Kurzschlusserkennung mit LED Anzeige und Rückmeldung über Objekt für jeden einzelnen Motor.
l
Sicherheitsposition bei Netzspannungswiederkehr frei definierbar und Rückmeldung über Objekt.
l
Automatische Kaskadierung der Ausgänge bei Netzspannungswiederkehr und Bus-Sicherheitsfunktionen, um die Stromspitzen zu
l
minimieren.
Plug and Play! Jederzeit erweiterbar mit dem animeo RTS Funkmodul (Ref. 1860105) oder animeo EnOcean Funkmodul (Ref.
l
1860220). Ohne zusätzlichen Verdrahtungsaufwand lassen sich die vier Antriebe mittels der Somfy RTS Technologie individuell auch per
Funk ansteuern.
Alternativ kann auch der animeo KNX RTS Receiver (Ref. 1860191) oder animeo KNX EnOcean Funkmodul (Ref. 1860229) eingesetzt
l
werden. Damit lassen sich ohne zusätzlichen Verdrahtungsaufwand bis zu 5 universelle KNX Funk-Binäreingänge (z.B. Licht EIN/AUS mit
DIMMEN) per Funk realisieren.
Vollständige Parametrierung und Programmierung ist nur möglich, wenn die Spannungsversorgung und KNX Busspannung am
KNX Motor Controller anliegen. Wenn nur KNX Busspannung anliegt, kann nur die physikalische Adresse programmiert werden.
animeo KNX 4 DC 2 A Moco • REF. 5059104D -
3/51
