SOMFY animeo KNX/EIB Gebrauchsanweisung

DE
Vor Inbetriebnahme unbedingt die Sicherheitsanweisungen in
dieser Anleitung beachten. Die Haftung von SOMFY für Mängel und
Schäden ist ausgeschlossen, wenn diese auf Nichtbeachten der
Gebrauchsanweisung (falsche Installation, Fehlbedienung, etc.)
beruhen. Errichten, Prüfen und Inbetriebsetzen der Anlage darf
nur von einer Fachkraft (lt. VDE 0100) durchgeführt werden!
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos!
Treffen Sie Vorkehrungen gegen unbeabsichtigtes Einschalten!
DK
Før installationen påbegyndes, skal denne vejledning læses, og
anvisningerne følges. Fejl på installationen kan medføre alvorlig
personskade. Produktet skal monteres af en autoriseret elektriker.
Somfy's ansvar for mangler og skader, bortfalder hvis anvisningerne
i denne installationsvejledning ikke følges. Gem denne vejledning
til fremtidigt brug.
FI
Ennen asennusta, ole hyvä ja lue ja seuraa näitä ohjeita.
Virheellinen asennus voi aiheuttaa vakavia vaurioita. Tuotteen
tulee asentaa valtuutettu sähköasentaja. SOMFYn vastuu virheistä
ja vaurioista poistuu, jos ne ovat aiheutuneet ohjeiden vastaisesta
toiminnasta. Säilytä nämä ohjeet.
FR
Avant la mise en œuvre, veuillez lire et suivre les instructions
de sécurité ci-jointes. Une mauvaise installation peut conduire
à de graves blessures. Le produit doit être installé par un
électricien qualifié. SOMFY ne peut être tenue responsable des
vices et des dommages occasionnés par un non respect de ces
instructions. Conservez ces instructions pour toute intervention
sur le produit.

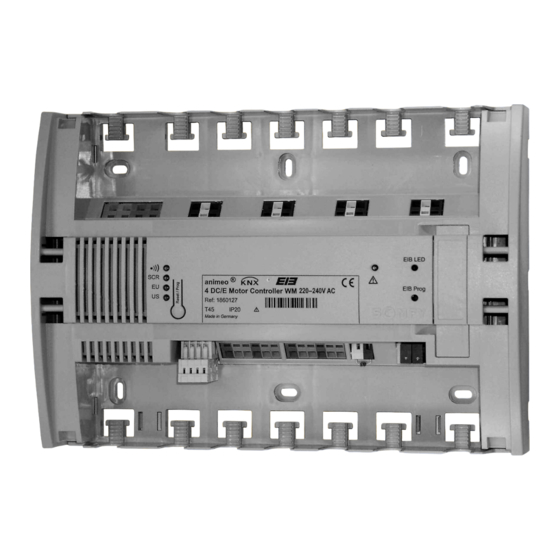

CHARACTERISTICS: animeo KNX/EIB 4 DC/E MOTOR CONTROLLER
4 DC/E Motor Controller
Supply voltage
Max working current (input) at stand-by
Stand-by energy consumption
Supply voltage from EIB Bus
Rated current consumption EIB
Stand-by current (primary)
Max. current consumption
Max. current consumption per motor output
Supply voltage of group control input
Supply voltage of local push buttons
Input/outputs
Terminals
Terminal EIB
Running time per output
Input fuse
Operating temperature
Relative humidity
Material of housing
Housing dimensions
Degree of protection
Protection class
Conformity
The Motor Controller is an electronic operated,
independently mounted control.
Type 1 action, pollution degree: 2,
rated impulse voltage: 4 kV,
temperature of the ball hardness test: 75 °C
GB
Before installation, please read and follow these instructions.
An incorrect installation could lead to serious injury. The product
must be installed by a qualified electrician. SOMFY's liability for
defects and damages is excluded if they were caused by disregard
of the instructions. Keep these instructions for future reference.
IT
Prima dell'installazione leggere attentamente queste istruzioni.
Un'installazione non corretta può causare gravi ferite. L'installazione
deve essere eseguita da un elettricista qualificato. SOMFY non può
essere ritenuta responsabile per difetti o danneggiamenti causati
dal mancato rispetto di queste istruzioni. Conservare queste istruzioni.
NL
Lees voor het installeren eerst deze handleiding. Een onjuiste
installatie kan de apparatuur ernstig beschadigen. Dit product
mag alleen door een deskundige aangesloten worden.
De SOMFY garantie is niet van toepassing als de aanwijzigingen
in deze handleiding genegeerd worden. Bewaar dit document
voor later gebruik.
NO
Før installasjon, les disse instrukser. Feil installasjon kan føre til
alvorlig skade. Installasjonen skal utføres av autorisert installatør.
SOMFY's ansvar for skader bortfaller hvis disse instruksjoner ikke
følges. Behold instruksjonene for fremtidige referanser.
SE
Före installation, läs noggrant igenom denna manual och följ
sedan instruktionerna. En felaktig installation kan medföra livsfara.
Produkten skall installeras av behörig elektriker. SOMFY's åtaganden
gäller ej om installation inte utförts enligt instruktionerna.
Spara manualen för framtida bruk.
WM Ref. 1860127
220-240 V AC / 50/60 Hz
16 mA
3.5 VA
EIB-voltage 21 ... 30 V DC, SELV
As per EIB/KNX guidelines
26 mA (230 V)
4 x 500 mA
Max. 500 mA at 24 V DC
SELV, 16 V DC =
SELV, 16 V DC =
Short circuit protected
Spring connectors
EIB bus terminal (black/red)
Max. 5 minutes or 5000 mm
T4A (not exchangeable)
0 °C to 45 °C
85 %
CC-ABS polycarbonate
180 x 255 x 63 mm
IP 20
II
CE by EN 60730-1
Der Motor Controller ist ein elektronisch betätigtes,
unabhängig montiertes Regel- und Steuergerät.
Wirkungsweise: Typ 1, Verschmutzungsgrad: 2,
Bemessungs-Stoßspannung: 4 kV,
Temperatur der Kugeldruckprüfung: 75 °C
animeo KNX/EIB 4 DC/E MOTOR CONTROLLER. REF. 5052675 -
11/12
