7.8

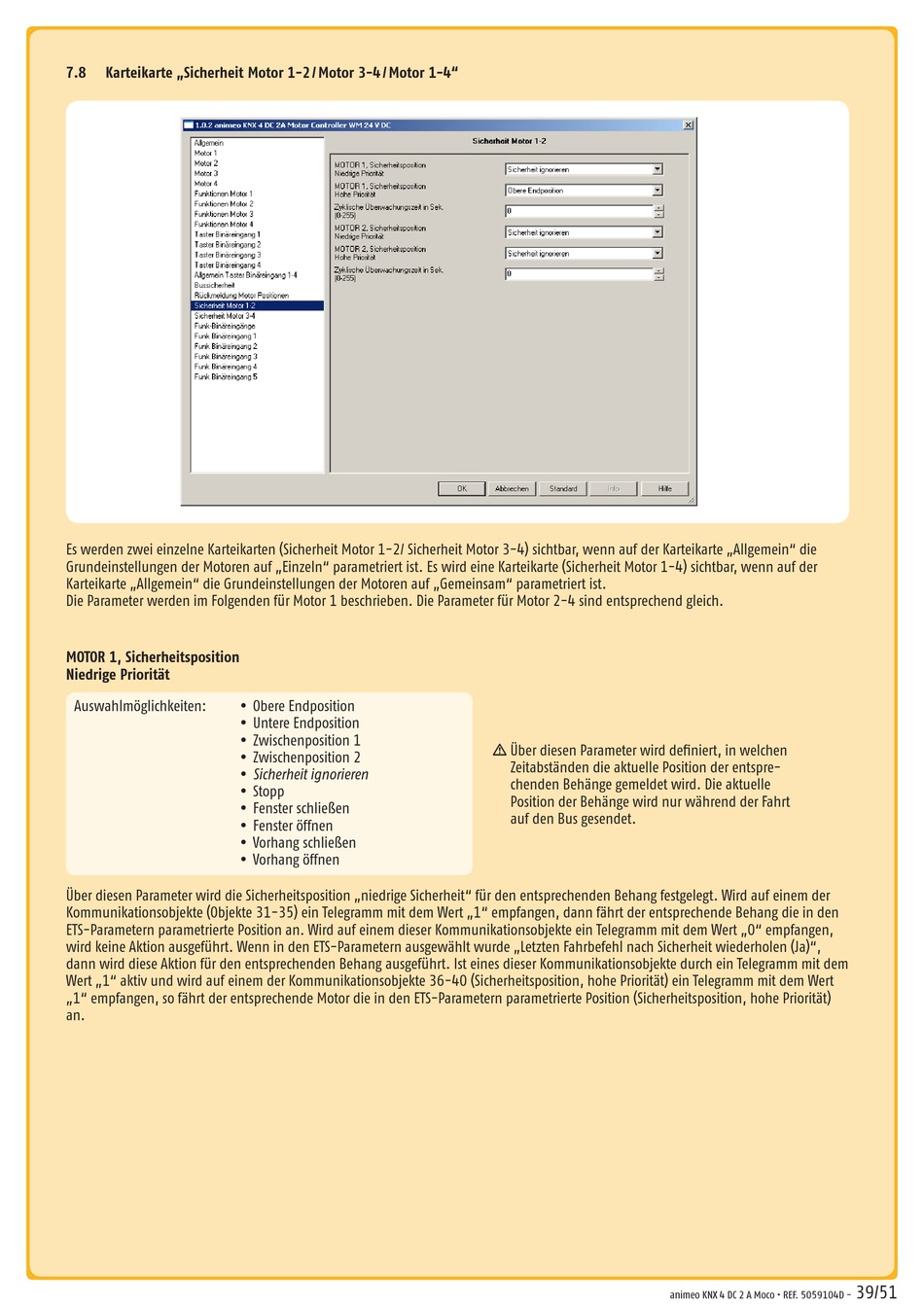

Karteikarte „Sicherheit Motor 1-2 / Motor 3-4 / Motor 1-4"
Es werden zwei einzelne Karteikarten (Sicherheit Motor 1-2/ Sicherheit Motor 3-4) sichtbar, wenn auf der Karteikarte „Allgemein" die
Grundeinstellungen der Motoren auf „Einzeln" parametriert ist. Es wird eine Karteikarte (Sicherheit Motor 1-4) sichtbar, wenn auf der
Karteikarte „Allgemein" die Grundeinstellungen der Motoren auf „Gemeinsam" parametriert ist.
Die Parameter werden im Folgenden für Motor 1 beschrieben. Die Parameter für Motor 2-4 sind entsprechend gleich.
MOTOR 1, Sicherheitsposition
Niedrige Priorität
Auswahlmöglichkeiten:
Obere Endposition
Untere Endposition
Zwischenposition 1
Zwischenposition 2
Sicherheit ignorieren
Stopp
Fenster schließen
Fenster öffnen
Vorhang schließen
Vorhang öffnen
Über diesen Parameter wird die Sicherheitsposition „niedrige Sicherheit" für den entsprechenden Behang festgelegt. Wird auf einem der
Kommunikationsobjekte (Objekte 31-35) ein Telegramm mit dem Wert „1" empfangen, dann fährt der entsprechende Behang die in den
ETS-Parametern parametrierte Position an. Wird auf einem dieser Kommunikationsobjekte ein Telegramm mit dem Wert „0" empfangen,
wird keine Aktion ausgeführt. Wenn in den ETS-Parametern ausgewählt wurde „Letzten Fahrbefehl nach Sicherheit wiederholen (Ja)",
dann wird diese Aktion für den entsprechenden Behang ausgeführt. Ist eines dieser Kommunikationsobjekte durch ein Telegramm mit dem
Wert „1" aktiv und wird auf einem der Kommunikationsobjekte 36-40 (Sicherheitsposition, hohe Priorität) ein Telegramm mit dem Wert
„1" empfangen, so fährt der entsprechende Motor die in den ETS-Parametern parametrierte Position (Sicherheitsposition, hohe Priorität)
an.
H
Über diesen Parameter wird definiert, in welchen
Zeitabständen die aktuelle Position der entspre-
chenden Behänge gemeldet wird. Die aktuelle
Position der Behänge wird nur während der Fahrt
auf den Bus gesendet.
animeo KNX 4 DC 2 A Moco • REF. 5059104D -
39/51
