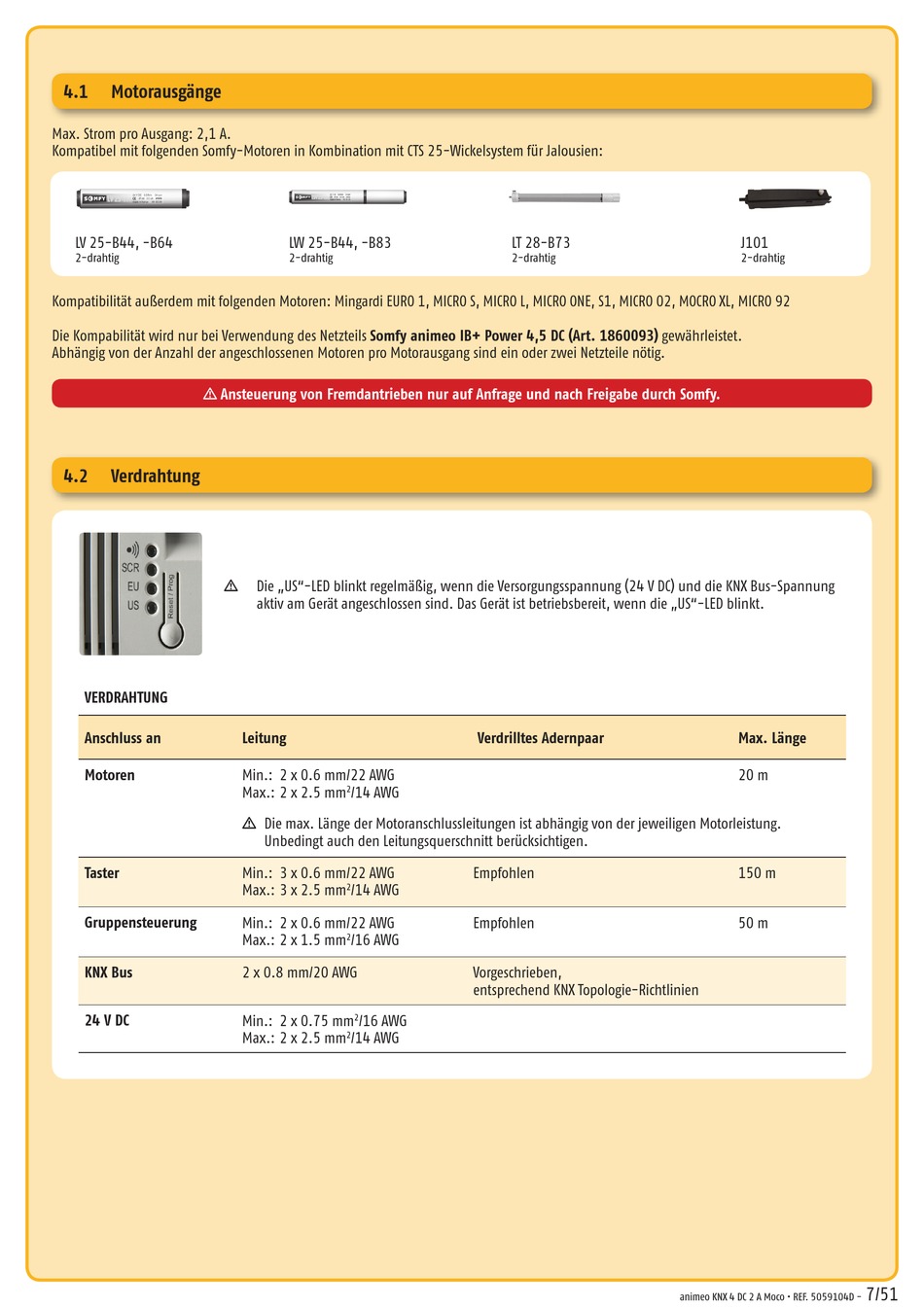

4.1
Motorausgänge
Max. Strom pro Ausgang: 2,1 A.
Kompatibel mit folgenden Somfy-Motoren in Kombination mit CTS 25-Wickelsystem für Jalousien:
LV 25-B44, -B64
2-drahtig
Kompatibilität außerdem mit folgenden Motoren: Mingardi EURO 1, MICRO S, MICRO L, MICRO ONE, S1, MICRO 02, MOCRO XL, MICRO 92
Die Kompabilität wird nur bei Verwendung des Netzteils Somfy animeo IB+ Power 4,5 DC (Art. 1860093) gewährleistet.
Abhängig von der Anzahl der angeschlossenen Motoren pro Motorausgang sind ein oder zwei Netzteile nötig.
H
Ansteuerung von Fremdantrieben nur auf Anfrage und nach Freigabe durch Somfy.
4.2
Verdrahtung
H
VERDRAHTUNG
Anschluss an
Motoren
Taster
Gruppensteuerung
KNX Bus
24 V DC
LW 25-B44, -B83
2-drahtig
Die „US"-LED blinkt regelmäßig, wenn die Versorgungsspannung (24 V DC) und die KNX Bus-Spannung
aktiv am Gerät angeschlossen sind. Das Gerät ist betriebsbereit, wenn die „US"-LED blinkt.
Leitung
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 2.5 mm
2
/14 AWG
H
Die max. Länge der Motoranschlussleitungen ist abhängig von der jeweiligen Motor leistung.
Unbedingt auch den Leitungsquerschnitt berücksichtigen.
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 1.5 mm
/16 AWG
2
2 x 0.8 mm/20 AWG
Min.: 2 x 0.75 mm
/16 AWG
2
Max.: 2 x 2.5 mm
/14 AWG
2
LT 28-B73
2-drahtig
Verdrilltes Adernpaar
Empfohlen
Empfohlen
Vorgeschrieben,
entsprechend KNX Topologie-Richtlinien
J101
2-drahtig
Max. Länge
20 m
150 m
50 m
animeo KNX 4 DC 2 A Moco • REF. 5059104D -
7/51
