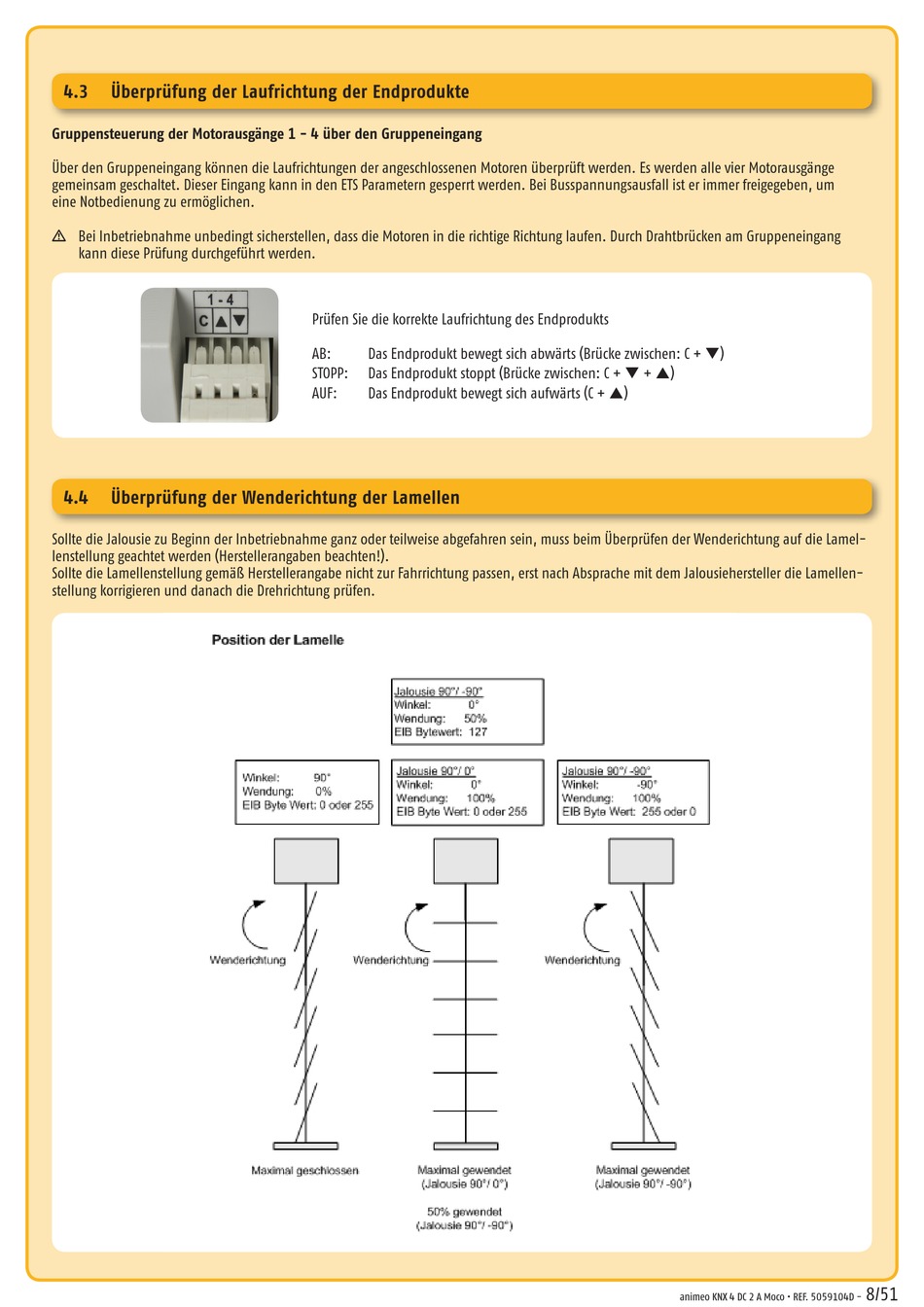

4.3
Überprüfung der Laufrichtung der Endprodukte
Gruppensteuerung der Motorausgänge 1 - 4 über den Gruppeneingang
Über den Gruppeneingang können die Laufrichtungen der angeschlossenen Motoren überprüft werden. Es werden alle vier Motorausgänge
gemeinsam geschaltet. Dieser Eingang kann in den ETS Parametern gesperrt werden. Bei Busspannungsausfall ist er immer freigegeben, um
eine Notbedienung zu ermöglichen.
H
Bei Inbetriebnahme unbedingt sicherstellen, dass die Motoren in die richtige Richtung laufen. Durch Drahtbrücken am Gruppeneingang
kann diese Prüfung durchgeführt werden.
4.4
Überprüfung der Wenderichtung der Lamellen
Sollte die Jalousie zu Beginn der Inbetriebnahme ganz oder teilweise abgefahren sein, muss beim Überprüfen der Wenderichtung auf die Lamel-
lenstellung geachtet werden (Herstellerangaben beachten!).
Sollte die Lamellenstellung gemäß Herstellerangabe nicht zur Fahrrichtung passen, erst nach Absprache mit dem Jalousiehersteller die Lamellen-
stellung korrigieren und danach die Drehrichtung prüfen.
Prüfen Sie die korrekte Laufrichtung des Endprodukts
AB:
Das Endprodukt bewegt sich abwärts (Brücke zwischen: C + q)
Das Endprodukt stoppt (Brücke zwischen: C + q + p)
STOPP:
AUF:
Das Endprodukt bewegt sich aufwärts (C + p)
animeo KNX 4 DC 2 A Moco • REF. 5059104D -
8/51
