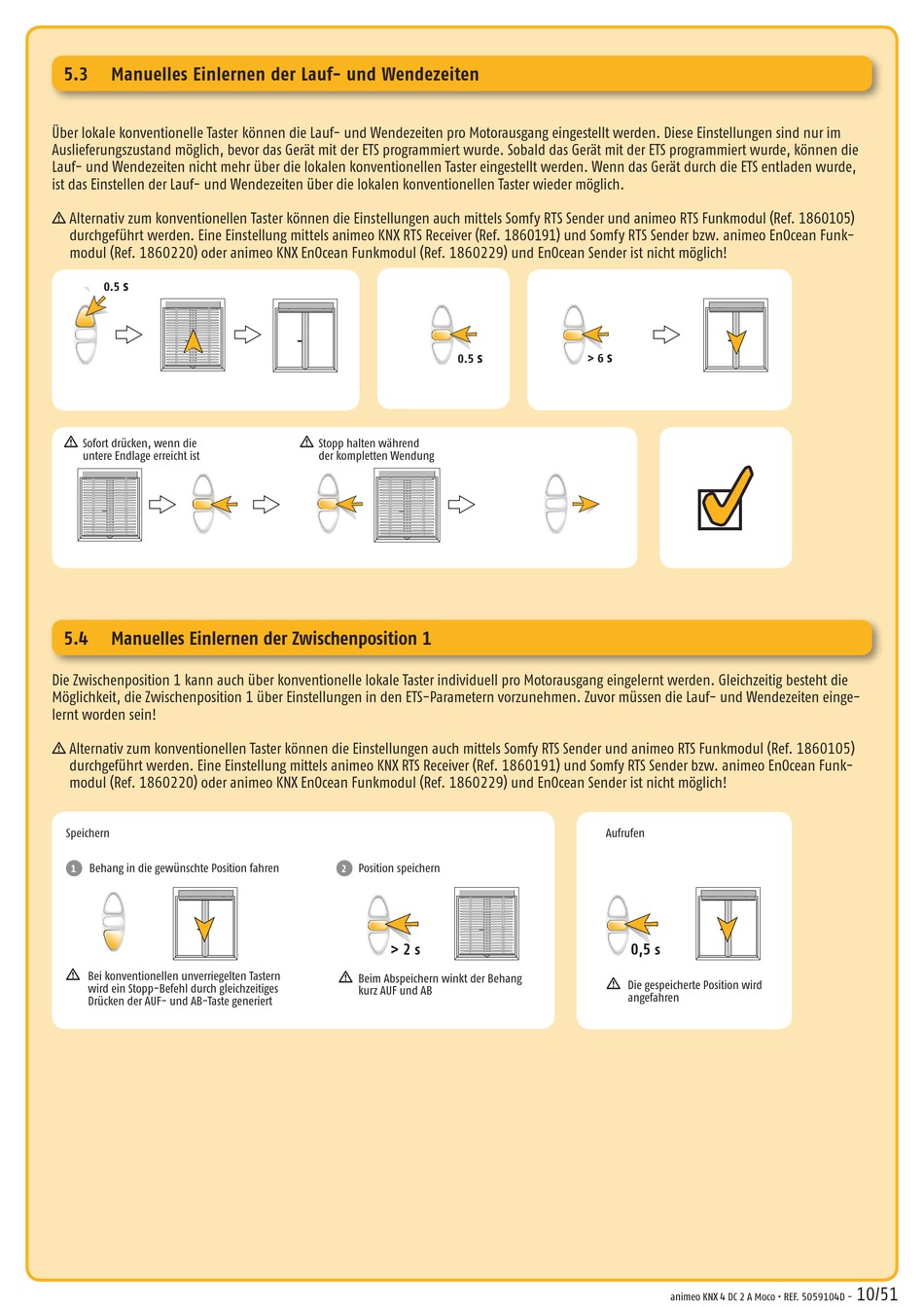

5.3 Manuelles Einlernen der Lauf- und Wendezeiten
Über lokale konventionelle Taster können die Lauf- und Wendezeiten pro Motorausgang eingestellt werden. Diese Einstel lungen sind nur im
Aus lieferungszustand möglich, bevor das Gerät mit der ETS programmiert wurde. Sobald das Gerät mit der ETS programmiert wurde, können die
Lauf- und Wendezeiten nicht mehr über die lokalen konventionellen Taster eingestellt werden. Wenn das Gerät durch die ETS entladen wurde,
ist das Einstellen der Lauf- und Wendezeiten über die lokalen konventionellen Taster wieder möglich.
H
Alternativ zum konventionellen Taster können die Einstellungen auch mittels Somfy RTS Sender und animeo RTS Funkmodul (Ref. 1860105)
durchgeführt werden. Eine Einstellung mittels animeo KNX RTS Receiver (Ref. 1860191) und Somfy RTS Sender bzw. animeo EnOcean Funk-
modul (Ref. 1860220) oder animeo KNX EnOcean Funkmodul (Ref. 1860229) und EnOcean Sender ist nicht möglich!
s
0.5
H
Sofort drücken, wenn die
untere Endlage erreicht ist
5.4 Manuelles Einlernen der Zwischenposition 1
Die Zwischenposition 1 kann auch über konventionelle lokale Taster individuell pro Motorausgang eingelernt werden. Gleichzeitig besteht die
Möglichkeit, die Zwischenposition 1 über Einstellungen in den ETS-Parametern vorzunehmen. Zuvor müssen die Lauf- und Wendezeiten einge-
lernt worden sein!
H
Alternativ zum konventionellen Taster können die Einstellungen auch mittels Somfy RTS Sender und animeo RTS Funkmodul (Ref. 1860105)
durchgeführt werden. Eine Einstellung mittels animeo KNX RTS Receiver (Ref. 1860191) und Somfy RTS Sender bzw. animeo EnOcean Funk-
modul (Ref. 1860220) oder animeo KNX EnOcean Funkmodul (Ref. 1860229) und EnOcean Sender ist nicht möglich!
Speichern
Behang in die gewünschte Position fahren
1
H
Bei konventionellen unverriegelten Tastern
wird ein Stopp-Befehl durch gleichzeitiges
Drücken der AUF- und AB-Taste generiert
0.5
H
Stopp halten während
der kompletten Wendung
Position speichern
2
> 2 s
H
Beim Abspeichern winkt der Behang
kurz AUF und AB
s s
> 6
Aufrufen
0,5 s
H
Die gespeicherte Position wird
angefahren
2 s
