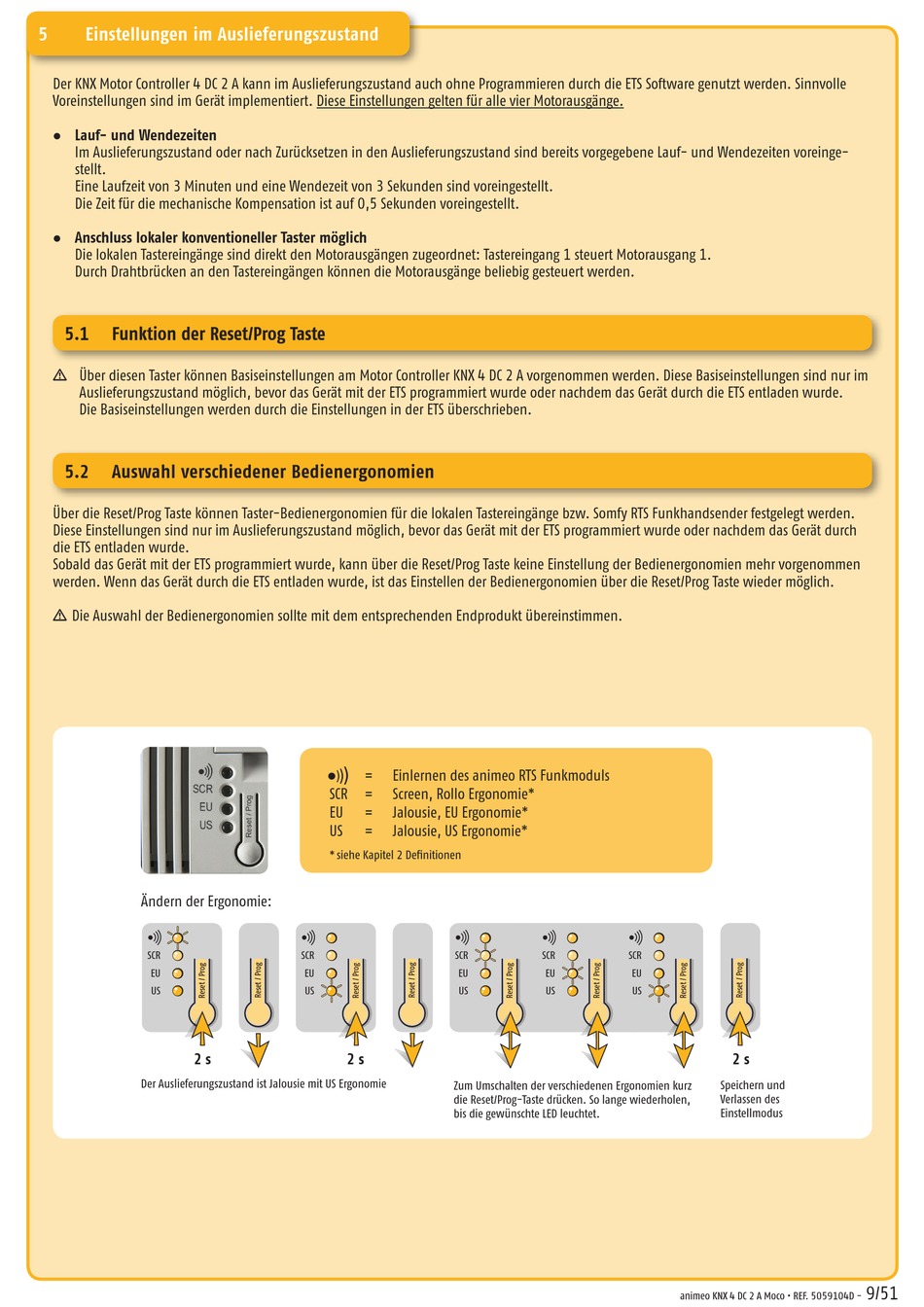

Einstellungen im Auslieferungszustand
Der KNX Motor Controller 4 DC 2 A kann im Auslieferungszustand auch ohne Programmieren durch die ETS Software genutzt werden. Sinnvolle
Voreinstellungen sind im Gerät implementiert. Diese Einstellungen gelten für alle vier Motorausgänge.
Lauf- und Wendezeiten
l
Im Auslieferungszustand oder nach Zurücksetzen in den Auslieferungszustand sind bereits vorgegebene Lauf- und Wendezeiten voreinge-
stellt.
Eine Laufzeit von 3 Minuten und eine Wendezeit von 3 Sekunden sind voreingestellt.
Die Zeit für die mechanische Kompensation ist auf 0,5 Sekunden voreingestellt.
Anschluss lokaler konventioneller Taster möglich
l
Die lokalen Tastereingänge sind direkt den Motorausgängen zugeordnet: Tastereingang 1 steuert Motorausgang 1.
Durch Drahtbrücken an den Tastereingängen können die Motorausgänge beliebig gesteuert werden.
5.1
Funktion der Reset/Prog Taste
H
Über diesen Taster können Basiseinstellungen am Motor Controller KNX 4 DC 2 A vorgenommen werden. Diese Basiseinstellungen sind nur im
Auslieferungszustand möglich, bevor das Gerät mit der ETS programmiert wurde oder nachdem das Gerät durch die ETS entladen wurde.
Die Basiseinstellungen werden durch die Einstellungen in der ETS überschrieben.
5.2
Auswahl verschiedener Bedienergonomien
Über die Reset/Prog Taste können Taster-Bedienergonomien für die lokalen Tastereingänge bzw. Somfy RTS Funkhandsender festgelegt werden.
Diese Einstellungen sind nur im Auslieferungszustand möglich, bevor das Gerät mit der ETS programmiert wurde oder nachdem das Gerät durch
die ETS entladen wurde.
Sobald das Gerät mit der ETS programmiert wurde, kann über die Reset/Prog Taste keine Einstellung der Bedienergonomien mehr vorgenommen
werden. Wenn das Gerät durch die ETS entladen wurde, ist das Einstellen der Bedienergonomien über die Reset/Prog Taste wieder möglich.
H
Die Auswahl der Bedienergonomien sollte mit dem entsprechenden Endprodukt übereinstimmen.
Ändern der Ergonomie:
SCR
EU
US
2 s
Der Auslieferungszustand ist Jalousie mit US Ergonomie
)
=
Einlernen des animeo RTS Funkmoduls
)
l)
SCR
=
Screen, Rollo Ergonomie*
EU
=
Jalousie, EU Ergonomie*
US
=
Jalousie, US Ergonomie*
* siehe Kapitel 2 Definitionen
SCR
SCR
EU
EU
US
US
2 s
Zum Umschalten der verschiedenen Ergonomien kurz
die Reset/Prog-Taste drücken. So lange wiederholen,
bis die gewünschte LED leuchtet.
SCR
SCR
EU
EU
US
US
animeo KNX 4 DC 2 A Moco • REF. 5059104D -
2 s
Speichern und
Verlassen des
Einstellmodus
9/51
