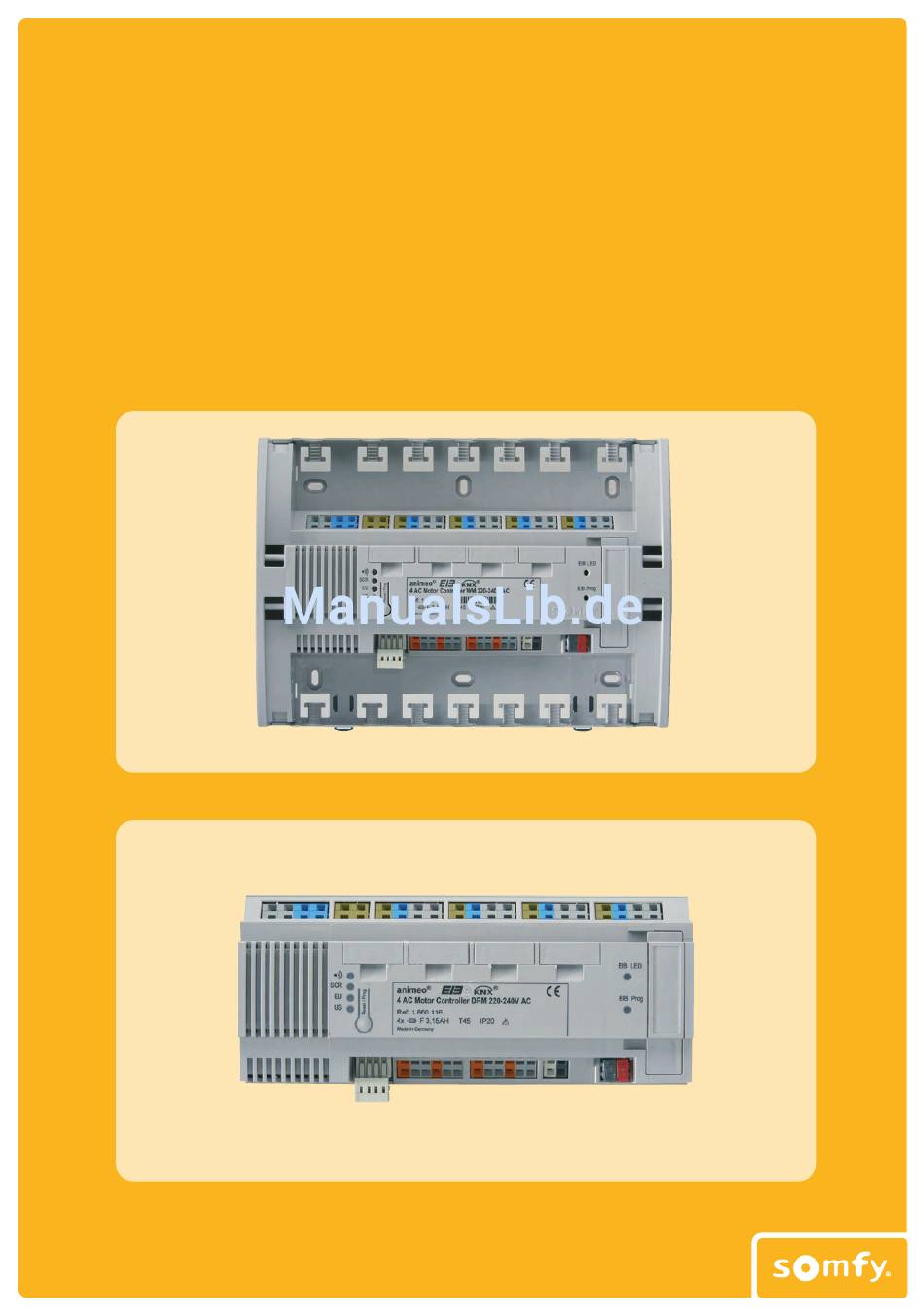

- Seite 1 ® animeo KNX/EIB 4 AC Motor Controller WM/DRM 220-240V AC Gebrauchsanweisung Ref. 1860114 Ref. 1860116 © 2007, SOMFY SAS. ALL RIGHTS RESERVERD. REF. 5050176- 31/01/2007...
-
Seite 2: Inhaltsverzeichnis
0100) durchgeführt werden! Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Vor- kehrungen gegen unbeabsichtigtes Einschalten! Die Installation der Somfy-Produkte darf nur an leicht zugänglichen Orten erfolgen. Werden Wartung und Instand- setzung durch gehinderten Zugang (z.B. verklebte oder großflächig verklebte Böden, Einbau hinter Leuchten oder hinter Fassaden) wesentlich erschwert, können hierdurch entstehende Mehrkosten gegen den Verkäufer nicht geltend... -
Seite 3: Einleitung
Die mit * gekennzeichneten Angaben in der Bedienungsanleitung beziehen sich auf die folgenden Begriffe: Manuellbefehl Ein Manuellbefehl ist ein Befehl, der durch einen lokalen konventionellen Taster oder durch einen Somfy RTS Funk- handsender generiert wird. Ein Telegramm, das auf den Objekten 0-7 (Bit-Befehle) eingeht, wird auch als Manuell- befehl verstanden. -
Seite 4: Montage
Montage Montage des Motor Controller 4 AC WM min.: 63 mm 120 mm 140 mm Wahl des richtigen Montageortes: flache Ober- fläche mit ausreichendem Platz Schaltschrank Spannungsversorgung anschließen und fertig verdrahten Reichweite 90 mm DIN rail bei Verwendung Hutschienen-Version von animeo RTS 4 AC DRM Funkmodul prüfen! -
Seite 5: Überprüfung Der Laufrichtung Der Endprodukte
Die „US“-LED blinkt regelmäßig, wenn Netz (230 V) und EIB Bus-Spannung aktiv am Gerät angeschlossen sind. Das Gerät ist betriebsbereit, wenn die „US“-LED blinkt. VERDRAHTUNG Anschluss an ... Leitung Verdrilltes Adernpaar Max. Länge Motoren 150 m Min.: 4 x 0.75 mm /16 AWG Max.: 4 x 2.5 mm /13 AWG... -
Seite 6: Einstellungen Im Auslieferungszustand
Auswahl verschiedener Bedienergonomien Über die Reset/Prog Taste können Taster-Bedienergonomien für die lokalen Tastereingänge bzw. Somfy RTS Funkhandsender festgelegt werden. Diese Einstellungen sind nur im Auslieferungszustand möglich, bevor das Gerät mit der ETS programmiert wurde oder nachdem das Gerät durch die ETS entladen wurde. -
Seite 7: Manuelles Einlernen Der Lauf- Und Wendezeit
Manuelles Einlernen der Lauf- und Wendezeiten Über lokale konventionelle Taster und per Funkhandsender können die Lauf- und Wendezeiten pro Motorausgang eingestellt werden. Diese Einstel- lungen sind nur im Auslieferungszustand möglich, bevor das Gerät mit der ETS programmiert wurde. Sobald das Gerät mit der ETS programmiert wurde, können die Lauf- und Wendezeiten nicht mehr über die lokalen konventionellen Taster oder per Funkhandsender eingestellt werden. -
Seite 8: Kommunikationsobjekte
2. Wenn das Gerät schon mit der ETS-Software programmiert wurde. Wurde das Gerät durch die ETS-Software programmiert, ist ein Zurücksetzen in den Auslieferungszustand über die Rest/Prog-Taste nicht mehr möglich. Über die Funktion „Entladen“ in der ETS können alle Einstellungen des Gerätes in den Auslieferungszustand zurückgesetzt werden. - Seite 9 Objektname Beschreibung Motor 1 Zwischenposition 1 1 Bit (EIS 1) Wird auf einem dieser Kommunikationsobjekte ein Telegramm mit dem Wert „1“ empfangen, fährt der entsprechende Behang die in den ETS- Motor 2 Zwischenposition 1 1 Bit (EIS 1) Parametern parametrierte, per lokalen Tastern oder per Funkhandsender eingelernte Zwischenposition 1 an.
- Seite 10 Objektname Beschreibung Netzspannungsausfall (230 V) 1 Bit (EIS 1) Mit diesem Kommunikationsobjekt kann ein Netzspannungsausfall signalisiert werden. Sobald die Netzspannung ausfällt wird ein Tele- gramm mit dem Wert „1“ auf den Bus gesendet. Bei Netzspannungs- wiederkehr sendet dieses Kommunikationsobjekt ein Telegramm mit dem Wert „0“.
- Seite 11 Objektname Beschreibung Motor 1 Vorrang Auto/Manu 1 Bit (EIS 1) Über diese Kommunikationsobjekte kann zwischen Vorrang Automatik Funktionen und Vorrang Manuell Funktionen umgeschaltet werden. Wird Motor 2 Vorrang Auto/Manu 1 Bit (EIS 1) auf einem dieser Kommunikationsobjekte ein Telegramm mit dem Wert „1“...
-
Seite 12: Parameter
Objektname Beschreibung Eingang 2: AUF / AB 1 Bit (EIS 7) Siehe Objektbeschreibung 69, C/D statt A/B Eingang 2: Wendeschritt/Stopp 1 Bit (EIS 7) Siehe Objektbeschreibung 70, C/D statt A/B Eingang 2: C, Schalten 1 Bit (EIS 1) Siehe Objektbeschreibung 71, C statt A Eingang 2: D, Schalten 1 Bit (EIS 1) Siehe Objektbeschreibung 72, D statt B... - Seite 13 Auswahl Vorrang Automatik/Manuell Auswahlmöglichkeiten: Nein Mit dem Parameter „Ja“ werden die Einstellungen für die Vorrang Funktionen sichtbar. Gleichzeitig erscheinen die dafür notwendigen Objekte. Motor 1…4 Automatik/Manuell Funktionen Auswahlmöglichkeiten: Keine Vorrang Automatik Funktionen Vorrang Manuell Funktionen Keine: Die Fahrbefehle werden in der eingehenden Reihenfolge abgearbeitet. Vorrang Automatik Funktion: Wenn ein Automatikbefehl (1 Byte Fahrbefehl) vor einem Manuellbefehl (1 Bit Fahrbefehl) erfolgt, sind alle Manuellbefehle gesperrt.
- Seite 14 Fenster Jalousie mit EU Ergonomie: Mit diesem Parameter wird festgelegt, dass die Jalousie in EU Ergonomie über die lokalen Tastereingänge oder über Somfy RTS Funksender angesteuert wird. Werden die lokalen Tastereingänge als universelle Binäreingänge genutzt, wird die Bedienergonomie über die entsprechenden Parameter (kurzer/langer Tastendruck) definiert.
- Seite 15 Über diesen Parameter wird festgelegt, dass der entsprechende Behang über Fahren/Stopp-Befehle angesteuert wird, wenn die Ansteuerung über die lokalen Tastereingänge oder über Somfy RTS Funkhandsender erfolgt. Werden die lokalen Tastereingänge als universelle Binäreingänge genutzt, wird die Bedienergonomie über die entsprechenden Parameter (kurzer/langer Tastendruck) definiert.
- Seite 16 Sicherheitsposition Niedrige Priorität Auswahlmöglichkeiten: Obere Endposition Untere Endposition Zwischenposition 1 Zwischenposition 2 Sicherheit ignorieren Stopp Fenster öffnen Fenster schließen Über diesen Parameter wird die Sicherheitsposition „niedrige Sicherheit“ für den entsprechenden Behang festgelegt. Wird auf einem der Kommunikationsobjekte (Objekte 26-30) ein Telegramm mit dem Wert „1“ empfangen, dann fährt der entsprechende Behang die in den ETS-Parametern parametrierte Position an.
- Seite 17 Karteikarte Funktionen „Motor 1...4 / Funktionen Motor 1-4“ Es werden vier einzelne Karteikarten (Funktionen Motor 1…4) sichtbar, wenn auf der Karteikarte „Allgemein“ die Grundeinstellung der Be- hänge auf „Einzeln“ parametriert ist. Es wird eine Karteikarte (Motor 1-4) sichtbar, wenn auf der Karteikarte „Allgemein“ die Grundeinstel- lung der Motoren auf „Gemeinsam“...
- Seite 18 Objekt ein Telegramm mit dem Wert „1“ während ein Motor in Bewegung ist, wird diese Wendung bis zum Ende ausgeführt. Erst dann sind weitere Befehle, die über die lokalen Tastereingänge oder den Somfy RTS Funk generiert werden, gesperrt. Empfängt das ent- sprechende Objekt ein Telegramm mit dem Wert „0“, sind die lokalen Tastereingänge und die Somfy RTS Funksignale wieder freigegeben.
- Seite 19 Karteikarten „Binäreingang 1...4“ Allgemeine Information Für jeden Binäreingang stehen vier verschiedene Basis-Funktionen zur Auswahl: • Jalousie AUF / AB • Schalten/potenzialfreier Kontakt • 8-Bit Wert (steigende Flanke) • Dimmen Die einzelnen Funktionen und Parameter, die sich abhängig von der Auswahl der Basis Funktion ergeben, werden nun beschrieben. Dafür ist bildlich für jeden Binäreingang eine andere Basis-Funktion ausgewählt worden.
- Seite 20 Basis Funktion Auswahlmöglichkeiten: Jalousie AUF / AB Schalten/potenzialfreier Kontakt 8-Bit Wert (steigende Flanke) Dimmen Flankenauswertung Kontakt A Ein („1“) Aus („0“) Um („1/0“) Auswahlmöglichkeiten: steigend Ein, fallend Aus steigend Aus, fallend Ein steigend Ein fallend Ein steigend Aus fallend Aus steigend Um fallend Um steigend Um, fallend Um...
- Seite 21 steigend Um Erscheint eine steigende Flanke am lokalen Eingang, wird der Objektwert invertiert. Erscheint eine fallende Flanke am lokalen Eingang, wird diese nicht ausgewertet. Die Dauer der Betätigung wird nicht ausgewertet. fallend Um Erscheint eine fallende Flanke am lokalen Eingang, wird der Objektwert invertiert. Erscheint eine steigende Flanke am lokalen Eingang, wird diese nicht ausgewertet.
- Seite 22 Basis Funktion Auswahlmöglichkeiten: Jalousie AUF / AB Schalten/potenzialfreier Kontakt 8-Bit Wert (steigende Flanke) Dimmen Kontakt A Wert bei steigender Flanke (0 - 255) Auswahlmöglichkeiten: 0 - 255 Über diesen Parameter wird der Wert eingestellt, der bei einer steigenden Flanke am lokalen Eingang A gesendet wird. Kontaktart Eingang A Auswahlmöglichkeiten: Schließer...
- Seite 23 Basis Funktion Auswahlmöglichkeiten: Jalousie AUF / AB Schalten/potenzialfreier Kontakt 8-Bit Wert (steigende Flanke) Dimmen Langer Tastendruck (dimmen) nach Auswahlmöglichkeiten: 0,5 Sekunden 0,3 - 5,0 Sekunden Dieser Parameter definiert die Betätigungszeit des entsprechenden Tasters, die zwischen dem Senden eines Schalttelegramms und eines Dimmtelegramms unterscheidet.
- Seite 24 Kontaktart Eingang B Auswahlmöglichkeiten: Schließer Öffner Über diesen Parameter wird festgelegt, welche Kontaktart sich am entsprechenden lokalen Eingang befindet. Schließer: Der Kontakt am lokalen Eingang ist betätigt geschlossen und nicht betätigt geöffnet. Öffner: Der Kontakt am lokalen Eingang ist betätigt geöffnet und nicht betätigt geschlossen.
- Seite 25 Karteikarten „Allgemein Binäreingang 1...4“ Die hier eingestellten Parameter beziehen sich auf die Binäreingänge 1...4. Anlaufverzögerung Auswahlmöglichkeiten: 0 Sekunden 0 - 21 Sekunden Dieser Parameter definiert die Zeit, die nach Busspannungswiederkehr abläuft, bis das erste Telegramm gesendet werden kann. Telegrammratenbegrenzung Auswahlmöglichkeiten: Nein Dieser Parameter öffnet den Parameter zur Einstellung der Telegrammratenbegrenzung.
- Seite 26 Karteikarte „Bussicherheit“ Auf dieser Karteikarte kann für jeden einzelnen Motorausgang die Reaktion bei Busspannungsausfall und Busspannungswiederkehr definiert werden. MOTOR 1...4 Reaktion bei Busspannungsausfall Auswahlmöglichkeiten: Obere Endposition Untere Endposition Ignorieren Stopp Dieser Parameter definiert die Position, die bei Zwischenposition 1 Busspannungsausfall angefahren wird. Zwischenposition 2 Fenster öffnen Fenster schließen...
- Seite 27 Karteikarte „Rückmeldungen Motor Position“ Auf dieser Karteikarte können die Parameter ausgewählt werden, um die Statuspositionen der einzelnen Behänge auf den Bus zu melden. Die dabei generierten Statuspositionen basieren auf den parametrierten Fahr- und Wendezeiten der Karteikarten Motor 1...4 bzw. Motor 1 - 4. Rückmeldung Status obere/untere Endposition Auswahlmöglichkeiten:...
-
Seite 28: Diagnose
Art der Rückmeldung Auswahlmöglichkeiten: Anfordern Bei Positionswechsel Zyklisch Anfordern Die aktuelle Position der Behänge muss über Objekt 45 angefordert werden. Bei Positionswechsel Die aktuelle Position des entsprechenden Behangs wird nach jedem Positionswechsel auf den Bus gesendet. Die Position wird erst auf den Bus gesendet, wenn die Zielposition erreicht ist. -
Seite 29: Technische Daten
Technische Daten Der 4 AC Motor Controller animeo KNX/EIB ist ein elektronisches, unabhängig montiertes Regel- und Steuerungsgerät mit durchgeschleiftem Schutzleiteranschluss. 4 AC Motor Controller Art. 1 860 114 Art. 1 860 116 Spannungsversorgung 220 - 240 V AC / 50/60 Hz 220 - 240 V AC / 50/60 Hz Stand-by-Strom 26 mA @ 230 V... - Seite 30 Tel.: (41) 18 38 40 30 Tel.: (32) 2 712 07 70 Tel.: (44) 113 391 3030 MEXIKO SINGAPUR BRASILIEN HONG KONG SOMFY MEXICO SA de CD SOMFY PTE LTD SOMFY BRASIL Ltda SOMFY Co. Ltd. www.somfy.com.mx www.somfy.com.sg www.somfy.com.br www.somfy.com Tel.: (11) 525 576 3421...
