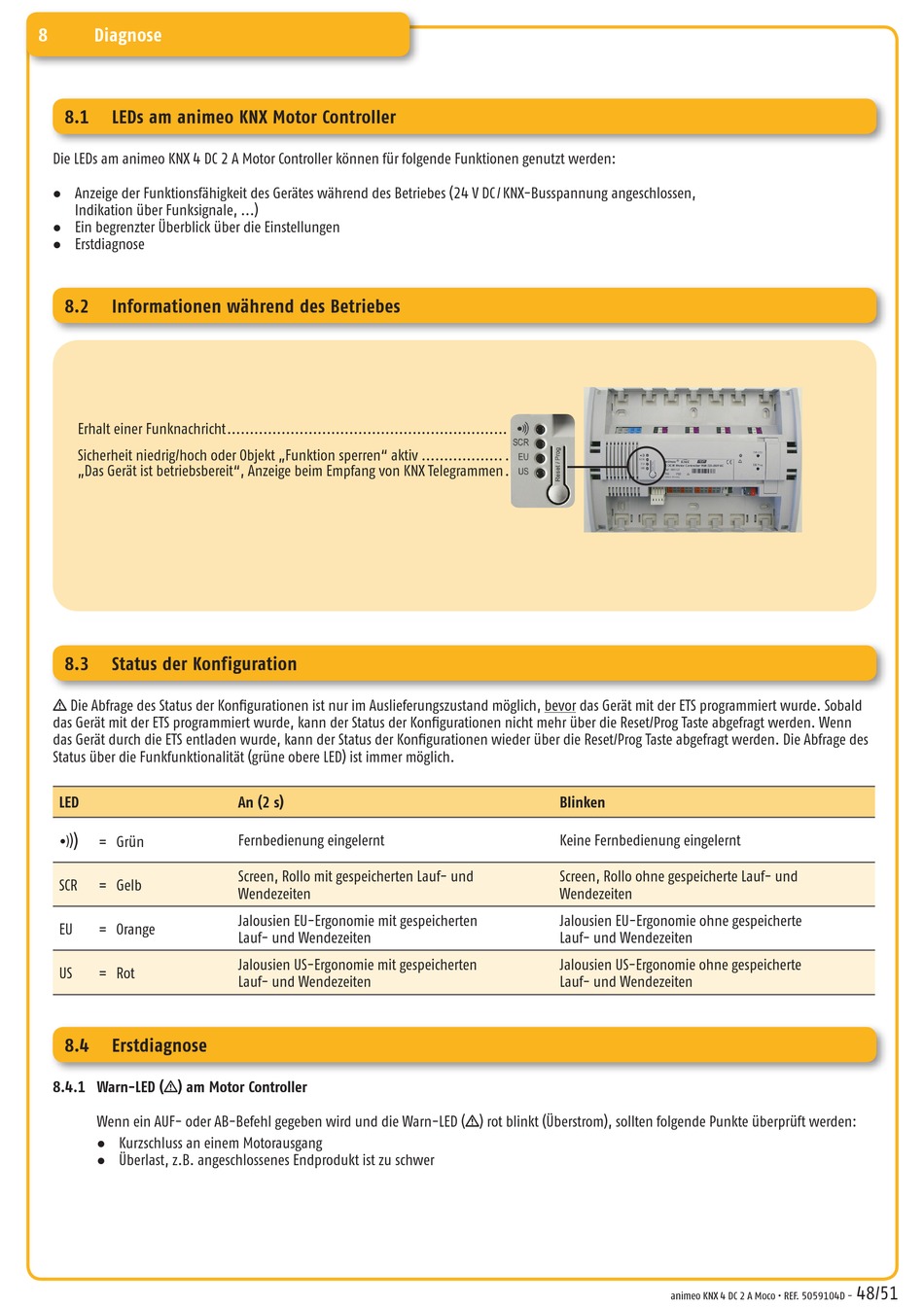

8
Diagnose
8.1
LEDs am animeo KNX Motor Controller
Die LEDs am animeo KNX 4 DC 2 A Motor Controller können für folgende Funktionen genutzt werden:
Anzeige der Funktionsfähigkeit des Gerätes während des Betriebes (24 V DC / KNX-Busspannung angeschlossen,
l
Indikation über Funk signale, ...)
Ein begrenzter Überblick über die Einstellungen
l
Erstdiagnose
l
8.2
Informationen während des Betriebes
Erhalt einer Funknachricht .............................................................. .
Sicherheit niedrig/hoch oder Objekt „Funktion sperren" aktiv .................. .
„Das Gerät ist betriebsbereit", Anzeige beim Empfang von KNX Telegrammen .
8.3
Status der Konfiguration
H
Die Abfrage des Status der Konfigurationen ist nur im Auslieferungszustand möglich, bevor das Gerät mit der ETS programmiert wurde. Sobald
das Gerät mit der ETS programmiert wurde, kann der Status der Konfigurationen nicht mehr über die Reset/Prog Taste abgefragt werden. Wenn
das Gerät durch die ETS entladen wurde, kann der Status der Konfigurationen wieder über die Reset/Prog Taste abgefragt werden. Die Abfrage des
Status über die Funkfunktionalität (grüne obere LED) ist immer möglich.
LED
)
)
= Grün
)
SCR
= Gelb
EU
= Orange
US
= Rot
8.4
Erstdiagnose
H
8.4.1 Warn-LED (
) am Motor Controller
Wenn ein AUF- oder AB-Befehl gegeben wird und die Warn-LED (
Kurzschluss an einem Motorausgang
l
Überlast, z.B. angeschlossenes Endprodukt ist zu schwer
l
An (2 s)
Fernbedienung eingelernt
Screen, Rollo mit gespeicherten Lauf- und
Wendezeiten
Jalousien EU-Ergonomie mit gespeicherten
Lauf- und Wendezeiten
Jalousien US-Ergonomie mit gespeicherten
Lauf- und Wendezeiten
Blinken
Keine Fernbedienung eingelernt
Screen, Rollo ohne gespeicherte Lauf- und
Wendezeiten
Jalousien EU-Ergonomie ohne gespeicherte
Lauf- und Wendezeiten
Jalousien US-Ergonomie ohne gespeicherte
Lauf- und Wendezeiten
H
) rot blinkt (Überstrom), sollten folgende Punkte überprüft werden:
animeo KNX 4 DC 2 A Moco • REF. 5059104D -
48/51
