Normalbetrieb (A: Geöffnet, B: Geöffnet)
"SG Ready" ist nicht aktiv. Kein Einfluss auf das
System.
–
Niedrigpreismodus (A: Geöffnet, B: Geschlossen)
"SG Ready" ist aktiv. Das System strebt eine Kos-
teneinsparung an und kann z. B. einen kostengüns-
tigen Tarif vom Stromversorger oder eine Überkapa-
zität von einer eventuell vorhandenen eigenen
Stromquelle nutzen. (Der Systemeinfluss ist in Menü
4.1.5 einstellbar.)
–
Überkapazitätsmodus (A: Geschlossen, B: Geschlossen)
"SG Ready" ist aktiv. Das System darf mit voller
Kapazität arbeiten, wenn beim Stromversorger eine
Überkapazität (sehr niedriger Preis) vorliegt. (Der
Einfluss auf das System ist in Menü 4.1.5 einstell-
bar.)
(A = SG Ready A und B = SG Ready B )
• +Adjust
Mithilfe von +Adjust kommuniziert die Anlage mit der
Steuereinheit für die Fußbodenheizung* und passt
die Heizkurve sowie die berechnete Vorlauftemperatur
je nach Rückmeldung vom Fußbodenheizungssystem
an.
Um das Klimatisierungssystem zu aktivieren, das
+Adjust beeinflussen soll, markieren Sie die Funktion
und drücken OK.
*Unterstützung für +Adjust erforderlich
ACHTUNG!
Dieses Zubehör kann eine Softwareaktualisie-
rung in VVM 310 erforderlich machen. Die
Version lässt sich im Menü 3.1 „Serviceinfo"
kontrollieren. Rufen Sie
und wechseln Sie zur Registerkarte „Softwa-
re", um die aktuelle Software für Ihre Anlage
herunterzuladen.
ACHTUNG!
Bei Systemen mit Fußbodenheizung und
Heizkörpern sollte NIBE ECS 40/41 für einen
optimalen Betrieb verwendet werden.
Externe Funktionsblockierung
Zur Blockierung verschiedener Funktionen kann ein ex-
terner Schaltkontakt mit VVM 310 verbunden werden.
Der Kontakt muss potenzialfrei sein. Bei geschlossenem
Kontakt findet eine Blockierung statt.
HINWEIS!
Bei einer Blockierung besteht Frostgefahr.
Funktionen, die blockiert werden können:
• Brauchwasser (Brauchwasserbereitung)
NIBE VVM 310
• Heizung/Kühlung (Erzeugung und Verteilung)
• Zusatzheizung (Zusatzheizung wird blockiert)
• Verdichter in der Wärmepumpe EB101 und bzw. oder
• Tarifblockierung (Zusatzheizung, Verdichter, Heizung,
Mögliche Optionen für AUX-Ausgang
Per Relaisfunktion über ein potenzialfrei wechselndes
Relais (max. 2 A) an der Eingangsplatine (AA3), An-
schlussklemme X7 besteht die Möglichkeit für einen
externen Anschluss. Die Funktion muss in Menü 5.4
aktiviert werden.

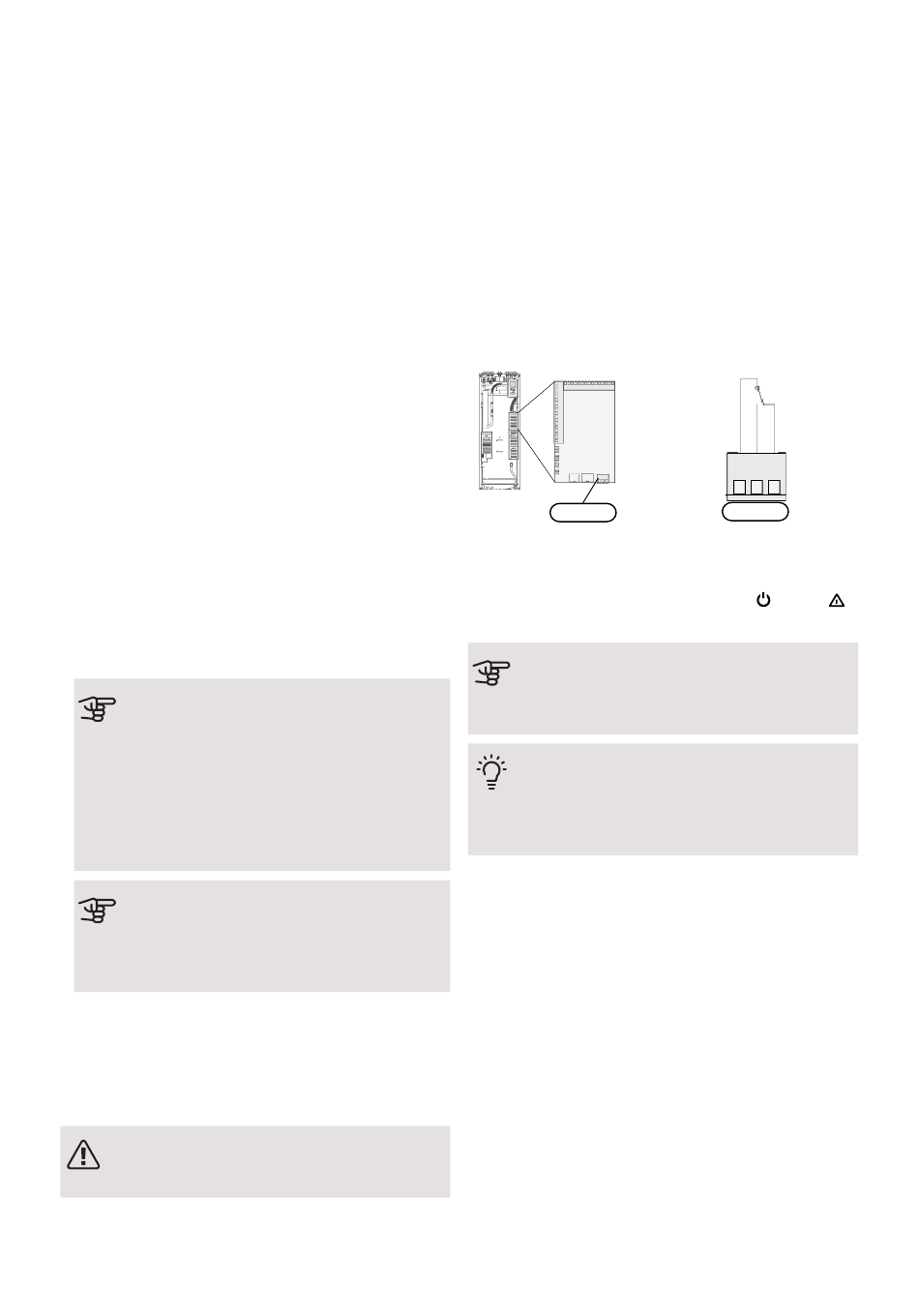

Die Abbildung zeigt das Relais im Alarmzustand.
Steht der Schalter (SF1) in der Stellung „ " oder „ ",
befindet sich das Relais im Alarmzustand.
nibeuplink.com auf
Verfügbare Funktionen des externen Anschlusses:
Anzeigen
• Alarmanzeige
• Sammelalarmanzeige
• Kühlmodusanzeige (gilt nur, wenn Kühlzubehör vorhan-
• Urlaubsanzeige
Steuerung
• Steuerung der Brauchwasserumwälzpumpe
• Steuerung einer aktiven Kühlung im Vierrohrsystem
• Steuerung der externen Umwälzpumpe (für Heizungs-
• Steuerung der Zusatzheizung im Ladekreis
EB102
Kühlung und Brauchwasser werden deaktiviert)
VVM 310
AA3-X7
ACHTUNG!
Der Relaisausgang darf mit maximal 2 A bei
Wirklast (230V AC) belastet werden.
TIP!
Das Zubehör AXC ist erforderlich, wenn mehr
als eine Funktion mit dem AUX-Ausgang ver-
bunden werden soll.
den ist
medium)
Kapitel 5 | Elektrische Anschlüsse
1 2 3
C NO NC
AA3-X7
