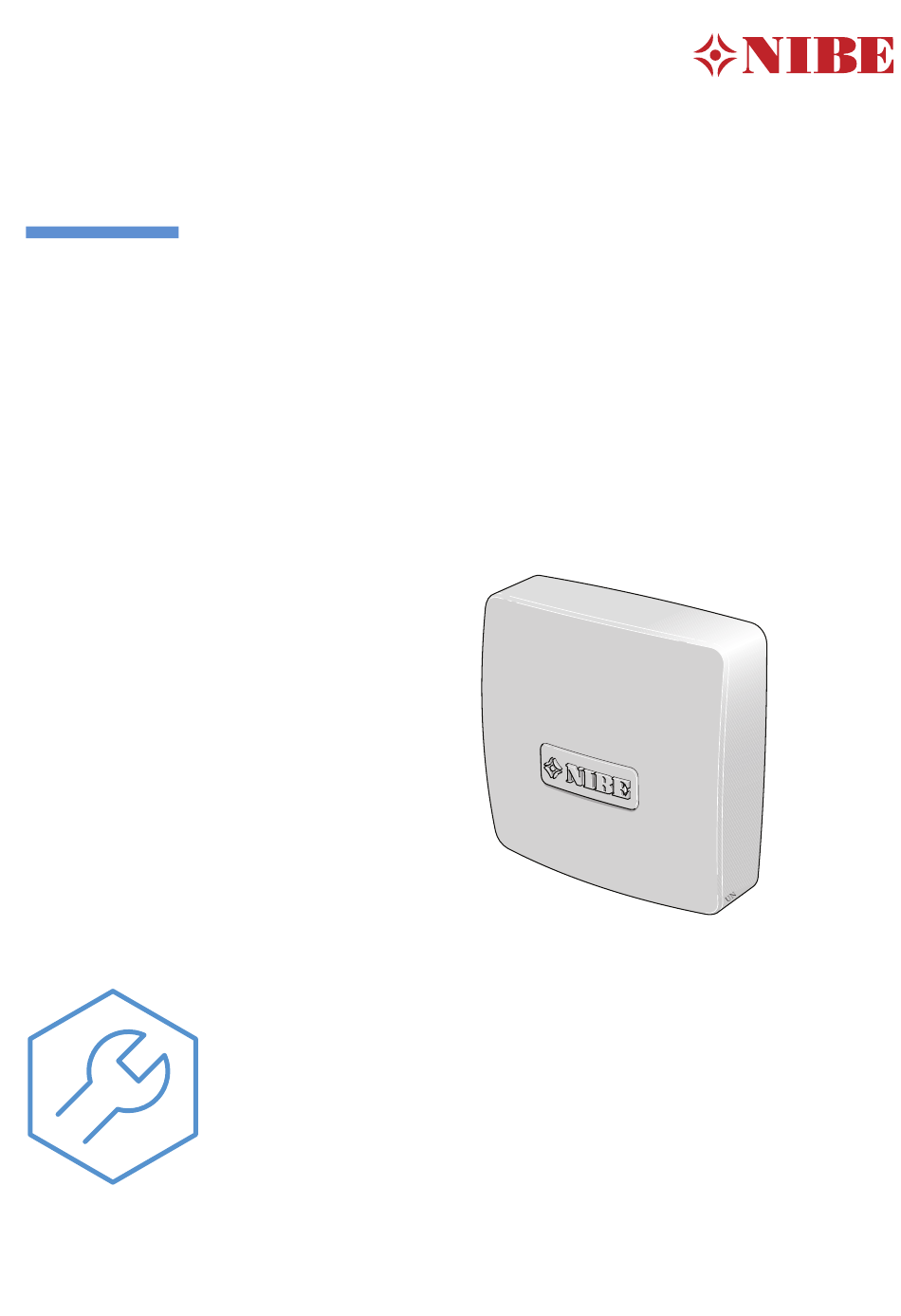

- Seite 1 NIBE EME 20 Installatörshandbok Kommunikationsmodul Installer manual Communications module Installateurhandbuch Kommunikationsmodul Asentajan käsikirja Tiedonsiirtomoduuli IHB 2414-9 431668...
- Seite 2 S-series F-series S1255 Svenska Svenska English English Deutsch Deutsch Suomeksi Suomeksi...
-
Seite 3: Inhaltsverzeichnis
S-series Table of Contents Svenska Viktig information Allmänt Systemprincip Elinkoppling Aktivering av EME 20 Tekniska uppgifter English Important information General System diagram Electrical connection Activating EME 20 Technical data Deutsch Wichtige Informationen Allgemeines Systemprinzip Elektrischer Anschluss Aktivierung von EME 20... -
Seite 14: Deutsch
Gefahr für Personen und Maschinen. darf nicht von Kindern ohne Aufsicht ausgeführt werden. Lesen Sie das Installateurhandbuch. Dies ist ein Originalhandbuch. Eine Über- setzung darf nur nach Genehmigung durch NIBE stattfinden Technische Änderungen vorbehalten! ©NIBE 2024. NIBE EME 20 S-series | DE... -
Seite 15: Allgemeines
Allgemeines POSITION DER KOMPONENTEN EME 20 ermöglicht eine Kommunikation und Steuerung zwischen dem Wechselrichter für Solarzellen und Wärme- pumpe/Inneneinheit/Regelgerät. KOMPATIBLE PRODUKTE • S735 • SMO S40 • S1155 • VVM S320 • S1156 • VVM S325 • S1255 • VVM S330 •... -
Seite 16: Elektrischer Anschluss
über die Basisplatine des Hauptprodukts (Anschluss- KOMMUNIKATION klemme AA2-X30)) angeschlossen wird. Der Anschluss gilt für Wechselrichter der PVI 20--Serie. EME 20 kommuniziert mit den Wechselrichtern über die Anschlussklemme X1:9-10 an der Kommunikationsplatine Standards RS485 und Modbus RTU. wird mit dem Wechselrichter verbunden. -
Seite 17: Aktivierung Von Eme 20
RS485 (B) RS485 (B) Aktivierung von EME 20 RS485 (A) RS485 (A) Die Aktivierung von EME 20 kann per Startassistent oder Nicht verwendet direkt im Menüsystem vorgenommen werden. Nicht verwendet Die Software des Hauptprodukts muss in der aktuellen Ver- sion vorliegen. -
Seite 18: Technische Daten
Wenn die Stromproduktion aktiv ist, erkennen Sie dies im Dropdown-Menü sowie am Solarstartbild- schirm. MENÜ 3.1.11.8 – EME 20 (AA23) Hier sehen Sie, wofür die Solarenergie gerade verwendet wird, sowie weitere Informationen, etwa die Durchschnitts- leistung und die erzeugte Leistung. - Seite 23 F-series Table of Contents Svenska Viktig information Allmänt Systemprincip Elinkoppling Aktivering av EME 20 Tekniska uppgifter English Important information General System diagram Electrical connection Activating EME 20 Technical data Deutsch Wichtige Informationen Allgemeines Systemprinzip Elektrischer Anschluss Aktivierung von EME 20...
-
Seite 35: Wichtige Informationen
Gefahr für Personen und Maschinen. darf nicht von Kindern ohne Aufsicht ausgeführt werden. Lesen Sie das Installateurhandbuch. Dies ist ein Originalhandbuch. Eine Über- setzung darf nur nach Genehmigung durch NIBE stattfinden Technische Änderungen vorbehalten! ©NIBE 2024. NIBE EME 20 F-series | DE... -
Seite 36: Allgemeines
Allgemeines POSITION DER KOMPONENTEN EME 20 ermöglicht eine Kommunikation und Steuerung zwischen dem Wechselrichter für Solarzellen und Wärme- pumpe/Inneneinheit/Regelgerät. Wärmepumpe / Inneneinheit / Regelgerät müssen mindes- tens mit Software-Version 8102 arbeiten. HINWEIS! Die Software der Wärmepumpe bzw. der Innenein- heit bzw. des Regelgeräts muss in der zuletzt ver- AA23 fügbaren Version vorliegen. -
Seite 37: Elektrischer Anschluss
Leitungen sind die geltenden nationalen Vor- schriften zu berücksichtigen. F1345 ohne 2.0 F1345 mit 2.0/F1355 Das Hauptprodukt darf bei der Installation von EME 20 nicht mit Spannung versorgt werden. AA3-X4 AA3-X4 • Um Störungen zu vermeiden, dürfen Kommunikationskabel für externe Schaltkontakte nicht in der Nähe von Stark- stromleitungen verlegt werden. - Seite 38 An SMO 20 wird das vorkonfektionierte Kabel (Art.nr. 718 576, Länge 3 m) mit dem Anschluss X8 am Bedienfeld und der Anschlussklemme AA23:1-4 an EME 20 verbunden. Anschlussklemme AA23:9-10 an der EME 20-Platine wird mit Anschlussklemme A-B am Wechselrichter verbunden.
-
Seite 39: Aktivierung Von Eme 20
Aktivierung von EME 20 Zeigt Informationen zu den verfügbaren Funktionen an. Hier erhalten Sie Informationen zum aktuellen Betriebsstatus Die Aktivierung von EME 20 kann per Startassistent oder der Anlage (z. B. aktuelle Temperaturen usw.). Es können direkt im Menüsystem vorgenommen werden. -
Seite 40: Technische Daten
*Wenn Vorrang für Haushaltsstrom ausgewählt ist, wird dieser zuerst berücksichtigt. HINWEIS! Siehe auch Benutzer- und/oder Installateur- handbuch zum Hauptprodukt. Technische Daten TECHNISCHE DATEN EME 20 Äußere Abmessungen (LxBxH) 81x81x28 Schutzklasse IP22 Art.nr. 057 215 NIBE EME 20 F-series | DE...
