Aktivierung
• Aktivierung der Abwesenheitsstellung für Smart Ho-
mes (Ergänzung zu den Funktionen in Menü 4.1.7)
HINWEIS!
Der jeweilige Schaltschrank muss mit einer
Warnung für externe Spannung versehen
werden.

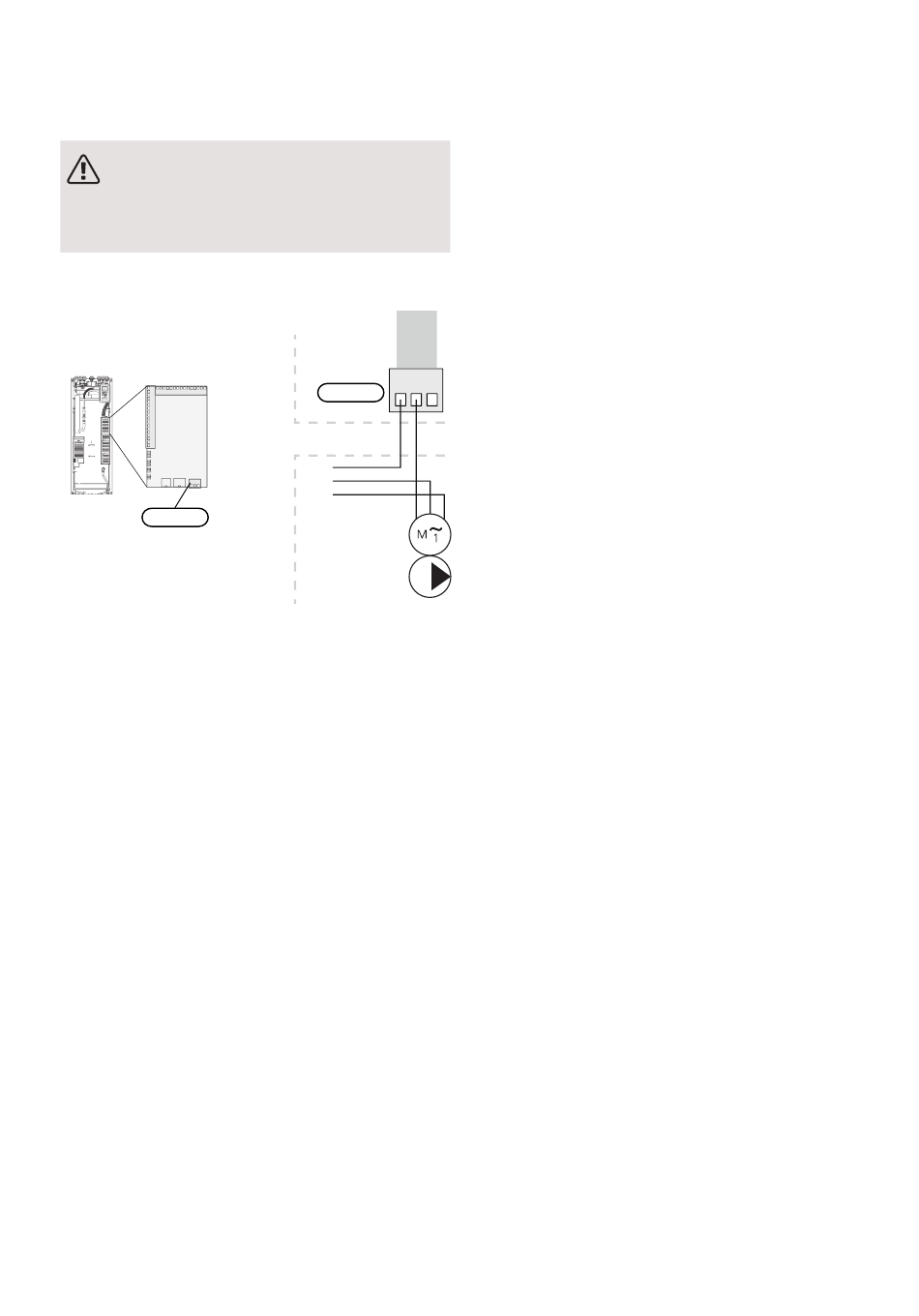

Die externe Umwälzpumpe wird gemäß Abbildung unten
mit dem AUX-Ausgang verbunden.
VVM 310
AA3-X7
38 Kapitel 5 | Elektrische Anschlüsse
1 2 3
C NO NC
AA3-X7
F1X45
VVM 310
Extern
Externt
L
N
PE
L N PE
Umwälzpumpe
Integrierte aktive Kühlung in Vierrohrsystemen
Integrierte aktive Kühlung im Vierrohrsystem mit Luft-
/Wasserwärmepumpe wird über einen Soft-Ausgang
aktiviert.
Eine aktive Kühlung findet über den Verdichter der Luft-
/Wasserwärmepumpe statt.
Wurde „Kühlung im Vierrohrsystem" als Soft-Ausgang
gewählt, erscheint Menügruppe 1.9.5. „Kühlung" muss
für die Luft-/Wasserwärmepumpe in Menü 5.11.X.1
bzw. per DIP-Schalter an der Luft-/Wasserwärmepumpe
aktiviert werden, damit eine Auswahl der Kühlung erfol-
gen kann.
Die Betriebsstufe Kühlung wird von der Temperatur am
Außenfühler (BT1) und eventuell an einem Raumfühler
(BT50), an einer Fernbedienung oder einem separaten
Raumfühler für Kühlung (BT74) aktiviert (wenn z.B. zwei
verschiedene Räume gleichzeitig beheizt bzw. gekühlt
werden sollen). Bei einem Kühlbedarf werden das Um-
schaltventil für die Kühlung (EQ1-QN12) sowie die
Kühlumwälzpumpe (EQ1-GP12) in der Inneneinheit
(VVM) aktiviert. Im Regelgerät (SMO) wird stattdessen
die normale Umwälzpumpe (GP12) verwendet.
Die Kühlung wird gemäß dem Kühlfühler (BT64) und ei-
nem Kühlsollwert geregelt, der sich nach der gewählten
Kühlkurve richtet. Die Kühlgradminuten werden nach
dem Wert des externen Fühlers (BT64) für Kälteaustritt
und Kühlsollwert berechnet. Die Funktion wird nur in
Systemen mit einer (1) Luft-/Wasserwärmepumpe un-
terstützt. Dies wird im Dockungsmenü sichergestellt,
sofern dieses vorhanden ist.
Wurde das Zubehör „aktive Vierrohrkühlung" aktiviert,
wird die Funktion ausgeschaltet. Die Kühlung wird in
diesem Fall vom Zubehör erzeugt.
