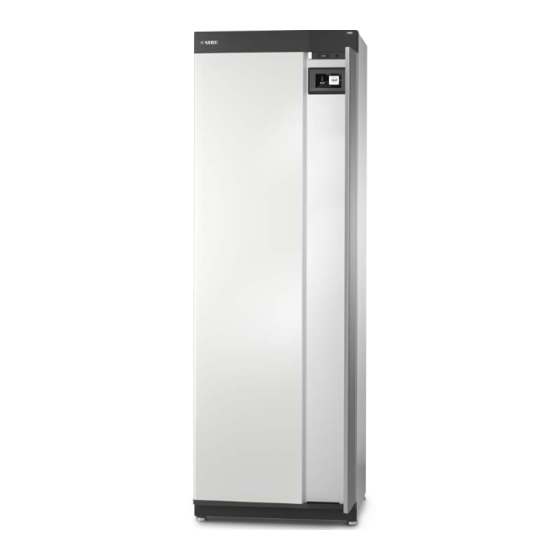

Nibe VVM S320 Installateurhandbuch
  1. Anleitungen
  2. Marken
  3. Nibe Anleitungen
  4. Module
  5. VVM S320
  6. Installateurhandbuch
Nibe VVM S320 Installateurhandbuch

Nibe VVM S320 Installateurhandbuch

Innenmodul
Vorschau ausblenden Andere Handbücher für VVM S320:

Werbung

Quicklinks

Diese Anleitung herunterladen
Installateurhandbuch
Innenmodul
NIBE VVM S320
IHB DE 2327-1
631802

Werbung

loading

Verwandte Anleitungen für Nibe VVM S320

Inhaltszusammenfassung für Nibe VVM S320

  • Seite 1 Installateurhandbuch Innenmodul NIBE VVM S320 IHB DE 2327-1 631802...
  • Seite 2 Hier können Sie die kurzzeitige Erhöhung der Brauchwassertem- Hier finden Sie Angaben wie die Produktbezeichnung, die Serien- peratur auslösen oder anhalten. nummer des Produkts, die Version der Software und den Service. Eventuelle Software kann hier heruntergeladen werden (sofern VVM S320 mit myUplink verbunden ist).
  • Seite 3 Kalt- und Brauchwasser Technische Daten Installationsvarianten Schaltplan 5 Elektrische Anschlüsse Sachregister Allgemeines Anschlüsse Kontaktinformationen Einstellungen 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Inbetriebnahme und Kontrolle Kühl-/Heizkurveneinstellung 7 myUplink Spezifikation Anschluss Verfügbare Dienste 8 Steuerung – Einführung Bedienfeld NIBE VVM S320 Inhaltsverzeichnis...
  • Seite 4 Symbole Seriennummer Erklärung der Symbole, die in diesem Handbuch abgebildet sein können. Die Seriennummer ist auf VVM S320 rechts unten, im Display auf der Startseite „Produktübersicht“ und auf dem Typen- HINWEIS! schild (PZ1) angegeben. Dieses Symbol kennzeichnet eine Gefahr für Per- sonen und Maschinen.
  • Seite 5 Durchfluss gemäß Tabelle im Abschnitt „Mini- maler Systemvolumenstrom“, Kapitel „Rohran- schlüsse“ Kalt- und Brauchwasser Absperrventile Mischventil Sicherheitsventil Elektrische Anschlüsse Angeschlossene Kommunikationsmodule Gruppensicherungen Sicherungen Gebäude Außenfühler Raumtemperaturfühler Stromwandler Sicherheitsschalter FI-Schutzschalter Einstellung des Reservebetriebs Sonstiges Verbunden mit NIBE VVM S320 Kapitel 1 | Wichtige Informationen...
  • Seite 6 S2125-8 3x400 V Art.nr. 064 220 Art.nr. 064 219 S2125-12 1x230 V S2125-12 3x400 V Art.nr. 064 218 Art.nr. 064 217 NIBE SPLIT HBS 05 AMS 10-12 HBS 05-12 Art.nr. 064 110 Art.nr. 067 480 NIBE SPLIT HBS 20 AMS 20-6 HBS 20-6 Art.nr.
  • Seite 7 VVM S320 muss aufrecht stehend und trocken transportiert Sämtliche Servicearbeiten an VVM S320 lassen sich von und gelagert werden. vorn ausführen. Beim Hereintragen in ein Gebäude kann VVM S320 jedoch 10 – 25 vorsichtig auf die Rückseite gelegt werden. - 40 mm Aufstellung •...
  • Seite 8 Etikett für externe Steuer- spannung des Regelgeräts 1 St. 1 Nur VVM S320 3x400 V. 2 Gilt nur für Deutschland, Österreich, Schweiz und Italien. Diese Klemmringkupplung ist statt des vormontierten Stopfens zu verwenden, wenn Sie die Brauchwasserzirkulation an XL5 an- schließen wollen.
  • Seite 9 Ziehen Sie die obere Kante des Blechs zu sich, und he- ben Sie es schräg nach oben, um es aus dem Rahmen zu lösen. 3. Sorgen Sie dafür, dass das Display gerade sitzt. Richten Sie es bei Bedarf aus. NIBE VVM S320 Kapitel 2 | Lieferung und Transport...
  • Seite 10 Lösen Sie die Schrauben an der Ober- und Unterseite. ENTLÜFTUNGSKLAPPE ÖFFNEN Drehen Sie das Blech ein wenig nach außen. 3. Bewegen Sie das Blech nach außen und nach hinten. 4. Die Montage erfolgt in umgekehrter Reihenfolge. Kapitel 2 | Lieferung und Transport NIBE VVM S320...
  • Seite 11 Innenmodulkonstruktion Allgemeines QM13 QM11 QM22 BT63 QM20 QN10 NIBE VVM S320 Kapitel 3 | Innenmodulkonstruktion...
  • Seite 12 Überlaufbehälter 1 Nicht im Lieferumfang von VVM S320 R 3x400 V NL enthalten. 2 Nicht im Lieferumfang von VVM S320 R 3x400 V NL, VVM S320 E 3x400 V DK oder VVM S320 R EM 3x230 V enthalten. Fühler usw.
  • Seite 13 Schaltschränke FQ10 FQ10-S2 ELEKTRISCHE KOMPONENTEN Grundkarte Fremdstromanodenplatine FQ10 Temperaturbegrenzer FQ10-S2 Resettaste des Sicherheitstemperaturbegren- zers 1 Nur VVM S320 mit Emaillegefäß. NIBE VVM S320 Kapitel 3 | Innenmodulkonstruktion...
  • Seite 14 (DN) (mm) temperatur (NAT) betragen die höchsten empfohlenen pumpenbe- Temperaturen 55 °C für den Vorlauf und 45 °C für den trieb (l/s) Rücklauf, doch VVM S320 ist für bis zu 70 °C ausgelegt. AMS 10-12/ 0,29 HBS 05-12 ACHTUNG! Luft/Wasser-...
  • Seite 15 VVM S320 wird mit dem Klimatisierungssystem verbunden. fäßes beträgt 10 l. Das Gefäß weist standardmäßig einen Vordruck von VVM S320 ist direkt für den Anschluss an eine kompatible 0,5 bar auf. Daraus ergibt sich eine NIBE Außeneinheit sowie für die Kommunikation mit dieser maximal zulässige Höhe „H“...
  • Seite 16 Maße und Rohranschlüsse Anschluss an Luft-Wasser-Wärmepumpe NIBE empfiehlt für einen höchstmöglichen Komfort, VVM S320 so nah wie möglich an der Wärmepumpe zu instal- lieren. Eine Liste mit kompatiblen Luft-Wasser-Wärmepumpen finden Sie im Abschnitt „Kompatible Außeneinheiten“. ACHTUNG! Weitere Informationen finden Sie im Installateur- handbuch für Ihre Luft/Wasser-Wärmepumpe.
  • Seite 17 Brauchwasserwärme genutzt werden, z. B. vor der Installa- tion der Wärmepumpe. Um die Inneneinheit als Elektroheizkessel nutzen zu können, VVM S320 E 3X400 V DK UND VVM S320 R müssen Sie: 3X230 V die Leitung von der Wärmepumpe (XL8) mit der Leitung Montieren Sie Folgendes: zur Wärmepumpe (XL9) verbinden.
  • Seite 18 In Gebäuden mit mehreren Klimatisierungssystemen, die Eine Umwälzpumpe zur Zirkulation des Brauchwassers kann unterschiedliche Vorlauftemperaturen erfordern, kann das von VVM S320 gesteuert werden. Das zirkulierende Wasser Zubehör ECS 40/ECS 41 angeschlossen werden. muss eine Temperatur haben, die sowohl eine Bakterienan- siedlung als auch ein Verbrühen verhindert;...
  • Seite 19 0,5 mm² bis zu 50 m betragen, zum Beispiel EKKX, LiYY. SICHERUNGSAUTOMAT • Den Schaltplan für VVM S320 finden Sie im Abschnitt Der Steuerkreis in VVM S320 und Teile der internen Kompo- „Technische Daten“. nenten sind intern mit einem Sicherungsautomaten (FC1) abgesichert.
  • Seite 20 Stromzufuhr für die elektrische Zusatzheizung, wenn die Temperatur 89 °C überschreitet. Der Sicherheitstemperatur- begrenzer wird manuell zurückgesetzt. Reset Der Sicherheitstemperaturbegrenzer (FQ10) befindet sich hinter der Frontabdeckung. Zum Zurücksetzen des Sicher- heitstemperaturbegrenzers drücken Sie auf diesem die Taste (FQ10-S2). Kapitel 5 | Elektrische Anschlüsse NIBE VVM S320...
  • Seite 21 Abschnitt „Verfügbare Eingänge“. Bei Wartungsarbeiten müssen sämtliche Stromver- sorgungskreise getrennt werden. Demontieren Sie die Brücken an der Anschlussklemme X5. Die Steuerspannung (230 V ~ 50Hz) wird angeschlossen an AA2:X5:N, X5:L und X6-2 (PE). NIBE VVM S320 Kapitel 5 | Elektrische Anschlüsse...
  • Seite 22 Sonneneinstrahlung. Auch geschlossene Heizkörperthermostate können Probleme verursachen. VVM S320 funktioniert auch ohne Raumfühler. Damit man jedoch auf dem Display von VVM S320 die Innenraumtempe- ratur ablesen kann, muss ein Raumfühler montiert werden. Der Raumfühler wird mit Anschlussklemme X28:13 und AA2- X29:GND verbunden.
  • Seite 23 Zusatzheizung in Betrieb ist, kann unter Umständen die Gebäudehauptsicherung auslösen. „Leistungswächter“. Weitere Informationen zur Phase- nerkennung finden Sie im Kapitel „Menü 7.1.9-Leistungs- VVM S320 ist mit einem Leistungswächter ausgerüstet, der wächter“. mithilfe eines Stromwandlers die Leistungsstufen der elek- trischen Zusatzheizung regelt, indem der Strom zwischen KOMMUNIKATION den Phasen verteilt bzw.
  • Seite 24 VVM S320 Inomhusmodul genden Zubehöranleitung enthalten. Die Liste mit Zubehör, AA2-X30 die für VVM S320 verwendet werden kann, ist in Abschnitt „Zubehör“ zu finden. Hier wird der Anschluss der Kommuni- +12V kation für das üblichste Zubehör gezeigt. Zubehör mit Zubehörplatine (AA5) Wärmepumpe...
  • Seite 25 Verfügbare Ausgänge Verfügbarer Ausgang: AA2-X27. Der Ausgang ist ein potenzialfrei wechselndes Relais. Ist VVM S320 abgeschaltet oder im Reservebetrieb, befindet sich das Relais im Modus C-NC. AA2-X27 VVM S320 Extern ACHTUNG! Der Relaisausgang darf mit maximal 2 A bei Wir- klast (230 V~) belastet werden.
  • Seite 26 „Ven.drz.1 aktivieren (NO)“ – „Ven.drz.4 aktivieren (NO)“ Zur Blockierung verschiedener Funktionen kann ein externer – "Ven.drz.1 aktivieren (NC) Schaltkontakt mit VVM S320 verbunden werden. Der Kontakt muss potenzialfrei sein. Bei geschlossenem Kontakt findet Die Ventilatordrehzahl ist aktiviert, während der Kontakt eine Blockierung statt.
  • Seite 27 13,0 3 x 230 V (maximale Leistungsaufnahme, werkseitige Einstellung 9 kW) Elektrische Max. (A) L1 Max. (A) L2 Max. (A) L3 Zusatzheizung (kW) 15,1 23,0 17,4 23,0 26,4 19,0 1 Werkseitige Voreinstellung NIBE VVM S320 Kapitel 5 | Elektrische Anschlüsse...
  • Seite 28 Sie können den Reservebetrieb unabhängig davon aktivieren, ob VVM S320 in Betrieb ist oder abgeschaltet. Zum Aktivieren, wenn VVM S320 in Betrieb ist: Ein/Aus- Schalter (SF1) 2 s lang drücken und im Abschaltmenü „Re- servebetrieb“ auswählen. Zum Aktivieren des Reservebetriebs, wenn VVM S320 abge- schaltet ist: Ein/Aus-Schalter (SF1) 5 s lang gedrückt halten.
  • Seite 29 5. Senken Sie den Druck im Klimatisierungssystem auf den normalen Betriebsbereich (ca. 1 bar), indem Sie die Ent- lüftungsventile (QM20, QM22) oder das Sicherheitsventil (FL2) öffnen. 1 Nur VVM S320 für 1x230 V/3 X 230 V. NIBE VVM S320 Kapitel 6 | Inbetriebnahme und Einstellung...
  • Seite 30 (SF1) betätigen. 3. Befolgen Sie die Anweisungen des Startassistenten auf dem Display. Wenn der Startassistent beim Starten von QM11 VVM S320 nicht aktiviert wird, können Sie ihn im Menü 7.7. manuell aufrufen. TIPP! QM22 Eine ausführlichere Einführung in das Regelgerät QM20 der Anlage (Steuerung, Menüs usw.) finden Sie im...
  • Seite 31 Alternative / Einstellung PUMPENDREHZAHL Hier nehmen Sie die Einstellungen für das System vor. Die Heizungsumwälzpumpe (GP1) in VVM S320 arbeitet fre- quenzgesteuert und stellt sich mithilfe der Regelung und ausgehend vom Wärmebedarf selbst ein. Verfügbarer Druck Heizungsumwälzpumpe Verfügbarer Druck Tillgängligt tryck...
  • Seite 32 Sie die sogenannten Heiz- und Kühlkurven für Ihr Haus. Verschobene Heizkurve Mittels der Kurven wird unabhängig von der Außenlufttem- peratur eine gleichmäßige Innentemperatur und damit ein energieeffizienter Betrieb gewährleistet. Anhand dieser Kurven steuert VVM S320 die Wassertemperatur des Klima- tisierungssystems (Vorlauftemperatur) und somit die Innen- temperatur. KURVENVERLAUF Außentemperatur Utetemperatur Der Verlauf der Heiz- bzw.
  • Seite 33 Die Einstellungen für „Eigene Kurve“ werden in Menü 1.30.7 vorgenommen. ABLESEN DER HEIZKURVE Ziehen Sie am Kreis auf der Achse mit der Außenlufttem- peratur. Lesen Sie den Wert der Vorlauftemperatur im Kreis der anderen Achse ab. NIBE VVM S320 Kapitel 6 | Inbetriebnahme und Einstellung...
  • Seite 34 Sie wollen. Im Falle einer Betriebsstörung meldet sich der Alarm direkt per Mail oder mit einer Push-Nachricht an die myUplink-App, was kurzfristige Maßnahmen ermöglicht. Weitere Informationen finden Sie hier: myuplink.com. Spezifikation Sie benötigen Folgendes, damit myUplink mit VVM S320 kommunizieren kann: • ein WLAN oder ein Netzwerkkabel •...
  • Seite 35 Daraufhin wird ein Menü mit verschiedenen Auswahlmög- lichkeiten angezeigt. Für ein „hartes Abschalten“ halten Sie den Aus-ein-Schalter 5 s lang gedrückt. Zum Aktivieren des Reservebetriebs, wenn VVM S320 abge- STATUSLAMPE schaltet ist: Ein/Aus-Schalter (SF1) 5 s lang gedrückt halten. Die Statuslampe zeigt den derzeitigen Betriebsstatus an.
  • Seite 36 Navigation WERKSEITIGE VOREINSTELLUNG Die Werte nach Werkseinstellung sind mit * markiert. VVM S320 hat einen Touchscreen, über den sich die gesamte Navigation durch Berühren und Wischen mit dem Finger er- ledigen lässt. AUSWÄHLEN Die meisten Auswahlmöglichkeiten aktiveren Sie durch leichte Berührung des Displays.
  • Seite 37 Eingestellte Temperatur Das Drop-down-Menü zeigt den aktuellen Status von Arbeitet auf die eingestellte Temperatur hin VVM S320, welche Teile in Betrieb sind und was VVM S320 derzeit ausführt. Die derzeit in Betrieb befindlichen Funktio- nen werden mittels eines Rahmens markiert Zum Einstellen des gewünschten Werts drücken Sie auf die...
  • Seite 38 Verbindung systemen (1 und 2, zwei separate Etagen), die in vier Zonen (1-4, vier verschiedene Räume) unterteilt sind. Temperatur und bedarfsgesteuerte Ventilation können für jede Zone individuell geregelt werden (Zubehör erforderlich). Kapitel 8 | Steuerung – Einführung NIBE VVM S320...
  • Seite 39 Normalerweise genügt eine Stufe. In bestimm- ten Fällen können jedoch mehrere Stufen erforderlich sein. Bei manchen Außeneinheiten muss in Menü 7.3.2.1 die Kühlung aktiviert werden. Für den Betrieb mit Vierrohrkühlung ist Zubehör für die Inneneinheit erforderlich. NIBE VVM S320 Kapitel 9 | Steuerung – Menüs...
  • Seite 40 Außenlufttemperatur eine gleichmäßige Innenraum- ACHTUNG! temperatur gewährleistet. Anhand dieser Heizkurve steuert VVM S320 die Wassertemperatur des Klimatisierungssys- Ein träges Heizsystem, wie z.B. eine Fußbodenhei- tems, die Vorlauftemperatur und somit die Innenraumtem- zung, kann für eine Steuerung per Raumfühler peratur.
  • Seite 41 Im Menü „Kurve, Kühlung“ wird die sogenannte Kühlkurve sierungssystem ein. Dementsprechend berechnet das für das Gebäude angezeigt. Mittels der Kühlkurve wird – VVM S320 niemals eine Temperatur, die unter dem einge- zusammen mit der Heizkurve – unabhängig von der Außen- stellten Wert liegt.
  • Seite 42 Die Heizkurve wird beeinflusst bei einer Abweichung von ±5 matisierungssystem ein. Dementsprechend berechnet °C von der eingestellten Außentemperaturpunkt. VVM S320 niemals eine Temperatur, die über dem hier ein- Achten Sie darauf, dass die richtige Heizkurve gewählt ist, gestellten Wert liegt.
  • Seite 43 Rechts erscheint die verbleibende Zeit für die gewählte Hier wird das Datum der nächsten periodischen Erhöhung Einstellung. angezeigt. Nach Ablauf der Zeit kehrt VVM S320 in den eingestellten Damit eine Bakterienansiedlung im Brauchwasserspeicher Bedarfsmodus zurück. verhindert wird, können Wärmepumpe und Elektroheizpatro- Wählen Sie „Aus“, wenn Sie „Mehr Brauchwasser“...
  • Seite 44 „Periode“ Hier stellen Sie ein, in welchem Zeitraum die Brauchwasserumwälzpumpe aktiv sein soll. Wählen Sie hierzu Aktive Tage, Startzeit und Stoppzeit. HINWEIS! Die Brauchwasserzirkulation wird in Menü 7.4 „Verfügbare Ein-/Ausgänge“ oder über Zubehör aktiviert. Kapitel 9 | Steuerung – Menüs NIBE VVM S320...
  • Seite 45 Einstellbereich: 1 – 24 Monate Hier wird in einem Diagramm gezeigt, wie viel Energie VVM S320 hinzuführt und verbraucht. Es lässt sich einstel- len, über welche Teile Protokoll geführt werden soll. Außer- dem lässt sich auch die Anzeige der Innen- und/oder Außen- temperatur hinzuschalten.
  • Seite 46 Nur Zusatzheizung rungsbedingungen. Sie können die Funktion deaktivieren, Option: Heizung wenn keine Kühlung stattfinden soll. Der Betriebsmodus von VVM S320 ist normalerweise auf ACHTUNG! „Auto“ gestellt. Es ist auch möglich, den Betriebsmodus „Nur Zusatzheizung“ auszuwählen. Mit „Manuell“ können Sie Durch Deaktivieren von "ZH" wird die Wohnung selbst festlegen, welche Funktionen aktiviert werden sollen.
  • Seite 47 Raumtemp. beeinflussen Heiz. Alternative: aus/ein MENÜ 4.2-PLUSFUNKTIONEN Beeinflussungsgrad In den zugehörigen Untermenüs nehmen Sie Einstellungen Einstellbereich: 1 – 10 für eventuell installierte Zusatzfunktionen für VVM S320 Brauchwasser beeinflussen vor. Alternative: aus/ein MENÜ 4.2.3 – SG READY Beeinflussungsgrad Hier stellen Sie ein, welcher Teil Ihres Klimatisierungssystems (z.
  • Seite 48 Verfügung. Einstellungsoptionen: Preis/kWh / CO2 Die Sprache kann unabhängig von dieser Auswahl festgelegt werden. Ist Smart Energy Source™ aktiviert, regelt VVM S320 den Vorrang bzw. das Ausmaß der Nutzung angeschlossener HINWEIS! Energiequellen. Hier können Sie festlegen, ob das System die jeweils preisgünstigste oder die jeweils am stärksten...
  • Seite 49 Hier können Sie alle Einstellungen auf die Werkseinstellungen zurücksetzen, die vom Benutzer aufgerufen werden können (einschließlich der erweiterten Menüs). ACHTUNG! Nach dem Zurücksetzen auf die Werkseinstellun- gen müssen persönliche Einstellungen, wie z. B. Heizkurve, erneut vorgenommen werden. NIBE VVM S320 Kapitel 9 | Steuerung – Menüs...
  • Seite 50 Sie sich bei den Einstellungen nicht sicher sind, nutzen Sie den Modus „Automatisch“, oder wenden Sie sich an Ihren Netzwerkadministrator (oder an eine andere entsprechende Stelle), um weitere Informationen zu erhalten. Kapitel 9 | Steuerung – Menüs NIBE VVM S320...
  • Seite 51 Einstellung (zum Beispiel jeden Mon- Brauchwasser Heizung tag), bis Sie sie im Menü ausschalten. Wenn ein Raumfühler installiert und aktiviert ist, wird die gewünschte Raumtemperatur (°C) für die Zeitperiode einge- stellt. NIBE VVM S320 Kapitel 9 | Steuerung – Menüs...
  • Seite 52 Wenn der Raumfühler nicht aktiviert ist, wird die gewünschte Parallelverschiebung der Heizkurve eingestellt. Zum Ändern der Raumtemperatur um ein Grad genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. Kapitel 9 | Steuerung – Menüs NIBE VVM S320...
  • Seite 53 7.9.3 – Blackbox 1 Siehe Installateurhandbuch für das jeweilige Zubehör. MENÜ 7.1-BETRIEBSEINSTELLUNGEN Hier legen Sie die Betriebseinstellungen für die Anlage fest. MENÜ 7.1.1-BRAUCHWASSER In diesem Menü sind erweiterte Einstellungen für den Brauchwasserbetrieb möglich. NIBE VVM S320 Kapitel 9 | Steuerung – Menüs...
  • Seite 54 Heizungsumwälzpumpe eingestellt haben, legen Sie hier die Auto: Die Heizungsumwälzpumpe arbeitet gemäß aktuellem gewünschte Pumpendrehzahl fest. Betriebsmodus für VVM S320. Min. zulässige Drehzahl: Hier können Sie die Pumpendrehzahl Periodisch: Die Heizungsumwälzpumpe startet ca. 20 s vor beschränken, damit die Heizungsumwälzpumpe im Automa- dem Verdichter und hält 20 s nach ihm an.
  • Seite 55 MENÜ 7.1.6.1-MAX. DIFF. VORLAUFTEMP. Wenn Sie „Manuell gewählte Leistung bei NAT“ nicht aktivie- ren, erfolgt die Einstellung automatisch, dann berechnet Max. Differenz Verdichter also VVM S320 die geeignete Leistung bei NAT. Einstellbereich: 1-25°C MENÜ 7.1.8-ALARM Max. Differenz Zusatzheizung In diesem Menü stellen Sie ein, welche Sicherheitsmaßnah- Einstellbereich: 1-24°C...
  • Seite 56 MENÜ 7.1.10.1-BETRIEBSVORRANG Hier legen Sie fest, wie VVM S320 signalisieren soll, dass auf dem Display ein Alarm angezeigt wird. Autom.modus Folgende Alternativen existieren: VVM S320 stellt die Alternative: aus/ein Brauchwasserbereitung ein und/oder senkt die Raumtem- Min. peratur. Einstellbereich: 0 – 180 Minuten ACHTUNG! Hier legen Sie fest, wie viel Betriebszeit die Anlage für den...
  • Seite 57 Zeit zw. Kühl- und Heizbetrieb: Hier legen Sie fest, wie lange Start aktive Kühlung: Hier legen Sie fest, wann eine aktive VVM S320 warten soll, bis nach Ende des Kühlbedarfs eine Kühlung starten soll. Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt).
  • Seite 58 Wärmepumpe. Wenn der Betriebsmodus „Nur Zusatzheizung“ MENÜ 7.3.3 – WÄRMEPUMPE BENENNEN verwendet werden soll, stellen Sie dies in Menü 4.1 Hier können Sie der an VVM S320 angeschlossenen Wärme- ein. pumpe einen Namen geben. Zur Gewährleistung einer möglichst gleichmäßigen MENÜ...
  • Seite 59 Unter diesem Menü finden Sie Protokolle, in denen Informa- tionen zu Alarmen und durchgeführten Änderungen hinter- Hier können Sie die Bildschirmsperre in VVM S320 aktivieren. legt sind. Das Menü wird bei der Störungssuche eingesetzt. Bei der Aktivierung werden Sie aufgefordert, den gewünsch- ten Code (vier Ziffern) einzugeben.
  • Seite 60 Sie können den Reservebetrieb unabhängig davon aktivieren, 5,306 1,752 ob VVM S320 in Betrieb ist oder abgeschaltet. 3,583 1,426 Zum Aktivieren, wenn VVM S320 in Betrieb ist: Ein/Aus- 2,467 1,136 Schalter (SF1) 2 s lang drücken und im Abschaltmenü „Re- 1,739 0,891 servebetrieb“...
  • Seite 61 USB-SERVICEANSCHLUSS 3. Jetzt werden mit dem festgelegten Intervall die aktuel- len Messwerte aus VVM S320 in einer Datei auf dem USB-Stick gespeichert, und zwar so lange, bis Sie „Pro- tokollierung beenden“ aufrufen. ACHTUNG! Wählen Sie „Protokollierung beenden“, bevor Sie den USB-Stick entfernen.
  • Seite 62 MODBUS TCP/IP ACHTUNG! In VVM S320 ist die Unterstützung von Modbus TCP/IP inte- griert, was im Menü 7.5.9 – „Modbus TCP/IP“ aktiviert wird. Das Wiederherstellen der Menüeinstellungen über den USB-Stick kann nicht rückgängig gemacht Die TCP/IP-Einstellungen werden in Menü 5.2 – „Netzwerk- werden.
  • Seite 63 Komfortstörung In den allermeisten Fällen erkennt VVM S320 eine Betriebs- ACHTUNG! störung (die eine Einschränkung des Komforts bewirken kann) und zeigt diese per Alarm sowie Meldungen mit aus- „Hilfsbetrieb“ auszuwählen bedeutet nicht, dass zuführenden Maßnahmen auf dem Display an. damit das Problem behoben worden wäre, welches den Alarm ausgelöst hat.
  • Seite 64 Thermostate zu drosseln. – Rufen Sie Menü 7.1.6.2 (Strömungseinst. Klimat.system) auf, und justieren Sie den Wert für „NAT“ herunter. • VVM S320 in falschem Betriebsmodus. • Ungleichmäßiger Volumenstrom in den Heizkörpern. – Rufen Sie Menü 4.1 – „Betriebsmodus“ auf. Wenn der Modus „Auto“...
  • Seite 65 DER VERDICHTER DER AUßENEINHEIT STARTET NICHT • Es liegt weder Heiz- oder Brauchwasserbedarf noch Kühlbedarf vor. – VVM S320 fordert weder Heizung noch Brauchwasser oder Kühlung an. • Verdichter aufgrund von Temperaturbedingungen blo- ckiert. – Warten Sie, bis die Temperatur im Betriebsbereich des Produkts liegt.
  • Seite 66 ERS S10-400 ERS 20-250 AKTIVE KÜHLUNG ACS 310 Art.nr. 066 163 Art.nr. 066 068 ACS 310 ist ein Zubehör, mit dem VVM S320 die Kühlproduktion steuern kann. ERS 30-400 Art.nr. 067 248 ERS S40-350 Art.nr. 066 166 Art.nr. 066 165 Das Zubehör erfordert die Installation der NIBE Außeneinheit.
  • Seite 67 Art.nr. 080 321 UKV 300 Kühlung Art.nr. 080 330 OBERSCHRANK TOC 30 Oberschrank zum Kaschieren von Rohren/Ventilationskanälen. Höhe 245 mm Höhe 345 mm Art.nr. 067 517 Art.nr. 067 518 Höhe 385-635 mm Art.nr. 067 519 NIBE VVM S320 Kapitel 12 | Zubehör...
  • Seite 68 Technische Daten Maße Kapitel 13 | Technische Daten NIBE VVM S320...
  • Seite 69 Artikelnummer, 3x400V (E) DK 069 197 Artikelnummer, 3x400V (Rf) NL 069 233 Artikelnummer, 3x230V (Rf) EM 069 201 Artikelnummer, 1x230V (Rf) 069 198 Bei demontierten Füßen beträgt die Höhe ca. 1 940 mm. NIBE VVM S320 Kapitel 13 | Technische Daten...
  • Seite 70 Schaltplan 1X230 V Kapitel 13 | Technische Daten NIBE VVM S320...
  • Seite 71 NIBE VVM S320 Kapitel 13 | Technische Daten...
  • Seite 72 Kapitel 13 | Technische Daten NIBE VVM S320...
  • Seite 73 NIBE VVM S320 Kapitel 13 | Technische Daten...
  • Seite 74 3X230 V Kapitel 13 | Technische Daten NIBE VVM S320...
  • Seite 75 NIBE VVM S320 Kapitel 13 | Technische Daten...
  • Seite 76 Kapitel 13 | Technische Daten NIBE VVM S320...
  • Seite 77 NIBE VVM S320 Kapitel 13 | Technische Daten...
  • Seite 78 3X400 V Kapitel 13 | Technische Daten NIBE VVM S320...
  • Seite 79 NIBE VVM S320 Kapitel 13 | Technische Daten...
  • Seite 80 Kapitel 13 | Technische Daten NIBE VVM S320...
  • Seite 81 NIBE VVM S320 Kapitel 13 | Technische Daten...
  • Seite 82 Mögliche Optionen für AUX-Eingänge, 25 Menü 7 – Service, 53 Externer Vorlauffühler, 22 Modbus TCP/IP, 62 Externer Wärmemengenzähler, 23 Mögliche Optionen für AUX-Ausgang (potenzialfrei wech- Externe Steuerspannung für Steuersystem anschließen, 21 selndes Relais), 26 Mögliche Optionen für AUX-Eingänge, 25 Sachregister NIBE VVM S320...
  • Seite 83 Menü 5 – Verbindung, 50 Menü 6 – Zeitsteuerung, 51 Menü 7 – Service, 53 Stromanschluss, 21 Stromwandler anschließen, 23 Symbole, 4 Symbolschlüssel, 15 Systemprinzip, 15 Tarifsteuerung, 21 Technische Daten, 68–69 Abmessungen, 68 Elektroschaltplan, 70 Technische Daten, 69 Transport, 7 NIBE VVM S320 Sachregister...
  • Seite 87 Hannabadsvägen 5, 285 21 Markaryd Tel. +41 (0)58 252 21 00 biawar.com.pl Tel: +46 (0)433-27 30 00 info@nibe.ch info@nibe.se nibe.ch nibe.se Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu...
  • Seite 88 WS release date: 2023-07-03 08:47 Publish date: 2023-08-28 14:33 Dieses Dokument ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler vor.
