Nibe VVM225 Serviceanleitung

Vorschau ausblenden Andere Handbücher für VVM225:
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
NIBE VVM225
SE
SERVICEINSTRUKTION - Byte av cirku-
lationspump
GB
SERVICE INSTRUCTION - Replacing
the circulation pump
DE
SERVICEANLEITUNG – Wechsel der
Umwälzpumpe
FI
HUOLTO-OHJE - Kiertovesipumpun
vaihtaminen
SIT 2216-1
631149
loading

Verwandte Anleitungen für Nibe VVM225

Inhaltszusammenfassung für Nibe VVM225

  • Seite 1 NIBE VVM225 SERVICEINSTRUKTION - Byte av cirku- lationspump SERVICE INSTRUCTION - Replacing the circulation pump SERVICEANLEITUNG – Wechsel der Umwälzpumpe HUOLTO-OHJE - Kiertovesipumpun vaihtaminen SIT 2216-1 631149...

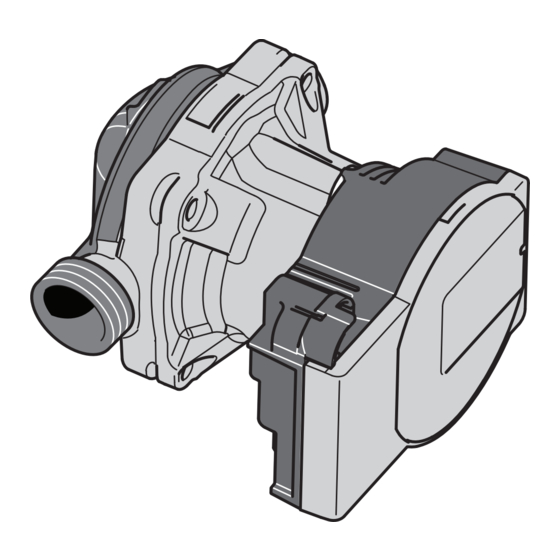

  • Seite 11: Allgemeines

    Deutsch Allgemeines In dieser Serviceanleitung wird der Austausch der Umwälz- pumpe (GP1) in VVM225 beschrieben. Lesen Sie vor Beginn der Arbeiten die gesamte Anleitung vollständig durch. TIPP! Weitere Informationen zu Elektroheizkessel/Innen- einheit und dessen/deren Installation finden Sie in der Installationsanleitung für VVM225. Das Do- kument steht unter nibe.de zum Download bereit.

  • Seite 12: Demontage Der Umwälzpumpe (Gp1)

    Bei der elektrischen Installation und beim Verlegen der Leitungen sind die geltenden nationalen Vor- schriften zu berücksichtigen. Unterbrechen Sie die Spannung für VVM225. Um den Versorgungsanschluss der Umwälzpumpe (GP1) zu lösen, drücken Sie die Verriegelung ein. 5. Lösen Sie die Überwurfmuttern am Ein- und Auslass der Umwälzpumpe (GP1).
  • Seite 13 6. Entfernen Sie die Umwälzpumpe (GP1). NIBE VVM225 | DE...
  • Seite 14 4. Schließen Sie die Strom- und Steuerungskabel am jewei- ligen Anschluss der Umwälzpumpe (GP1) an. Wenn die Umwälzpumpe (GP1) zuvor auf einer Stützplat- te stand, müssen Sie diese entfernen, indem Sie die 2 angebrachten Blindnieten aufbohren. NIBE VVM225 | DE...
