Innenmodul

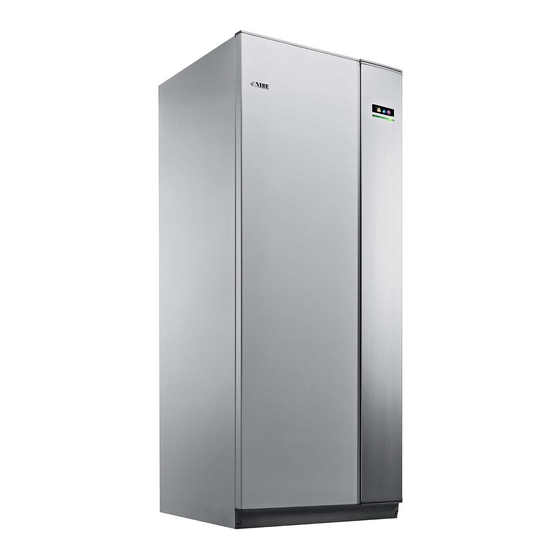

NIBE VVM 500
INSTALLATEURHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe VVM 500

Inhaltszusammenfassung für Nibe VVM 500

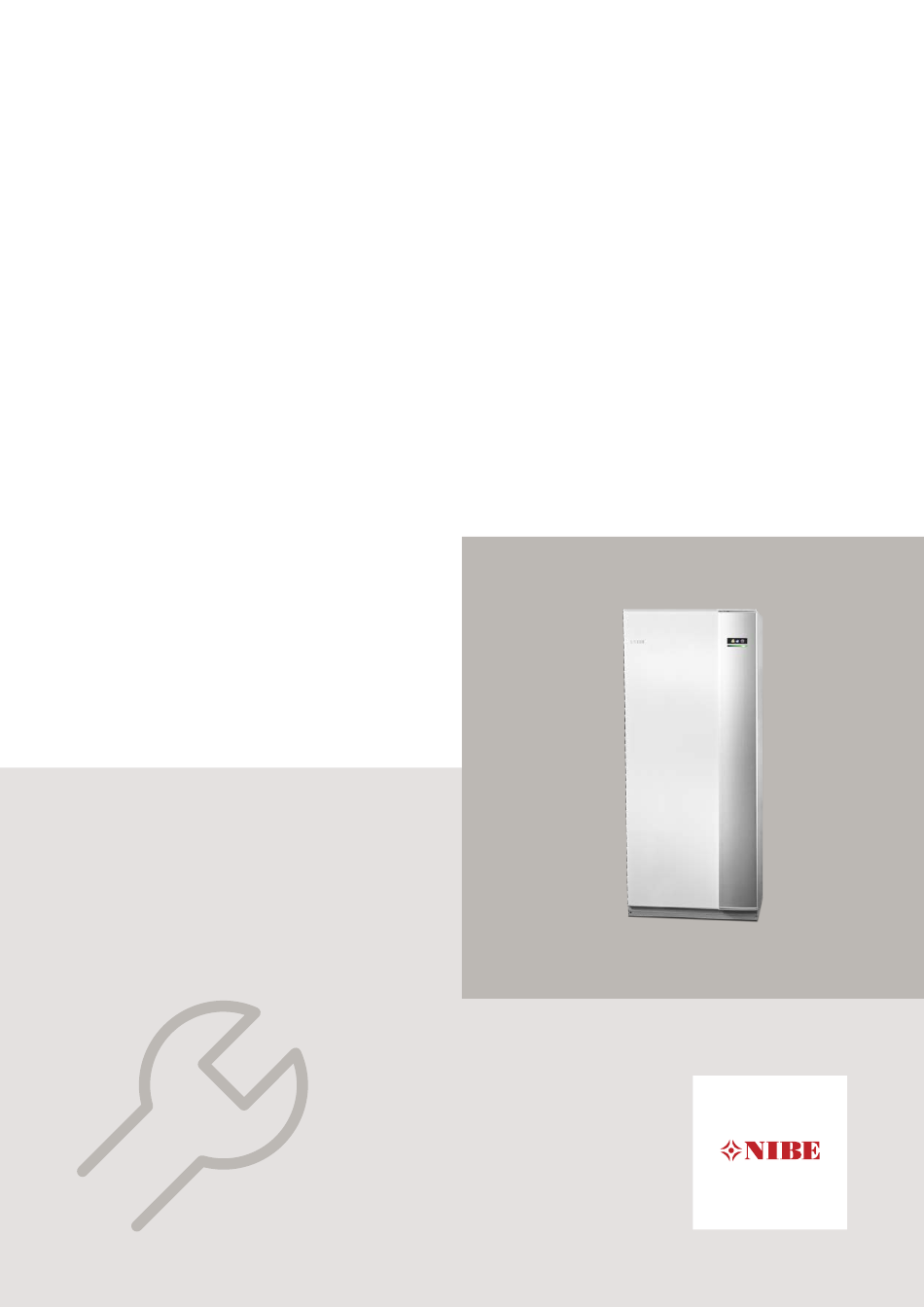

  • Seite 1 IHB DE 2028-10 INSTALLATEURHANDBUCH 431224 Innenmodul NIBE VVM 500...

  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite Innenraumklima einstellen RAUMKLIMA BRAUCHWASSER MEINE ANLAGE INFO Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    11 Zubehör Kalt- und Brauchwasser Installationsvarianten 12 Technische Daten Maße und Abstandskoordinaten 5 Elektrische Anschlüsse Technische Daten Allgemeines Schaltplan Anschlüsse Einstellungen Sachregister Anschlussmöglichkeiten Zubehör anschließen Kontaktinformationen 6 Inbetriebnahme und Einstellung Vorbereitungen Befüllung und Entlüftung Inbetriebnahme und Kontrolle NIBE VVM 500 Inhaltsverzeichnis...

  • Seite 4: Wichtige Informationen

    Nähe elektrischer Komponenten befinden. In diesem Handbuch werden Installations- und Service- vorgänge beschrieben, die von Fachpersonal auszufüh- VVM 500 muss über einen allpoligen Schalter ren sind. installiert werden. Der Kabelquerschnitt muss Dieses Handbuch verbleibt beim Kunden. der verwendeten Absicherung entsprechend dimensioniert sein.

  • Seite 5: Seriennummer

    Dienstleistung anbieten. Seriennummer Eine unsachgemäße Entsorgung des Produkts durch den Benutzer zieht Verwaltungsstrafen gemäß gelten- dem Recht nach sich. ACHTUNG! Die Seriennummer des Produkts ((14 Stellen) benötigen Sie im Service- und Supportfall. NIBE VVM 500 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Installationskontrolle

    Brauchwasser, siehe Abschnitt „Kalt- und Brauchwasser“ Absperrventile Mischventil Sicherheitsventil Strom, siehe Abschnitt „Elektrische An- schlüsse“ Angeschlossene Kommunikationsmo- dule Gruppensicherungen Sicherungen, Innenmodul Sicherungen Gebäude Außenfühler Raumtemperaturfühler Stromwandler Sicherheitsschalter FI-Schutzschalter Einst. des Notbetriebsthermostats Sonstiges Verbunden mit Kapitel 1 | Wichtige Informationen NIBE VVM 500...

  • Seite 7: Außeneinheiten

    Außeneinheiten KOMPATIBLE LUFT-/WASSERWÄRMEPUMPEN NIBE SPLIT HBS 05 AMS 10-6 HBS 05-6 Art.nr. 064 205 Art.nr. 067 578 AMS 10-8 HBS 05-12 Art.nr. 064 033 Art.nr. 067 480 AMS 10-12 HBS 05-12 Art.nr. 064 110 Art.nr. 067 480 AMS 10-16 HBS 05-16 Art.nr.

  • Seite 8: Lieferung Und Transport

    Rückseite gelegt werden. Aufstellung 5 - 40 mm • Stellen Sie VVM 500 im Innenbereich auf einer festen Unterlage auf, die für das Gewicht ausgelegt ist. Nut- zen Sie die einstellbaren Beine des Produkts, um das Gerät waagerecht und stabil aufzustellen.

  • Seite 9: Beiliegende Komponenten

    Beiliegende Komponenten Außenfühler Raumtemperaturfühler O-Ringe Stromwandler PLATZIERUNG Der beiliegende Komponentensatz befindet sich auf dem Produkt. NIBE VVM 500 Kapitel 2 | Lieferung und Transport...

  • Seite 10: Abdeckungen Demontieren

    Lösen Sie die Schrauben an der Ober- und Untersei- Drehen Sie die Abdeckung leicht nach außen. Bewegen Sie die Abdeckung nach hinten und leicht zur Seite. Ziehen Sie die Abdeckung zur Seite. Ziehen Sie die Abdeckung nach vorn. Kapitel 2 | Lieferung und Transport NIBE VVM 500...
  • Seite 11 NIBE VVM 500 Kapitel 2 | Lieferung und Transport...

  • Seite 12: Innenmodulkonstruktion

    3 Innenmodulkonstruktion GP12 W130 XL39 QN10 AA4-XF3 VVM 500 AA4-XF4 BT63 XL18 QN11 FQ10 XL19 XL13 BT54 XL14 QN35 XL30 XL14 XL39 QM20 XL18 XL19 XL13 Kapitel 3 | Innenmodulkonstruktion NIBE VVM 500...

  • Seite 13: Komponentenverzeichnis

    Temperaturfühler, Brauchwasser, Anzeige* BT54 Fühler, Solarspeicher* BT63 Fühler, Heizkreisvorlauf nach Elektroheizpatrone ELEKTRISCHE KOMPONENTEN Heizpatronenkarte Grundkarte Eingangskarte Bedienfeld AA4-XF3 USB-Anschluss AA4-XF4 Serviceanschluss Zusätzliche Relaiskarte Heizpatrone Sicherungsautomat FQ10 Temperaturbegrenzer Betriebsschalter W130 Netzwerkkabel für NIBE Uplink NIBE VVM 500 Kapitel 3 | Innenmodulkonstruktion...

  • Seite 14: Rohranschlüsse

    0,27 Normaußenlufttemperatur betragen die höchsten emp- F2120-12 0,35 fohlenen Temperaturen 55 °C für den Vorlauf und 45 °C (1x230V) für den Rücklauf, doch VVM 500 ist für bis zu 70 °C für F2120-12 0,35 den Vorlauf ausgelegt. F2120-16 0,38 F2120-20...

  • Seite 15: Heizkessel- Und Heizkörpervolumen

    VVM 500 zur Berechnung NIBE empfiehlt für einen höchstmöglichen Komfort, des Ausdehnungsgefäßes be- VVM 500 so nah wie möglich an der Wärmepumpe zu trägt 500 l. Das Volumen des installieren. Ausführliche Informationen zur Positionie- Ausdehnungsgefäßes muss rung der verschiedenen Komponenten siehe Abschnitt mindestens 5% des Systemge- "Installationsalternativen”...

  • Seite 16: Systemprinzip

    Steuersystem und ist für den Solarbetrieb vorbereitet. VVM 500 wird an das Klimatisierungssystem Rückschlagventil angeschlossen. Mischventil VVM 500 ist direkt für den Anschluss an eine kompatible Umwälzpumpe NIBE Luft/Wasser-Wärmepumpe sowie für die Kommu- Heizpatrone nikation mit dieser Pumpe konzipiert, siehe Abschnitt „Außeneinheiten“, und bildet zusammen mit dieser eine...

  • Seite 17: Maße Und Rohranschlüsse

    G25 Innen- durchm. XL4 Anschluss, Brauchwasser G25 Au- ßen- durchm. XL8 Dockungsanschluss von der Wärmepum- G25 Innen- durchm. XL9 Dockungsanschluss zur Wärmepumpe G25 Innen- durchm. XL30 Anschluss, Ausdehnungsgefäß G25 Innen- durchm. 25-50 25-50 XL30 NIBE VVM 500 Kapitel 4 | Rohranschlüsse...

  • Seite 18: Anschluss Einer Luft-Wasser-Wärmepumpe

    Die nationalen Bestimmungen sind zu beachten. Heizungsseite ANSCHLUSS DES KLIMATISIERUNGSSYSTEMS Ein Klimatisierungssystem regelt das Raumklima mithilfe des Regelgerätes im VVM 500 und z.B. Heizkörper, Installationsvarianten Fußbodenheizung/Kühlung, Gebläsekonvektoren usw. • Montieren Sie Ausdehnungsgefäß (CM1) und Mano- VVM 500 kann auf unterschiedliche Weise installiert meter (BP5) am Anschluss XL30.

  • Seite 19: Zusätzlicher Brauchwasserspeicher

    Versionen Eine Umwälzpumpe zur Zirkulation des Brauchwassers AMS 10-6 + HBS 05-6 kann von VVM 500 gesteuert werden. Das zirkulierende Wasser muss eine Temperatur haben, die sowohl eine AMS 10-8 + HBS 05-12 Bakterienansiedlung als auch ein Verbrühen verhindert;...

  • Seite 20: Elektrische Anschlüsse

    Fühlerkabel für einen externen Schaltkontakt muss FQ10-S2 0,5 mm² bis zu 50 m betragen, z. B. EKKX, LiYY o.s.ä. • Bei der Kabelverlegung zum VVM 500 sind die Kabel- FQ10 durchführungen UB1 und UB2 (auf der Abbildung ge- kennzeichnet) zu verwenden. In UB1 und UB2 werden die Kabel von der Rück- zur Vorderseite durch die In-...

  • Seite 21: Erreichbarkeit, Elektrischer Anschluss

    Die Abdeckung für die Eingangskarte lässt sich ohne Werkzeug öffnen. Führen Sie den Schraubendreher (A) ein und biegen Sie die Schnappverriegelung vorsichtig nach unten (B). Winkel Sie die Abdeckung an und nehmen Sie sie NIBE VVM 500 Kapitel 5 | Elektrische Anschlüsse...

  • Seite 22: Kabelarretierung

    Sie die Schnappverriegelung vorsichtig nach unten (B). Winkel Sie die Abdeckung an und nehmen Sie sie KABELARRETIERUNG Verwenden Sie zum Lösen bzw. Befestigen der Kabel an den Anschlussklemmen des Innenmoduls geeignetes Werkzeug. Kapitel 5 | Elektrische Anschlüsse NIBE VVM 500...

  • Seite 23: Anschlüsse

    Fühlerkabel für externe Schaltkontakte nicht näher als 20 cm an Starkstromleitungen verlegt F1245 VVM 500 werden. STROMANSCHLUSS VVM 500 ist mit einer Trennmöglichkeit für die Versor- BT25 AA3-X6 gungsleitung zu installieren. Der Mindestkabelquer- schnitt muss gemäß der verwendeten Absicherung di- EXTERNE STEUERSPANNUNG FÜR mensioniert sein.

  • Seite 24: Außenfühler

    Außenfühler Die Inneneinheit funktioniert auch ohne Raumtempera- Der Außenfühler (BT1) wird an einem schattigen Platz turfühler. Um jedoch auf dem Display von VVM 500 die an der Nord- oder Nordwestseite des Hauses befestigt, Innentemperatur ablesen zu können, muss der Fühler wo z.
  • Seite 25 Beim Anschluss von VVM 500 an die Wärmepumpe muss eine Verbindung mit Anschlussklemme X4:13, X4:14 und X4:15 und an der Eingangsplatine (AA3) her- gestellt werden. AA3-X4 VVM 500 und F2040 / NIBE SPLIT HBS 05 Inomhusmodul VVM 500 AA3-X4 F2040 / HBS 05...

  • Seite 26: Einstellungen

    Notbetriebst- hermostat. Leistung im Notbetrieb Die Leistung der Elektroheizpatrone im Reservebetrieb 15,7 wird über einen DIP-Schalter (SF1) auf der Elektroheiz- 15,7 15,7 patronenplatine (AA1) gemäß der folgenden Tabelle eingestellt. Werkseinstellung: 6 kW. Kapitel 5 | Elektrische Anschlüsse NIBE VVM 500...
  • Seite 27 SF1) in der Werkseinstellung, also 6 kW. Notbetriebsthermostat Die Vorlauftemperatur im Reservebetrieb wird per Thermostat (FQ10-BT30) geregelt. Sie kann auf 35 (Voreinstellung, z.B. Fußbodenheizung) oder 45 °C (z.B. För markvärme! Heizkörper) gestellt werden. För frånluftsvärme! NIBE VVM 500 Kapitel 5 | Elektrische Anschlüsse...

  • Seite 28: Anschlussmöglichkeiten

    Leistungswächter mit Stromwandler Wenn im Gebäude viele Stromverbraucher angeschlos- sen sind und gleichzeitig die elektrische Zusatzheizung in Betrieb ist, können unter Umständen Gebäudehaupt- sicherungen auslösen. VVM 500 ist mit einem Leistungs- 1 2 3 4 wächter ausgerüstet, der mithilfe eines Stromwandlers AA3-X4...

  • Seite 29: Verfügbarer Ausgang

    AUX5 AA3-X6:17-18 Mögliche Optionen für AUX-Eingänge SMO Externt VVM 500 Extern Fühler Ein Temperaturfühler kann an VVM 500 angeschlossen werden. Verfügbare Optionen: • Kühlung/Heizung/Brauchwasser, entscheidet über eine AA3-X6 AA3-X6 Umschaltung zwischen Kühl-, Heiz- und Brauchwas- serbetrieb (auswählbar, wenn für die Luft-Wasser- Im Beispiel oben werden die Eingänge AUX1 (X6:9-10) und AUX2...

  • Seite 30: Externe Funktionsaktivierung

    Zur Aktivierung verschiedener Funktionen kann ein ex- "SG Ready“ ist aktiv. Das System strebt eine Kos- teneinsparung an und kann z. B. einen kostengüns- terner Schaltkontakt mit VVM 500 verbunden werden. tigen Tarif vom Stromversorger oder eine Überkapa- Die Funktion ist aktiviert, während der Kontakt geschlos- zität von einer eventuell vorhandenen eigenen...

  • Seite 31: Mögliche Optionen Für Aux-Ausgang

    Kühlkurve richtet. Die Kühlgradminuten werden nach dem Wert des externen Fühlers (BT64) für Kälteaustritt und Kühlsollwert berechnet. Wurde das Zubehör „aktive Vierrohrkühlung“ aktiviert, wird die Funktion ausgeschaltet. Die Kühlung wird in diesem Fall vom Zubehör erzeugt. NIBE VVM 500 Kapitel 5 | Elektrische Anschlüsse...

  • Seite 32: Zubehör Anschließen

    12 an der Eingangsplatine AA3 verbunden. Verwenden beiliegenden Zubehöranleitung enthalten. Siehe Seite Sie Kabeltyp LiYY, EKKX oder gleichwertig. für die Liste mit Zubehör, das verwendet werden kann für VVM 500. Siehe Zubehörhandbuch für weitere Anweisungen. Hier wird der Kommunikationsanschluss an die gängigs- ten Zubehörkomponenten gezeigt.

  • Seite 33: Inbetriebnahme Und Einstellung

    Start der Wärmepumpe auf dem Display ange- daraufhin das Einfüllventil. geben. Öffnen Sie das extern montierte Sicherheitsventil, bis der Druck in VVM 500 in den normalen Betriebs- Befüllung und bereich sinkt (ca. 1 Bar). Vergewissern Sie sich, dass keine Luft im System eingeschlossen ist, indem Sie Entlüftung...

  • Seite 34: Entleerung Des Klimatisierungssystems

    Im Klimatisierungssystem muss sich Wasser befinden, bevor der Schalter in die Stellung "" Entlüftungsventile gebracht wird. Bringen Sie den Schalter (SF1) an VVM 500 in die Stellung „“. Befolgen Sie die Anweisungen des Startassistenten VVM 500 auf dem Display. Wenn der Startassistent beim Starten von VVM 500 nicht aktiviert wird, können...

  • Seite 35: Navigation Im Startassistenten

    Option/Einstellung startet keine Funktion in VVM 500 automatisch. Seite Der Startassistent erscheint bei jedem Neustart von VVM 500, sofern er nicht auf der letzten Hier können sie erkennen, wo Sie sich im Startassisten- Seite deaktiviert wird. ten befinden. Um zwischen den Seiten im Startassistenten zu blättern, gehen Sie wie folgt vor: Drehen Sie das Wählrad, bis einer der Pfeile in der...

  • Seite 36: Nachjustierung, Entlüftung

    Wählen Sie den Betriebsmodus auto oder ma- nuell aus, wenn die Inneneinheit erneut mit einer Wärmepumpe genutzt werden soll. PUMPENDREHZAHL Beide Umwälzpumpen in VVM 500 sind frequenzgesteu- ert und stellen sich mithilfe der Regelung und ausgehend vom Heizbedarf selbst ein. Verfügbarer Druck Umwälzpumpe, GP1 Verfügbarer Druck...

  • Seite 37: Kühl-/Heizkurveneinstellung

    Außentemp. °C Schritt. HEIZKURVE KÜHLUNG IN ZWEIROHRSYSTEMEN Einstellbereich: 0 bis 15 VVM 500 bietet eine integrierte Funktion für die Kühlung im Zweirohrsystem bis zu 17 °C (Werkseinstellung: Werkseinstellung: 9 18 °C). Dazu muss die Außeneinheit eine Kühlung unter- KÜHLKURVE stützen. (Siehe Installateurhandbuch für die Luft-/Was- serwärmepumpe.) Wenn die Außeneinheit eine Kühlung...

  • Seite 38: Einstellung Der Brauchwasserzirkulation

    Perioden arbeitet die Brauchwasser-Umwälzpumpe ge- temperatur gefallen ist und kein Brauchwasser- oder mäß den Einstellungen oben. Heizbedarf vorliegt, startet VVM 500 die Poolerwärmung. "Betriebszeit" legt fest, wie lange die Brauchwasser- Deaktivieren Sie "aktiviert", um die Poolerwärmung Umwälzpumpe je Betriebszyklus aktiv sein soll.

  • Seite 39: Kühlung Beeinflussen (Zubehör Erforderlich)

    Im Überkapazitätsmodus von „SG Ready“ wird die ge- wünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss an zwei AUX-Eingänge an- geschlossen und in Menü 5.4 aktiviert sein. NIBE VVM 500 Kapitel 6 | Inbetriebnahme und Einstellung...

  • Seite 40: Steuerung - Einführung

    Sie auf Die OK-Taste wird in folgenden Fällen verwendet: die Registerkarte „Software“, um die aktuelle • bestätigt die Auswahl von Untermenü/Opti- Software für die Anlage herunterzuladen. on/eingestelltem Wert im Startassistenten. Kapitel 7 | Steuerung – Einführung NIBE VVM 500...

  • Seite 41: Menüstruktur

    Diese beiden Symbole geben Auskunft RAUMKLIMA BRAUCHWASSER Brauchwassertemperatur darüber, ob der Verdichter in der Außenein- heit oder die Zusatzheizung in VVM 500 blockiert ist. Diese können z. B. aufgrund des in Menü 4.2 gewählten Betriebsmodus, bei einer Betriebsinformationen zeitgesteuerten Blockierung in Menü 4.9.5 oder durch einen Alarm blockiert sein.

  • Seite 42: Steuerung

    So wählen Sie eine andere Option aus: Markieren Sie die gewünschten Optionen. Eine Option ist vorgewählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 7 | Steuerung – Einführung NIBE VVM 500...

  • Seite 43: Verwendung Der Virtuellen Tastatur

    Ecke (bei der Seitenzahl) markiert ist. Drücken Sie die OK-Taste, um zwischen den Schritten des Startassistenten zu wechseln. Wenn der Startassistent hier verlassen wird, deaktiviert er sich automatisch in 60 min NIBE VVM 500 Kapitel 7 | Steuerung – Einführung...

  • Seite 44: Steuerung - Menüs

    1.9.5 - Kühleinstellungen * 1.9.6 - Ventilatorrückstellzeit 1.9.7 - eigene Kurve 1.9.7.1 - Heizung 1.9.7.2 - Kühlung * 1.9.8 - Punktverschieb. 1.9.9 – Nachtabsenkung * 1.9.11 - +Adjust * Zubehör erforderlich. Kapitel 8 | Steuerung – Menüs NIBE VVM 500...

  • Seite 45: Menü 2 - Brauchwasser

    2.9 - erweitert 2.9.2 - BW-Zirk. Menü 3 - INFO 3 - INFO 3.1 - Serviceinfo 3.2 - Verdichterinfo 3.3 - ZH-Info 3.4 - Alarmprotokoll 3.5 - Innentemperaturprotokoll * Zubehör erforderlich. NIBE VVM 500 Kapitel 8 | Steuerung – Menüs...

  • Seite 46: Menü 4 - Meine Anlage

    Menü 4 - MEINE ANLAGE 4 - MEINE ANLAGE 4.1 - Plusfunktionen 4.1.1 - Pool * 4.1.3 - Internet 4.1.3.1 - NIBE Uplink 4.1.3.8 - TCP/IP-Einstellun- 4.1.3.9 - Proxyeinstellungen 4.1.4 - SMS * 4.1.5 - SG Ready 4.1.6 - smart price adapti- on™...

  • Seite 47: Menü 5 - Service

    5.11.1.2 - Ladepumpe (GP12) 5.12 - Land * Zubehör erforderlich. Rufen Sie das Hauptmenü auf und halten Sie die Zurück- Taste für die Dauer von 7 s gedrückt, um das Service- menü aufzurufen. NIBE VVM 500 Kapitel 8 | Steuerung – Menüs...
  • Seite 48 Vorlauftemperatur den berechneten Werkseinstellung Starttemp. Luxus: 52°C Wert um den eingestellten Wert überschreitet, erfolgt ein Zwangsstopp der Zusatzheizung. Einstellbereich Stopptemp. Luxus: 5 bis 70°C Werkseinstellung Stopptemp. Luxus: 55°C Kapitel 8 | Steuerung – Menüs NIBE VVM 500...

  • Seite 49: Menü 5.1.4 - Alarmmaßnahmen

    Werkseinstellung: 16 A das Gebäude auf Dauer beschädigen und eventuell den Energieverbrauch erhöhen. Hier stellen Sie die maximale Leistung für die interne elektrische Zusatzheizung des VVM 500 sowie die Siche- MENÜ 5.1.10 - BETRIEBSMODUS WT-PUMPE rungsgröße für die Anlage ein. betriebsmodus Sie können hier darüber hinaus kontrollieren, welcher...
  • Seite 50 Ihre Anlage nicht Markieren Sie "installiertes Zubehör suchen" und drücken wie vorgesehen funktioniert. Sie die OK-Taste, um automatisch mit VVM 500 verbun- denes Zubehör zu finden. Dieses Menü enthält mehrere Untermenüs, eines für jeden Standard.
  • Seite 51 Eine Funktionsbeschreibung entnehmen Sie der Instal- der Installationsanleitung für das Zubehör. lationsanleitung für das Zubehör. MENÜ 5.3.3 - ZUSÄTZL. KLIMATISIERUNGSYSTEM Im Heizmodus verwenden Einstellbereich: ein/aus Werkseinstellung: ein Im Kühlmodus verwenden Einstellbereich: ein/aus Werkseinstellung: aus NIBE VVM 500 Kapitel 8 | Steuerung – Menüs...
  • Seite 52 Bei aktivierter Funktion können Sie die zugehörigen Einstellungen vornehmen. Gefrierschutz Frostschutztemp.: Hier können Sie festlegen, bei wel- cher Temperatur im Solarkollektor die Umwälzpumpe starten soll, um eine Vereisung zu verhindern. Kapitel 8 | Steuerung – Menüs NIBE VVM 500...

  • Seite 53: Menü 5.3.12 - Ab-/Zuluftmodul

    Sie können auch den minimalen und berechneten Kühl- rend die Außeneinheit gleichzeitig eine Kühlung ausführt. vorlauf begrenzen, um den Feuchtigkeitsniederschlag auf Rohren und Komponenten im Kühlsystem zu verhin- dern. Eine Funktionsbeschreibung entnehmen Sie dem Installateurhandbuch für HTS 40. NIBE VVM 500 Kapitel 8 | Steuerung – Menüs...
  • Seite 54 Hier legen Sie fest, welche Pumpe im System verwen- Impulse pro kWh Hier legen Sie fest, wie viele Impulse det werden soll. pro kWh an VVM 500 gesendet werden sollen. MENÜ 5.3.19 - AKT. VIERROHRK. ACHTUNG! Hier legen Sie fest, welche Pumpe im System verwen- det werden soll.

  • Seite 55: Menü 5.11 - Wärmepumpeneinstellungen

    100% – unabhängig von der Einstellung in Menü 5.1.10. auto: Die Ladepumpe arbeitet gemäß dem aktuellen Betriebsmodus für VVM 500. periodisch: Die Ladepumpe startet und stoppt 20 s vor bzw. nach dem Verdichter in der Wärmepumpe. NIBE VVM 500...

  • Seite 56: Dz Beim Betrieb

    Dadurch stehen für das Produkt landes- spezifische Einstellungen zur Verfügung. Die Sprache kann unabhängig von dieser Auswahl fest- gelegt werden. ACHTUNG! Diese Option wird nach 24 h, einem Neustart des Displays oder einer Programmaktualisie- rung gesperrt. Kapitel 8 | Steuerung – Menüs NIBE VVM 500...

  • Seite 57: Service Servicemaßnahmen

    Dabei besteht potenzielle Verbrühungsgefahr. Ein eventueller Service darf nur von Personen mit entsprechender Kompetenz ausgeführt FÜHLERDATEN werden. Temperatur (°C) Widerstand Spannung (V GS) Bei einem Komponentenwechsel an VVM 500 (kOhm) dürfen nur Ersatzteile von NIBE verwendet werden. 351,0 3,256 251,6 3,240...

  • Seite 58: Update Starten

    USB-SERVICEANSCHLUSS Hier können Sie die Software in VVM 500 aktualisieren. HINWEIS! Damit die folgenden Funktionen nutzbar sind, muss der USB-Stick spezielle Software für VVM 500 von NIBE enthalten. In einem Infofeld oben auf dem Display erscheinen An- gaben (stets auf Englisch) zum wahrscheinlichsten Up- date, dass die Aktualisierungssoftware auf dem USB- Stick ausgewählt hat.

  • Seite 59: Menü 7.2 - Protokollierung

    Menüeinstellungen auf dem USB-Stick ab, um sie später Hier können Sie festlegen, wie aktuelle Messwerte von wiederherstellen zu können oder um sie auf eine andere VVM 500 in einem Protokoll auf dem USB-Stick abgelegt VVM 500-Einheit zu kopieren. werden sollen.

  • Seite 60: Komfortstörung

    10 Komfortstörung In den allermeisten Fällen erkennt VVM 500 eine Be- nicht mehr vor. Wenn noch immer eine rote Anzeige triebsstörung (die eine Einschränkung des Komforts leuchtet und das Menü „Alarm“ auf dem Display sicht- bewirken kann) und zeigt diese per Alarm sowie Meldun- bar ist, besteht die Alarmursache weiterhin.

  • Seite 61: Niedrige Raumtemperatur

    – Wählen Sie im Modus "manuell" die Option "ZH" aus. die Raumtemperatur nur bei kalten Witterungsbedin- gungen niedrig ist, muss möglicherweise der Heiz- – Die Brauchwasserbereitung erfolgt mit VVM 500 im kurvenverlauf in Menü 1.9.1 „Heizkurve“ nach oben Modus „manuell“. Wenn keine Luft-Wasser-Wärme- justiert werden.

  • Seite 62: Der Verdichter Der Luft-Wasser-Wärmepumpe Startet Nicht

    Der Verdichter der Luft-Wasser-Wärmepumpe startet nicht • Es gibt weder Heiz- noch Kühlbedarf (Zubehör für Kühlung erforderlich). – VVM 500 fordert weder Heizung noch Kühlung oder Brauchwasserwärme an. • Verdichter aufgrund von Temperaturbedingungen blockiert. – Warten Sie, bis die Temperatur im Betriebsbereich des Produkts liegt.

  • Seite 63: Zubehör

    AKTIVE KÜHLUNG ACS 310* Dieses Zubehör führt der Wohnung Energie zu, die aus der Ventilationsluft gewonnen wurde. Die Einheit belüftet ACS 310 ist ein Zubehör, mit dem VVM 500 die Kühlpro- das Haus und erwärmt bei Bedarf die Zuluft. duktion steuern kann.

  • Seite 64: Poolerwärmung Pool

    KOMMUNIKATIONSMODUL MODBUS 40 SOLARZELLENEINHEIT NIBE PV Mithilfe von MODBUS 40 kann VVM 500 von einer Daten- Solarzelleneinheit mit 3,2 – 22,4 kW (10 – 80 Module) für unterzentrale in Gebäuden gesteuert und überwacht wer- die eigene Stromerzeugung. den. Die Kommunikation erfolgt in diesem Fall über MODBUS-RTU.

  • Seite 65: Technische Daten

    12 Technische Daten Maße und Abstandskoordinaten 25-50 NIBE VVM 500 Kapitel 12 | Technische Daten...

  • Seite 66: Technische Daten

    Kompatible NIBE-Luft-/Wasserwärmepumpen F2040 6 / 8 / 12 / 16 F2120 8 / 12 / 16 / 20 NIBE SPLIT HBS 05 (AMS 10 + HBS 05 6 / 8 / 12 / 16 Elektrische Daten Zusatzheizungsleistung Nennspannung 400 V 3-phasig WS 50 Hz Max.
  • Seite 67 Stoffe gemäß Verordnung (EG) Nr. 1907/2006, Artikel 33 (Reach) Blei in Messingbauteilen Artikelnummer 069 400 *Gilt bei Komfortmodus Normal, Brauchwasserfluss 8 l/min und Kaltwassereintritt 10 °C. Bei niedrigerem Brauchwasserfluss kann ein gestei- gerter Brauchwasserkomfort erzielt werden. NIBE VVM 500 Kapitel 12 | Technische Daten...

  • Seite 68: Schaltplan

    Schaltplan 3X400V Kapitel 12 | Technische Daten NIBE VVM 500...
  • Seite 69 NIBE VVM 500 Kapitel 12 | Technische Daten...
  • Seite 70 Kapitel 12 | Technische Daten NIBE VVM 500...
  • Seite 71 NIBE VVM 500 Kapitel 12 | Technische Daten...
  • Seite 72 Kapitel 12 | Technische Daten NIBE VVM 500...

  • Seite 73: Sachregister

    Nur Zusatzheizung, 62 Brauchwasserzirkulation, 31 Fehlersuche, 60 Fühlerdaten, 57 Display, 40 Heizungsseite, 18 Klimatisierungssystemanschluss, 18 Einstellung der Brauchwasserzirkulation, 38 Hilfemenü, 43 Einstellungen, 26 Reservebetrieb, 26 Elektrische Anschlüsse, 20, 25 Inbetriebnahme ohne Wärmpumpe, 36 Abdeckungsdemontage, Eingangskarte, 21 NIBE VVM 500 Sachregister...
  • Seite 74 Steuerung – Menüs, 44 Wert einstellen, 42 Menü 5 - SERVICE, 47 Zwischen Seiten blättern, 43 Stromanschluss, 23 Mögliche Optionen für AUX-Ausgang (potenzialfrei Stromwandler anschließen, 28 wechselndes Relais), 31 Symbole, 4 Mögliche Optionen für AUX-Eingänge, 29 Sachregister NIBE VVM 500...
  • Seite 75 Wärmepumpenanschluss, 18 Wert einstellen, 42 Wichtige Informationen, 4 Außeneinheiten, 7 Installationskontrolle, 6 Kennzeichnung, 4 Kompatible Luft-/Wasserwärmepumpen, 7 Recycling, 5 Sicherheitsinformationen, 4 Symbole, 4 Zubehör, 63 Zubehör anschließen, 32 Zurück-Taste, 40 Zusätzliche Umwälzpumpe, 31 Zwischen Seiten blättern, 43 NIBE VVM 500 Sachregister...

  • Seite 79: Kontaktinformationen

    SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu...
  • Seite 80 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbil- dungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Doku- mentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor. ©2020 NIBE ENERGY SYSTEMS...
