Zubehör anschließen
Anweisungen für den Zubehöranschluss sind in der
beiliegenden Zubehöranleitung enthalten. Siehe Seite
70
für die Liste mit Zubehör, das verwendet werden
kann für VVM 310.
Hier wird der Kommunikationsanschluss an die gängigs-
ten Zubehörkomponenten gezeigt.

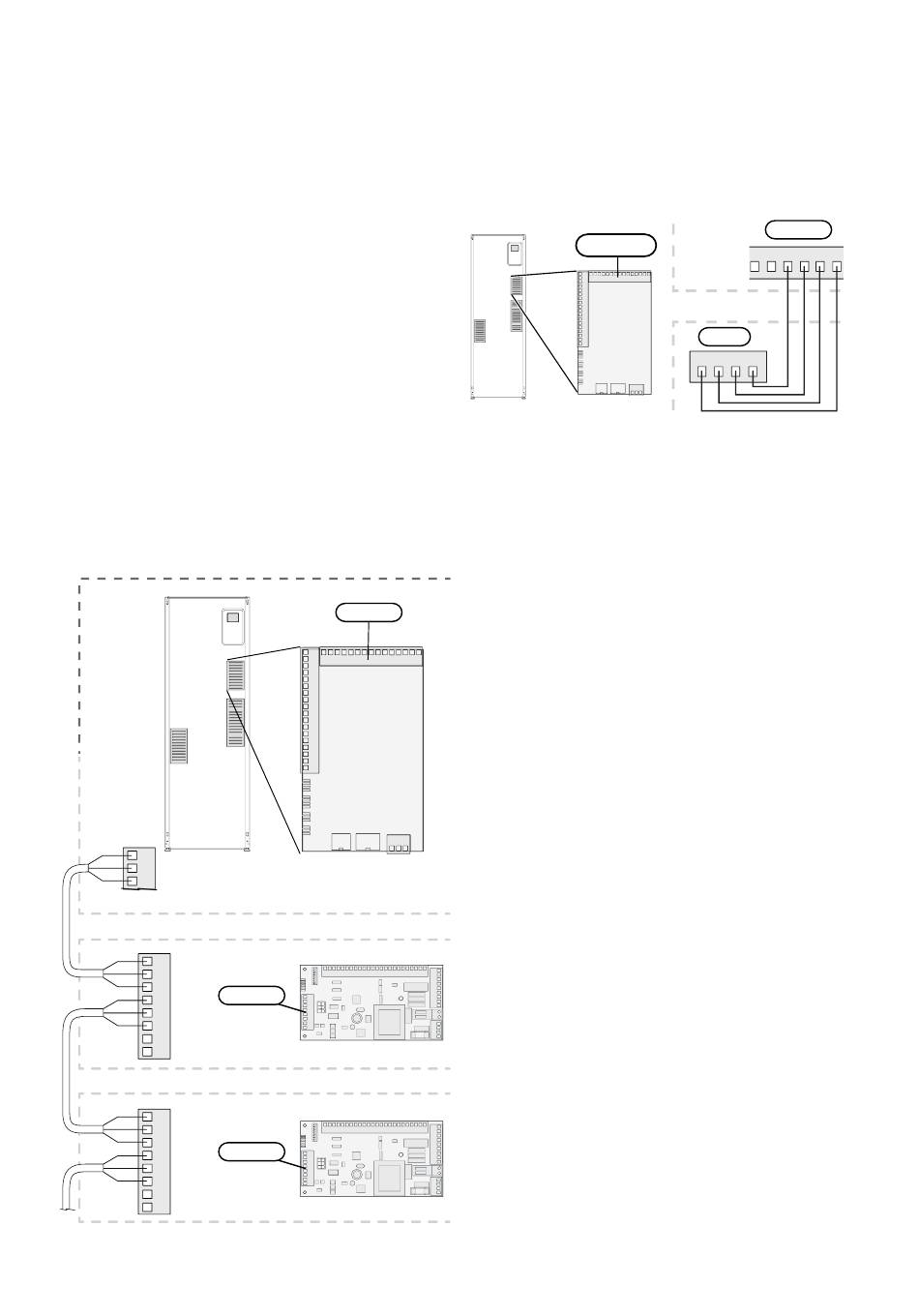

ZUBEHÖR MIT PLATINE AA5
Zubehör mit Platine AA5 wird mit der Anschlussklemme
der Inneneinheit X4:13-15 an der Eingangsplatine AA3
verbunden.
Sollen mehrere Zubehöreinheiten angeschlossen werden
oder sind bereits Zubehöreinheiten installiert, ist die
folgende Anweisung zu befolgen.
Die erste Zusatzplatine ist direkt mit der Anschlussklem-
me für die Inneneinheit AA3-X4 zu verbinden. Die
nächste Platine muss mit der vorherigen in Reihe ge-
schaltet werden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
Siehe Zubehörhandbuch für weitere Anweisungen.
Innenmodul
AA3-X4
A
15
B
14
GND
13
Zubehörplatine 1
AA5-X4
A
1
B
2
GND
3
AA5-X4
A
4
B
5
GND
6
7
8
Zubehörplatine 2
AA5-X4
A
1
B
2
GND
3
A
AA5-X4
4
B
5
GND
6
7
8
NIBE VVM 310
ZUBEHÖR MIT PLATINE AA9
Zubehör mit Platine AA9 wird mit der Anschlussklemme
der Inneneinheit X4:9-12 an der Eingangsplatine AA3
verbunden. Verwenden Sie Kabeltyp LiYY, EKKX oder
gleichwertig.
Siehe Zubehörhandbuch für weitere Anweisungen.
AA3-X4
-X9
9
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
8
-X8
-X2
7
6
5
-X4
4
1
3
2
2
3
1
4
-X10
5
6
-X1
7
N
8
L
PE
PE
-X9
9
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
8
-X8
-X2
7
6
5
-X4
4
1
3
2
2
3
1
4
-X10
5
6
-X1
7
N
8
L
PE
PE
AA3-X4
7
Innenmodul
Zubehör
AA9-X1
12V A
B GND
