Nibe VVM 310 EMK Installateurhandbuch Seite 36

Verfügbare Eingänge
Verfügbare Eingänge an der Eingangsplatine für diese
Funktionen:
AUX1
AUX2
AUX3
AUX4
AUX5

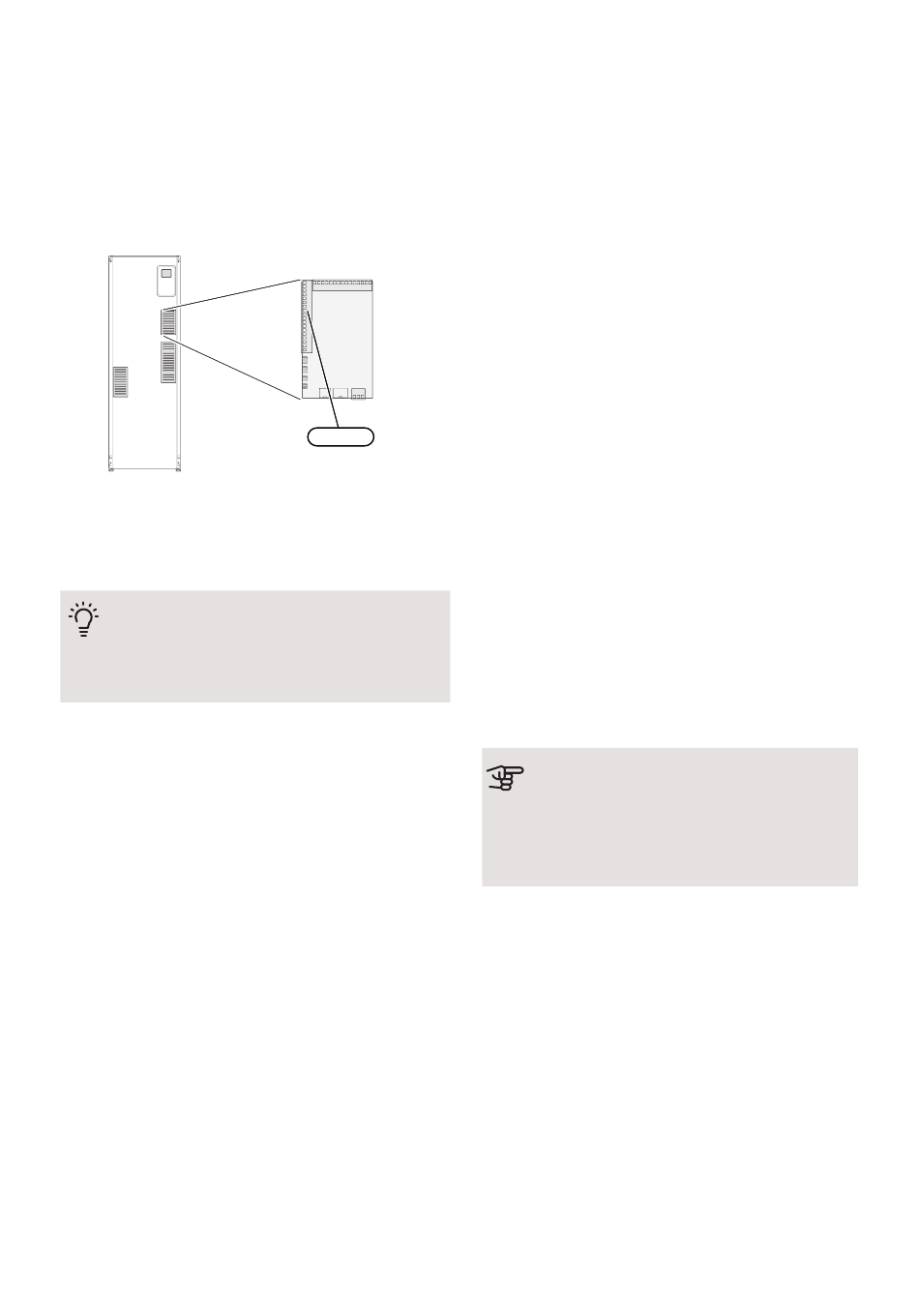

Im Beispiel oben werden die Eingänge AUX1 (X6:9-10) und AUX2
(X6:11-12) an der Eingangsplatine (AA3) genutzt.
Verfügbarer Ausgang
Verfügbarer Ausgang: AA3-X7.
TIP!
Einige der folgende Funktionen lassen sich
ebenfalls über Menüeinstellungen aktivieren
und zeitlich steuern.
Mögliche Optionen für AUX-Eingänge
Fühler
Ein Fühler kann mit VVM 310 verbunden werden. Ver-
wenden Sie einen Zweileiter mit einem Mindestkabel-
querschnitt von 0,5 mm².
Verfügbare Optionen:
• Kühlung/Heizung/ Brauchwasser, entscheidet über
eine Umschaltung zwischen Kühl-, Heiz- und Brauch-
wasserbetrieb (auswählbar, wenn ein Kühlzubehör
installiert ist)
• Vorlauffühler für Kühlung (BT64; wird verwendet,
wenn „aktive Kühlung im Vierrohrsystem" im Ausgang
AA3-X7 aktiviert ist)
Wächter
Verfügbare Optionen:
• Alarm von externen Einheiten. Der Alarm wird mit der
Steuerung verbunden. Demzufolge erscheint die Be-
triebsstörung als Infoalarm auf dem Display. Potenzi-
alfreies NO- oder NC-Signal.
36 Kapitel 5 | Elektrische Anschlüsse
AA3-X6:9-10
AA3-X6:11-12
AA3-X6:13-14
AA3-X6:15-16
AA3-X6:17-18
SMO Externt
VVM 310 Extern
9
B
10
11
A
12
13
14
15
16
AA3-X6
AA3-X6
• Kaminwächterfunktion. (Ein Thermostat, der mit dem
Schornstein verbunden ist. Bei zu geringem Unter-
druck und angeschlossenem Thermostat werden die
Ventilatoren in ERS abgeschaltet. [NC])
Externe Funktionsaktivierung
Zur Aktivierung verschiedener Funktionen kann ein ex-
terner Schaltkontakt mit VVM 310 verbunden werden.
Die Funktion ist aktiviert, während der Kontakt geschlos-
sen ist.
Funktionen, die aktiviert werden können:
• Brauchwasser Komfortmodus „vorüb. Luxus"
• Brauchwasser Komfortmodus „Sparm."
• "externe Justierung
Zur Änderung der Vorlauftemperatur und damit zur
Änderung der Raumtemperatur kann ein potentialfreier
Schaltkontakt mit VVM 310 verbunden werden.
Die Temperatur wird zu °C geändert, wenn der An-
schluss geschlossen (und der Raumfühler angeschlos-
sen sowie aktiviert) ist. Ist kein Raumfühler angeschlos-
sen oder aktiviert, wird die gewünschte Änderung von
„Temperatur" (Parallelverschiebung der Heizkurve)
um die gewählte Schrittanzahl eingestellt. Einstellbe-
reich: -10 bis +10. Für die externe Justierung von Kli-
matisierungssystem 2 bis 8 ist Zubehör erforderlich.
– Klimatisierungssystem 1 bis 8
Die Einstellung der gewünschten Werteänderung
wird in Menü 1.9.2, „externe Justierung" vorgenom-
men.
• SG ready
ACHTUNG!
Diese Funktion kann nur bei Stromnetzen
verwendet werden, die den „SG
Ready"-Standard unterstützen.
„SG Ready" erfordert zwei AUX-Eingänge.
„SG Ready" ist eine intelligente Art der Tarifsteuerung,
bei der der Stromversorger die Innen-, Brauchwasser-
und bzw. oder Pooltemperatur (sofern vorhanden)
beeinflussen oder die Zusatzheizung und bzw. oder
den Verdichter in der Wärmepumpe zu bestimmten
Tageszeiten blockieren kann. (Die Auswahl erfolgt in
Menü 4.1.5, nachdem die Funktion aktiviert wurde.)
Um die Funktion zu aktivieren, verbinden Sie potenzi-
alfreie Schaltkontakte mit zwei Eingängen, die in Menü
5.4 (SG Ready A und SG Ready B) ausgewählt werden.
Ein geschlossener oder geöffneter Kontakt bewirkt
Folgendes:
–
Blockierung (A: Geschlossen, B: Geöffnet)
"SG Ready" ist aktiv. Der Verdichter in Wärmepumpe
und Zusatzheizung wird im Rahmen der aktuellen
Tarifblockierung blockiert.
NIBE VVM 310
