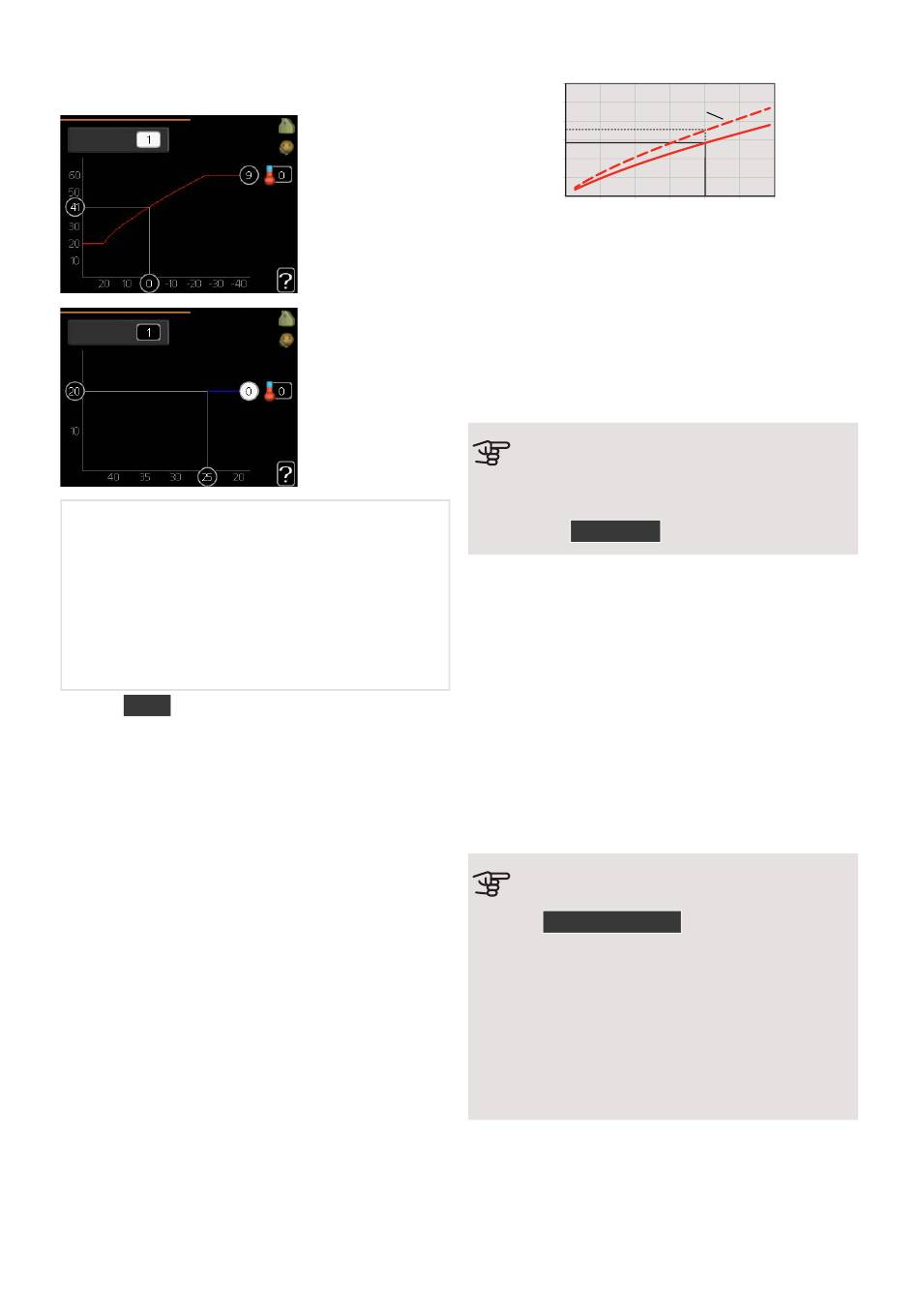

Nibe VVM 310 EMK Installateurhandbuch Seite 44

Kühl-/Heizkurveneinstellung
Heizkurve 1.9.1.1
System
Vorlauftemp. °C
Außentemp. °C
Kühlkurve 1.9.1.2
System
Vorlauftemp. °C
Außentemp. °C
HEIZKURVE
Einstellbereich: 0 bis 15
Werkseinstellung: 9
KÜHLKURVE
Einstellbereich: 0 bis 9
Werkseinstellung: 0
In Menü Kurve kann die so genannte Heizkurve für das
Gebäude eingesehen werden. Mittels Heizkurve wird
unabhängig von der Außenlufttemperatur eine gleichmä-
ßige Innenraumtemperatur und damit ein energieeffizi-
enter Betrieb gewährleistet. Anhand dieser Heizkurve
steuert das Regelgerät des Innenmoduls die Wassertem-
peratur für das Heizsystem, die Vorlauftemperatur, und
somit die Innenraumtemperatur. Hier können Sie die
Heizkurve auswählen und außerdem ablesen, wie sich
die Vorlauftemperatur bei verschiedenen Außenlufttem-
peraturen ändert. Wenn eine Kühlung verfügbar ist,
können ähnliche Einstellungen für die Kühlkurve vorge-
nommen werden.
KURVENVERLAUF
Der Verlauf der Heiz- bzw. Kühlkurve bestimmt, um
wieviel Grad die Vorlauftemperatur erhöht bzw. gesenkt
werden soll, wenn die Außenlufttemperatur sinkt bzw.
steigt. Ein steilerer Kurvenverlauf bewirkt eine höhere
Vorlauftemperatur für die Heizung oder eine niedrigere
Vorlauftemperatur für die Kühlung bei einer bestimmten
Außenlufttemperatur.
44 Kapitel 6 | Inbetriebnahme und Einstellung
Vorlauftemperatur Framledningstempereratur
(°C)
80
70
Steilerer Verlauf der Heizkurve
60
50
40
30
20
0 10 0
Der optimale Verlauf der Heizkurve richtet sich nach den
klimatischen Bedingungen am Aufstellungsort, nach
dem Heizsystem (Heizkörper oder Fußbodenheizung)
sowie der Effizienz der Gebäudeisolierung.
Die Kurve wird bei der Anlageninstallation eingestellt.
Eine Nachjustierung kann jedoch erforderlich sein. Da-
nach muss die Kurve in der Regel nicht mehr geändert
werden.
ACHTUNG!
Bei Feinjustierungen der Innentemperatur
muss die Kurve stattdessen nach oben oder
unten verschoben werden. Dies erfolgt in Me-
nü 1.1 Temperatur
PARALLELVERSCHIEBUNG DER HEIZKURVE
Bei einer Parallelverschiebung der Kurve ändert sich die
Vorlauftemperatur in gleichem Maße bei allen Außenluft-
temperaturen. So steigt z.B. bei einer Kurvenverschie-
bung um +2 Schritte die Vorlauftemperatur bei allen
Außenlufttemperaturen um 5 °C.
VORLAUFTEMPERATUR – MAXIMAL- UND
MINIMALWERTE
Da die Vorlauftemperatur den eingestellten Maximalwert
nicht überschreiten und den eingestellten Minimalwert
nicht unterschreiten kann, flacht die Heizkurve bei diesen
Temperaturen ab.
ACHTUNG!
Bei einer Fußbodenheizung muss normalerwei-
se max. Vorlauftemp.
liegen.
Bei einer Fußbodenkühlung wird min. Vorlauf-
temp. begrenzt, um eine Kondensation zu ver-
meiden.
Wenden Sie sich an Ihren Installateur/Fußbo-
denlieferanten, um Auskunft über die maximal
zulässige Temperatur des Fußbodens zu erhal-
ten.
Die Zahl ganz außen an der Kurve gibt Auskunft über
den Verlauf der Heizkurve. Die Zahl neben dem Thermo-
meter gibt die Parallelverschiebung der Heizkurve an.
Stellen Sie per Wählrad einen neuen Wert ein. Bestäti-
gen Sie die neue Einstellung durch Drücken der OK-
Taste.
-10 -20 -30 -40
Außentemperatur
Utetemperatur
(°C)
.
im Bereich 35-45 °C
NIBE VVM 310
