• Kühlung (Blockierung des Kühlbedarfs)
• intern gesteuerte Zusatzheizung
• Verdichter in der Wärmepumpe EB101
• Tarifblockierung (Zusatzheizung, Verdichter, Heizung,
Kühlung und Brauchwasser werden deaktiviert)
Mögliche Optionen für AUX-Ausgang
ACHTUNG!
Der Relaisausgang darf mit maximal 2 A bei
Wirklast (230V AC) belastet werden.
TIP!
Das Zubehör AXC ist erforderlich, wenn mehr
als eine Funktion mit dem AUX-Ausgang ver-
bunden werden soll.
Anzeigen
• Alarm
• Sammelalarm
• Kühlmodusanzeige (nur, wenn das entsprechende
Zubehör für eine Kühlfunktion vorhanden ist)
• Urlaub
• Abwesenheitsmodus für „Smart Homes" (ergänzend
zu den Funktionen in Menü 4.1.7)
Steuerung
• Brauchwasserumwälzpumpe
• aktive Kühlung im Vierrohrsystem
• externe Heizungsumwälzpumpe
• Zusatzheizung im Ladekreis
HINWEIS!
Der jeweilige Schaltschrank muss mit einer
Warnung für externe Spannung versehen
werden.
30 Kapitel 5 | Elektrische Anschlüsse

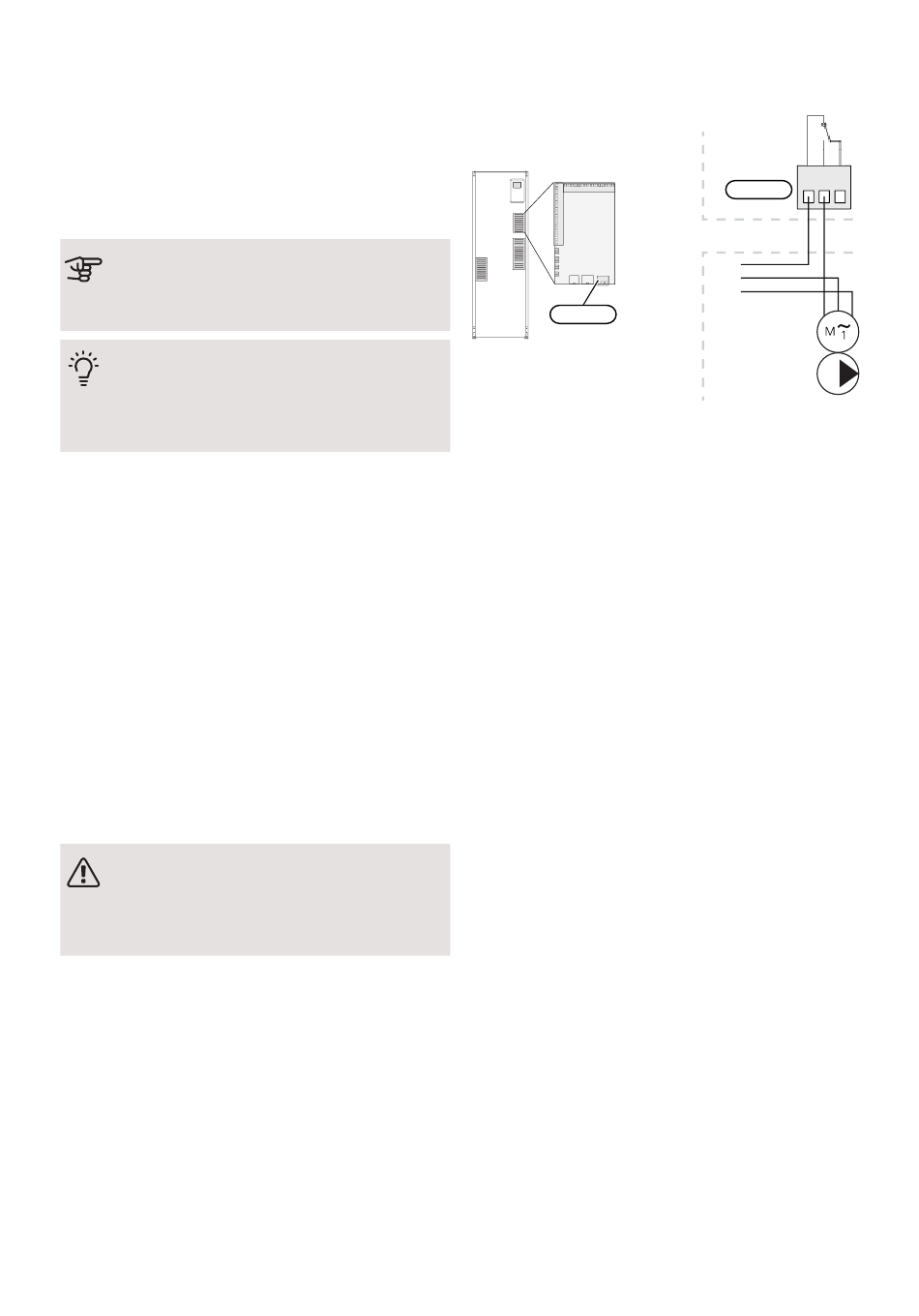

Die externe Umwälzpumpe wird gemäß Abbildung unten
mit dem AUX-Ausgang verbunden.
AA3-X7
Integrierte aktive Kühlung in Vierrohrsystemen
Integrierte aktive Kühlung im Vierrohrsystem mit Luft-
/Wasserwärmepumpe wird über einen Soft-Ausgang
aktiviert.
Eine aktive Kühlung findet über den Verdichter der Luft-
/Wasserwärmepumpe statt.
Wurde „Kühlung im Vierrohrsystem" als funktionsvaria-
bler Ausgang gewählt, wird die Menügruppe 1.9.5 ange-
zeigt. „Kühlung" muss für die Luft-Wasser-Wärmepum-
pe in Menü 5.11.X.1 bzw. per DIP-Schalter an der Luft-
Wasser-Wärmepumpe aktiviert werden, damit eine
Auswahl der Kühlung erfolgen kann.
Die Betriebsstufe Kühlung wird von der Temperatur am
Außenfühler (BT1) und eventuell an einem Raumfühler
(BT50), an einer Fernbedienung oder einem separaten
Raumfühler für Kühlung (BT74) aktiviert (wenn z.B. zwei
verschiedene Räume gleichzeitig beheizt bzw. gekühlt
werden sollen). Bei einem Kühlbedarf werden das Um-
schaltventil für die Kühlung (EQ1-QN12) sowie die
Kühlumwälzpumpe (EQ1-GP12) in der Inneneinheit
(VVM) aktiviert.
Die Kühlung wird gemäß dem Kühlfühler (BT64) und ei-
nem Kühlsollwert geregelt, der sich nach der gewählten
Kühlkurve richtet. Die Kühlgradminuten werden nach
dem Wert des externen Fühlers (BT64) für Kälteaustritt
und Kühlsollwert berechnet.
Wurde das Zubehör „aktive Vierrohrkühlung" aktiviert,
wird die Funktion ausgeschaltet. Die Kühlung wird in
diesem Fall vom Zubehör erzeugt.
1 2 3
C NO NC
AA3-X7
F1X45
VVM 310
Extern
Externt
L
N
PE
L N PE
Umwälzpumpe
