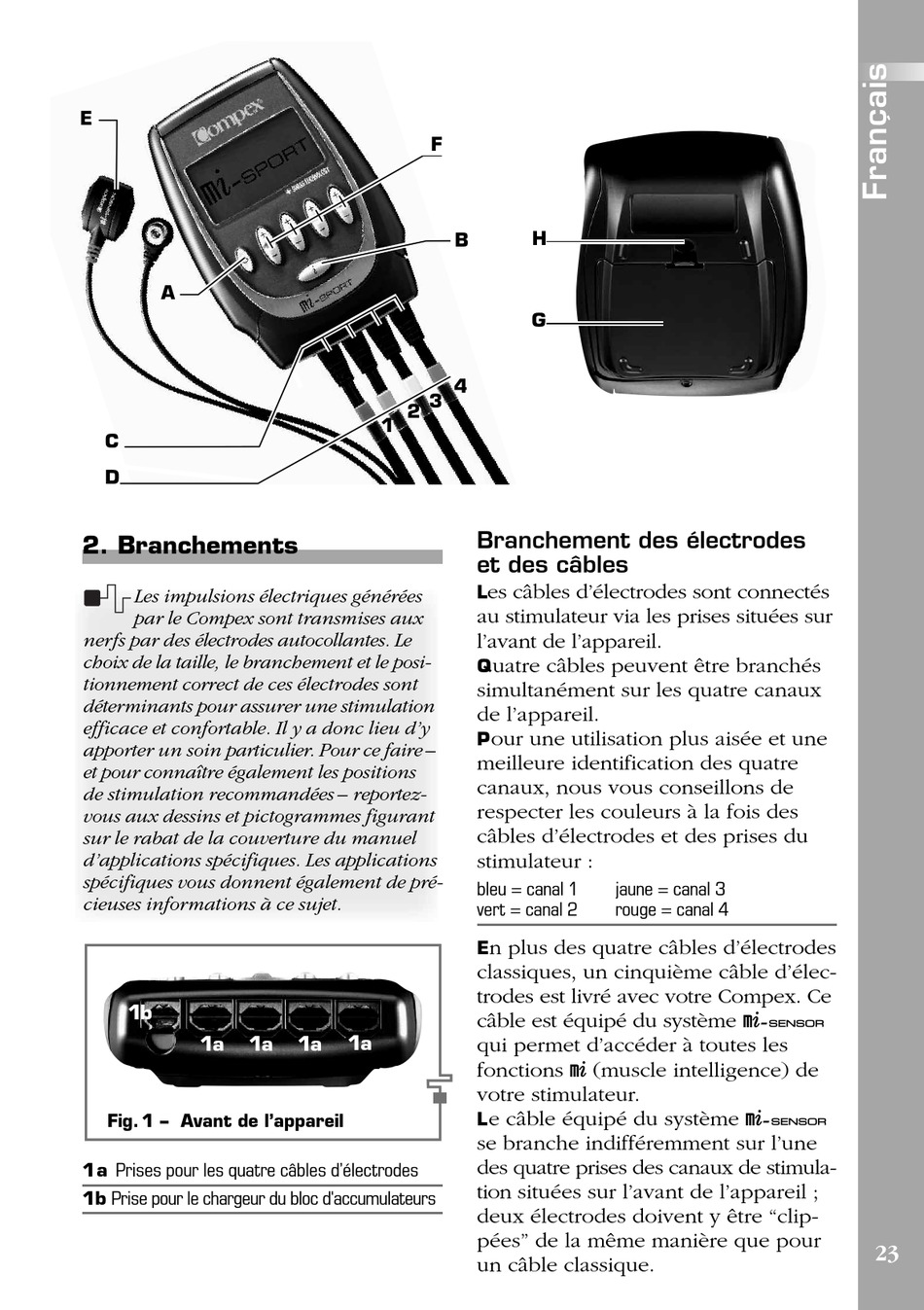

2. Branchements

Les impulsions électriques générées
par le Compex sont transmises aux
nerfs par des électrodes autocollantes. Le
choix de la taille, le branchement et le posi-
tionnement correct de ces électrodes sont
déterminants pour assurer une stimulation
efficace et confortable. Il y a donc lieu d'y
apporter un soin particulier. Pour ce faire –
et pour connaître également les positions
de stimulation recommandées – reportez-
vous aux dessins et pictogrammes figurant
sur le rabat de la couverture du manuel
d'applications spécifiques. Les applications
spécifiques vous donnent également de pré-
cieuses informations à ce sujet.
1b
1a 1a
Fig. 1 – Avant de l'appareil
1a Prises pour les quatre câbles d'électrodes
1b Prise pour le chargeur du bloc d'accumulateurs
F
B
4
4
3
3
2
2
1
1
1a
1a
H
G
Branchement des électrodes
et des câbles
es câbles d'électrodes sont connectés
L
au stimulateur via les prises situées sur
l'avant de l'appareil.
uatre câbles peuvent être branchés
Q
simultanément sur les quatre canaux
de l'appareil.
our une utilisation plus aisée et une
P
meilleure identification des quatre
canaux, nous vous conseillons de
respecter les couleurs à la fois des
câbles d'électrodes et des prises du
stimulateur :
bleu = canal 1 jaune = canal 3
vert = canal 2 rouge = canal 4
n plus des quatre câbles d'électrodes
E
classiques, un cinquième câble d'élec-
trodes est livré avec votre Compex. Ce
câble est équipé du système m—4
qui permet d'accéder à toutes les
fonctions m (muscle intelligence) de
votre stimulateur.
e câble équipé du système m—4
L
se branche indifféremment sur l'une
des quatre prises des canaux de stimula-
tion situées sur l'avant de l'appareil ;
deux électrodes doivent y être "clip-
pées" de la même manière que pour
un câble classique.
