UC***-F77-Serie
Parametrierung und Analyse mit DTM über IO-Link

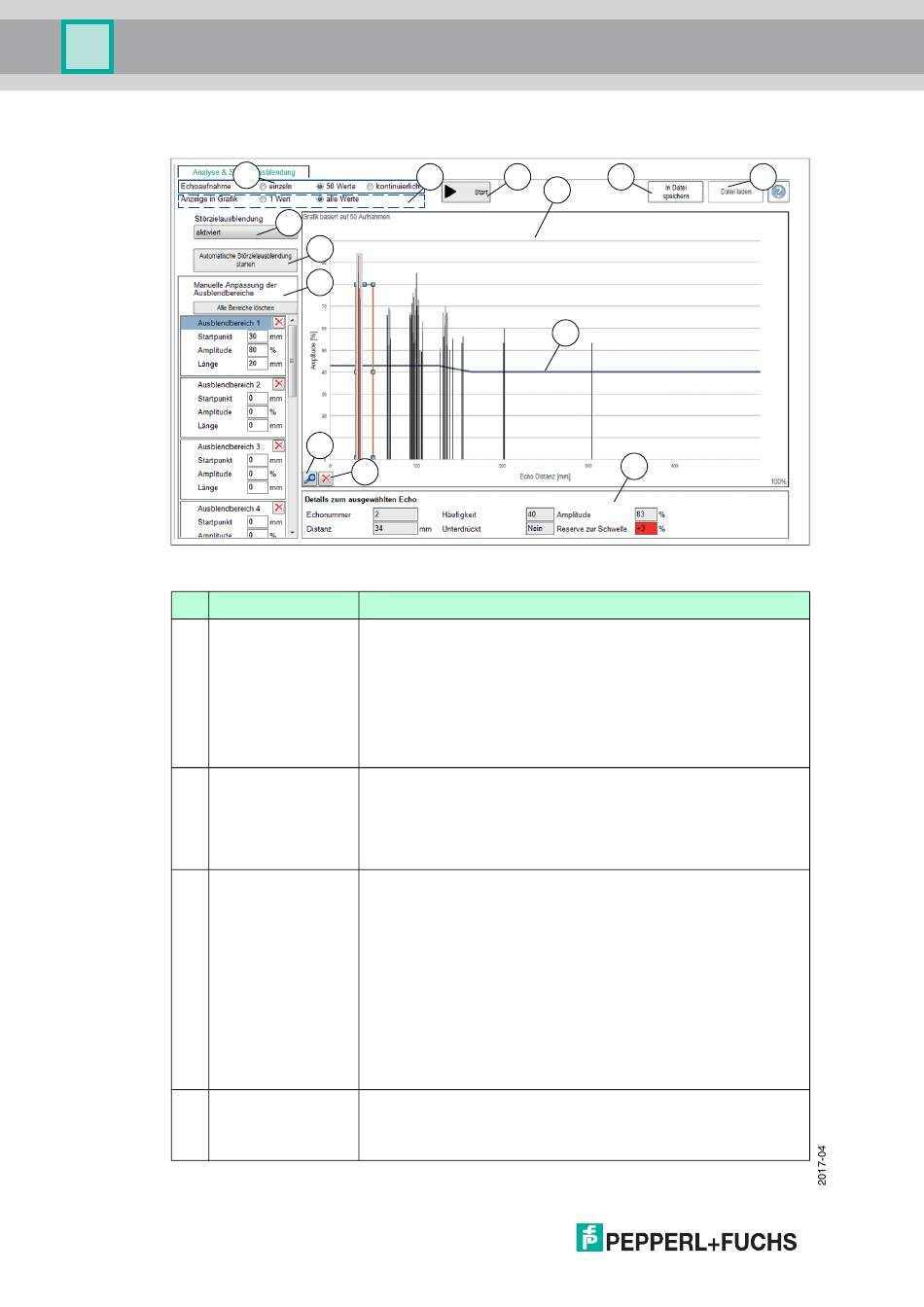

Menübeschreibung
Abbildung 7.10
Nr.
Benennung
1
Echoaufnahme
2
Anzeige in Grafik
3
Start
4
Anzeigebereich
30
1
13
12
11
10
9
Erläuterung
Im Bereich "Echoaufnahme" können Sie einstellen, ob ein
einzelner Wert, 50 Werte oder kontinuierlich Messwerte
aufgenommen werden sollen.
Über die kontinuierliche Anzeige können Sie auch eine
Ausrichthilfe realisieren. Anhand der angezeigten Amplitude des
ausgewerteten Echos können Sie prüfen, ob der Sensor zum
Objekt optimal ausgerichtet ist. Dies ist der Fall, wenn durch
leichte Variation der Ausrichtung keine Erhöhung der angezeigten
Echoamplitude mehr erfolgt.
Im Bereich "Anzeige in Grafik" können Sie einstellen, ob alle
aufgenommenen Echos gesammelt dargestellt werden oder
immer nur das jeweils zuletzt aufgenommene Echobild. Ersteres
empfiehlt sich um in einer Anwendung Ausblendbereiche setzen
zu können, letzteres um gefundene Ausblendbereiche zu
verifizieren.
Die Taste "Start" dient zum Starten und Stoppen der
Echoaufnahmen. Die Taste ändert nach Start der Echoaufnahme
die Benennung in "Stop".
Bei Echoaufnahme "einzeln" stoppt die Echoaufnahme nach
■
einer Messung.
Bei Echoaufnahme "50 Werte" stoppt die Echoaufnahme
■
automatisch nach 50 Messungen. Sie können sie jederzeit
durch erneutes Drücken der Taste stoppen.
Bei Echoaufnahme "kontinuierlich" werden solange
■
Echoaufnahmen durchgeführt, bis Sie die Taste erneut
drücken.
Die aufgenommenen Echos werden während und nach
Abschluss der Aufnahmen in Form von dünnen Säulen angezeigt.
Der Zähler in der oberen linken Ecke zeigt an, wie viele
Echoaufnahmen die aktuelle Darstellung enthält.
2
3
4
7
5
6
8
