Einkopfsystem
Abmessungen
LED ye
Technische Daten
Allgemeine Daten
Erfassungsbereich
Einstellbereich
Blindzone
Normmessplatte
Wandlerfrequenz
Ansprechverzug
Anzeigen/Bedienelemente
LED grün
LED gelb
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com

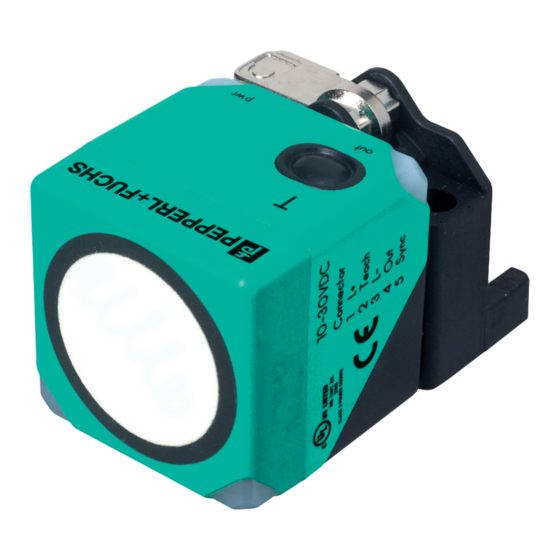

Ultraschallsensor
UC4000-L2-E5-V15-Y70120089
<
Sensorkopf umsetzbar und drehbar
<
Rundum sichtbare Funktionsanzeige
<
Schnellmontageverschluss
<
Parametrierbar
<
Kundenspezifische Konfiguration
LED gn
LED ye
LED gn
67
40
5.5
46
60
200 ... 4000 mm
240 ... 4000 mm
0 ... 200 mm
100 mm x 100 mm
ca. 85 kHz
minimal : 110 ms
Werkseinstellung: 280 ms
Betriebsanzeige
Schaltzustand
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
ø 5.5
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pepperl+Fuchs UC4000-L2-E5-V15-Y70120089
Inhaltszusammenfassung für Pepperl+Fuchs UC4000-L2-E5-V15-Y70120089
- Seite 1 Ansprechverzug minimal : 110 ms Werkseinstellung: 280 ms Anzeigen/Bedienelemente LED grün Betriebsanzeige LED gelb Schaltzustand Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com...
-
Seite 2: Technische Daten
120 g Werkseinstellungen Ausgang naher Schaltpunkt: 240 mm ferner Schaltpunkt: 4000 mm Ausgangsfunktion: Fensterfunktion Ausgangsverhalten: Schließer Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com... -
Seite 3: Anschlussbelegung
Rundstab Ø 25 mm -1500 1000 2000 3000 4000 5000 6000 Abstand X [mm] breite Schallkeule schmale Schallkeule Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com... - Seite 4 Ultraschallsensor UC4000-L2-E5-V15-Y70120089 Zubehör UC-PROG1-USB Programmieradapter V15-G-2M-PVC Kabeldose, M12, 5-polig, PVC-Kabel UB-PROG2 Programmiergerät Microsoft .NET Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com...
-
Seite 5: Programmierung
2x: Fensterfunktion 3x: Hysteresefunktion. 2. Drücken Sie kurz die Programmiertaste, um nacheinander durch die Ausgangsfunktionen zu navigieren und wählen Sie so die gewünschte Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com... -
Seite 6: Werkseinstellung
Die Möglichkeit zur Synchronisation steht während des Programmiervorgangs nicht zur Verfügung und umgekehrt kann während der Synchronisation der Sensor nicht programmiert werden. Folgende Synchronisationsarten sind möglich: Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com... - Seite 7 Treiberstrom nach +U n * High-Pegel/Eingangsimpedanz (n = Anzahl der zu synchronisierenden Sensoren) Treiberstrom nach 0V n * Ausgangsstrom (n = Anzahl der zu synchronisierenden Sensoren). Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001...
