UC***-F77-Serie
Inbetriebnahme mit IO-Link mithilfe von PACTware und DTM
Aufbau der Sensorkommunikation mit PACTware (schrittweise)
1. Starten Sie PACTware durch Doppelklicken auf das PACTware-Symbol.

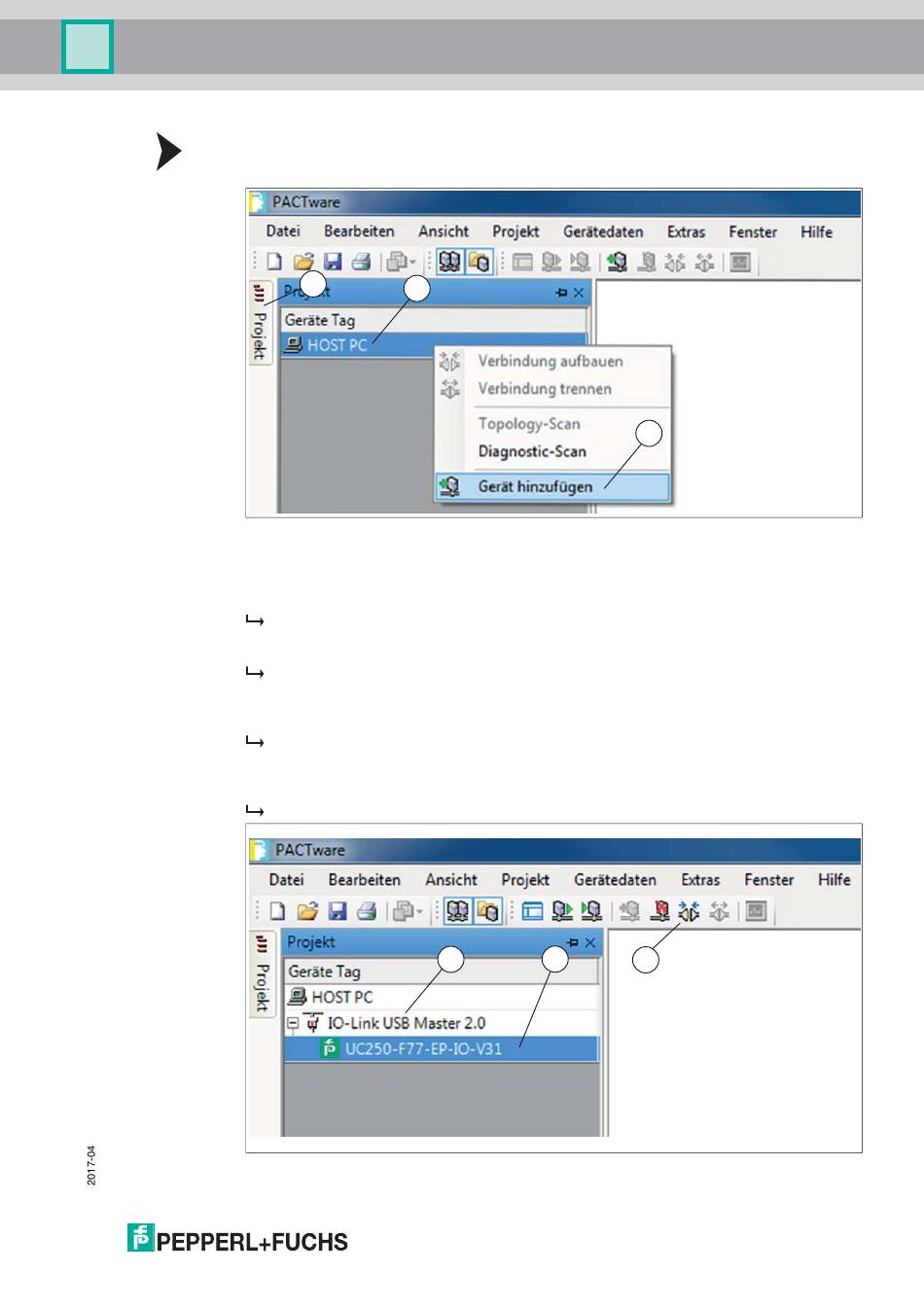

Abbildung 6.1
2. Klicken Sie links oben auf Projekt (1).
3. Klicken Sie auf Host PC (2), dann auf die rechte Maustaste und auf Gerät hinzufügen (3).
Ein Auswahlfester zur Geräteauswahl wird angezeigt
4. Markieren Sie in dem Auswahlfenster "IO-Link USB Master..." und bestätigen Sie mit OK.
Der IO-Link USB Master wird als Gerät in das Projekt eingebaut.
5. Klicken Sie im Projekt auf IO-Link USB Master... (4), dann auf die rechte Maustaste und in
der nun erweiterten Auswahl auf Gerät hinzufügen.
Das Auswahlfester zur Geräteauswahl wird erneut angezeigt mit allen verfügbaren DTMs
und IODDs.
6. Wählen Sie den gewünschten DTM aus und bestätigen Sie mit OK.
Der DTM wird in das Projekt eingebaut (5) hier als Beispiel "UC250-F77-EP-IO-V31".
Abbildung 6.2
1
2
4
3
5
6
