PHA...-F200*-R2*
Produktbeschreibung
1
2
3

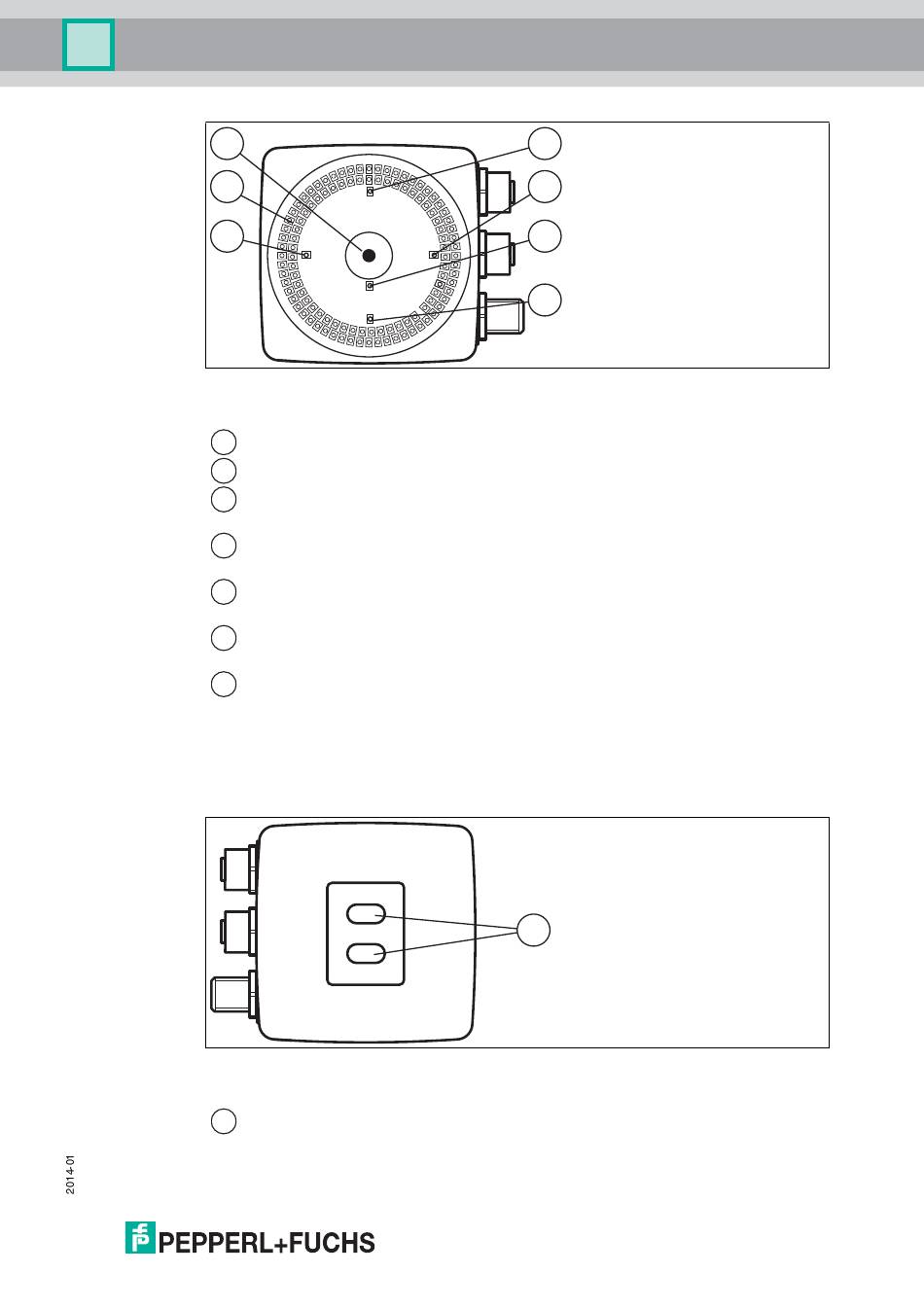

Abbildung 4.3 Anzeigen Kameraseite
Kamera
1
LEDs Infrarot-Beleuchtung
2
-X Position
3
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
-Y Position
4
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
+X Position
5
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
Automatik
6
Rote LED. Blinkt, wenn sich der Sensor im Automatikbetrieb befindet.
+Y Position
7
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
Auf dem Vision Sensor sind an der Rückseite 2 Bedientaster angebracht. Mit
diesen Bedientasten können Sie die IP-Adresse des Geräts auf den Default-Wert
zurücksetzen. Siehe "IP-Adresse zurücksetzen" auf Seite 27
Abbildung 4.4 Bedienelemente
Bedientasten 1 und 2
1
1
1
2
4
5
6
7
9
