PHA...-F200*-R2*
Installation
5.4
Anschluss des Sensors
Versorgungsspannung anlegen
Um den Sensor mit Spannung zu versorgen, gehen Sie wie folgt vor:
1. Stecken Sie die Buchse M12, 8-polig in den Stecker 24 V DC + IO an der Ge-
2. Drehen Sie die Überwurfmutter über den Steckverbinder, bis zum
3. Verbinden Sie nun die Spannungsversorgung mit dem passenden Pin der
1
2
3
4
5
6
7
8
Tipp
Für eine schnellere Verbindung der Versorgungsspannung mit dem Sensor
können Sie das vorkonfektionierte Anschlusskabel verwenden. Dieses finden Sie
im Kapitel Zubehör.
16
häuseseite. siehe Kapitel 4.3.
Endanschlag. Damit ist das Versorgungskabel gegen versehentliches
Herausziehen gesichert.
M12 Buchse.
1
8
7
2
6
3
5
4

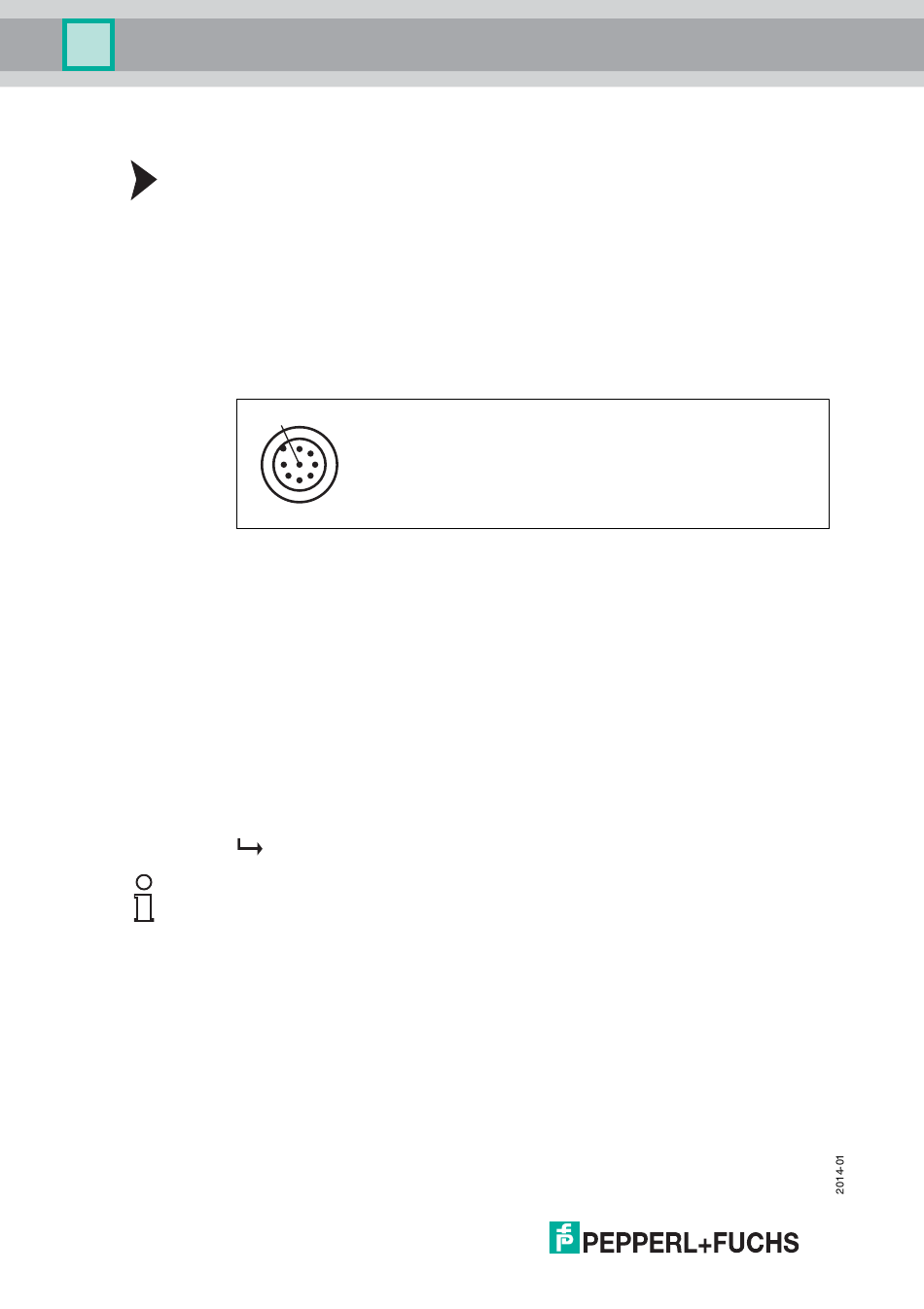

Abbildung 5.1 Anschlussbelegung Betriebsspannung und Eingänge und Ausgänge
OUT +X
+UB
OUT +Y
OUT -Y
OUT -X
IN 1 Zyklusstop
GND
IN 2 Relativhub
Die Versorgungsspannung ist nun angelegt.
