Drucktransmitter LHC-M51, PPC-M51
Montage

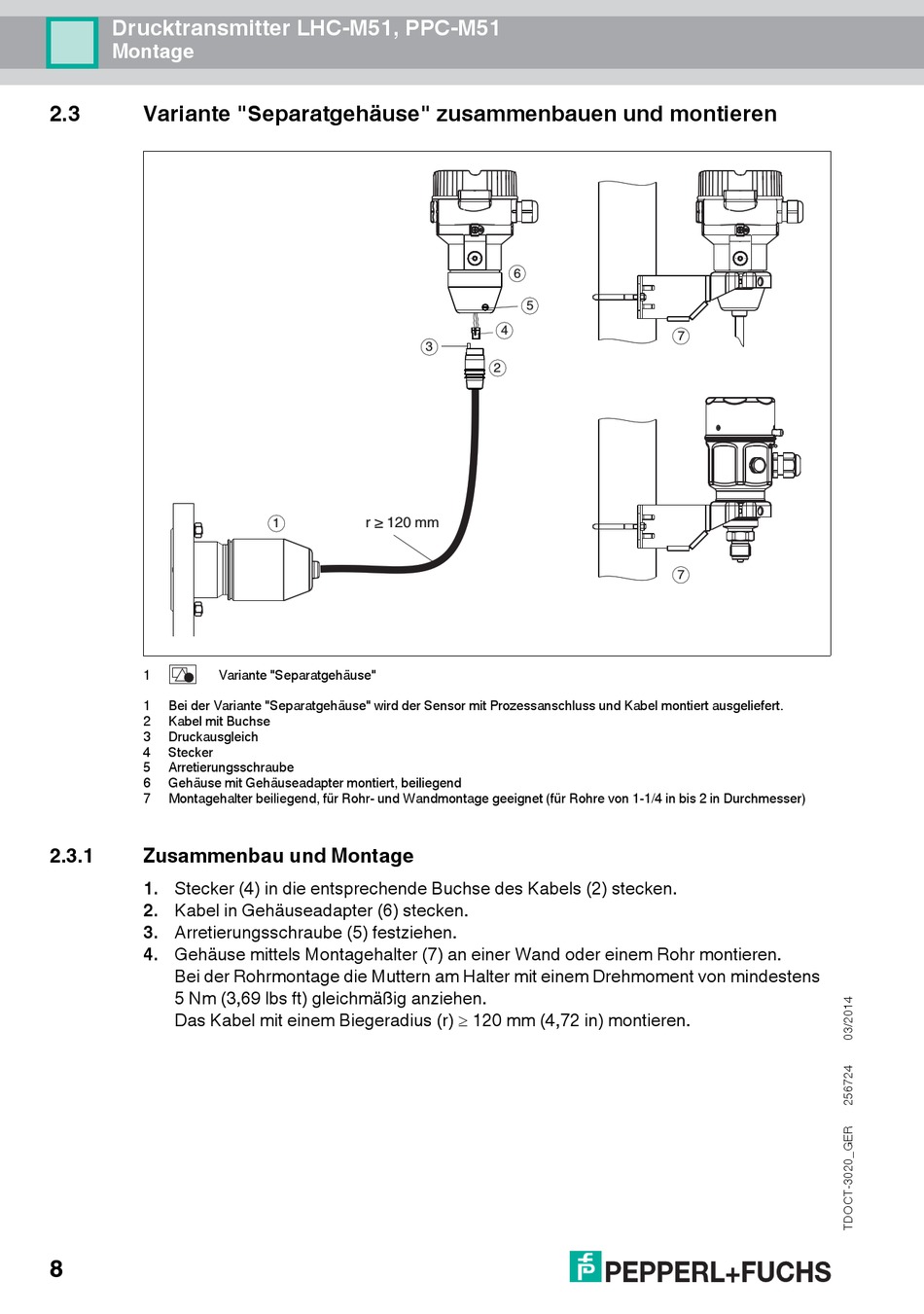

2.3 Variante "Separatgehäuse" zusammenbauen und montieren
1 Variante "Separatgehäuse"
1 Bei der Variante "Separatgehäuse" wird der Sensor mit Prozessanschluss und Kabel montiert ausgeliefert.
2 Kabel mit Buchse
3 Druckausgleich
4 Stecker
5 Arretierungsschraube
6 Gehäuse mit Gehäuseadapter montiert, beiliegend
7 Montagehalter beiliegend, für Rohr- und Wandmontage geeignet (für Rohre von 1-1/4 in bis 2 in Durchmesser)
2.3.1

Zusammenbau und Montage

1. Stecker (4) in die entsprechende Buchse des Kabels (2) stecken.
2. Kabel in Gehäuseadapter (6) stecken.
3. Arretierungsschraube (5) festziehen.
4. Gehäuse mittels Montagehalter (7) an einer Wand oder einem Rohr montieren.
Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens
5 Nm (3,69 lbs ft) gleichmäßig anziehen.
Das Kabel mit einem Biegeradius (r) 120 mm (4,72 in) montieren.
8
3
r 120 mm
1
≥
6
5
4
2
7
7
