5
Montage und Anschluss
5.1
Montage
Der Messumformer ED2-UT-Ex2 ist eine Einfach-Europakarte im Format
100 mm x 160 mm gemäß DIN 41494.
Europakarten sind, durch ihre Bauart bedingt, in einem
Baugruppenträger mit der Mindestschutzart IP20, z. B. BGT21/E... von
Pepperl+Fuchs einzubauen.
Bei widrigen Umgebungsbedingungen (Wasser, kleine Fremdkörper)
müssen auch Karten in Baugruppenträgern durch entsprechende
Maßnahmen zusätzlich geschützt werden.
Genaue Angaben zu den Montagemöglichkeiten, z. B. unter Verwendung des
Trennkammersystems Ex-TKS, finden Sie im Europakarten-Katalog bzw. im
CD-ROM Katalog von Pepperl+Fuchs.

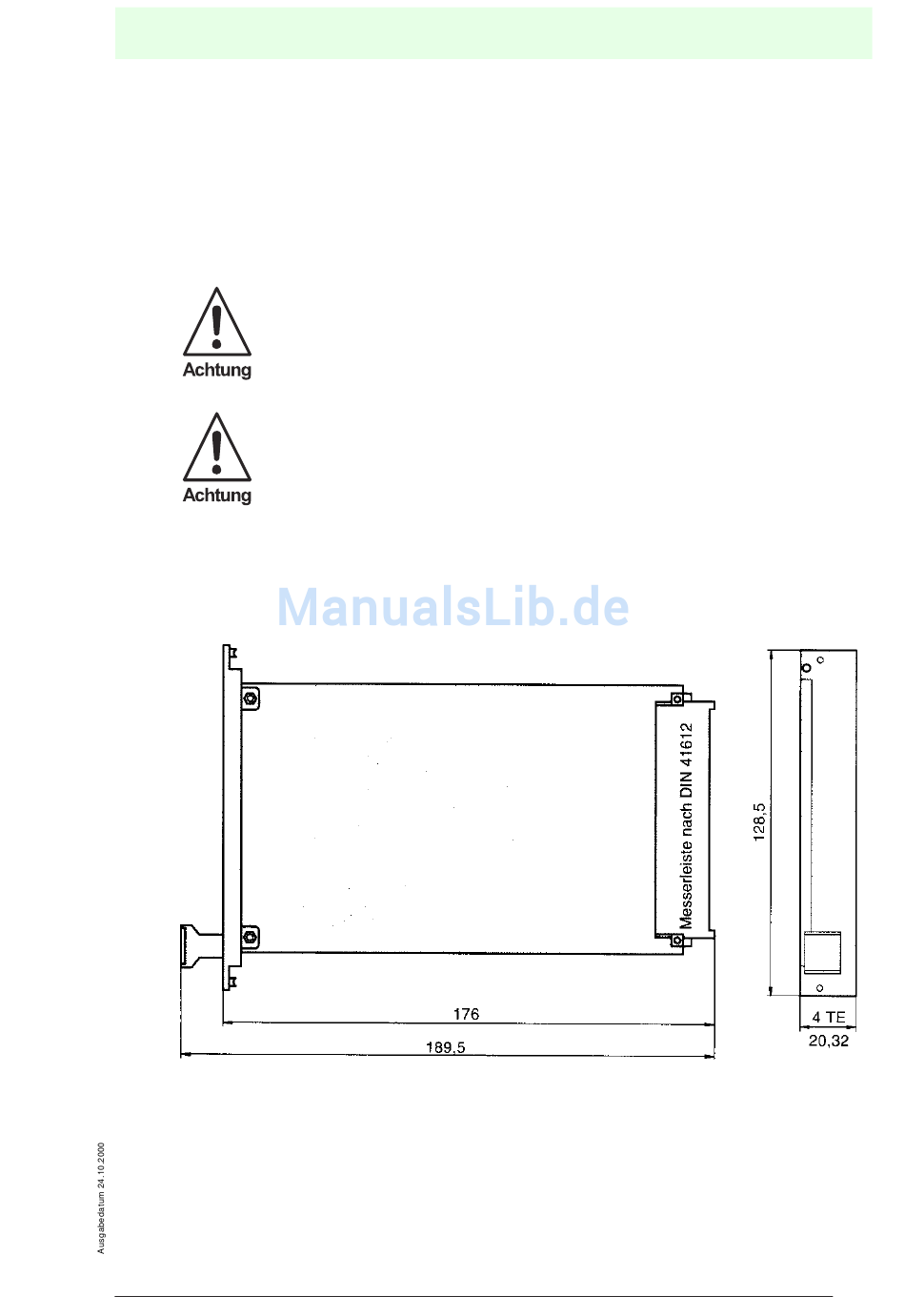

Bild 5.1:
Maße ED2-UT-Ex2 (in mm)
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
