Drucktransmitter LHC-M51, PPC-M51
Bedienung

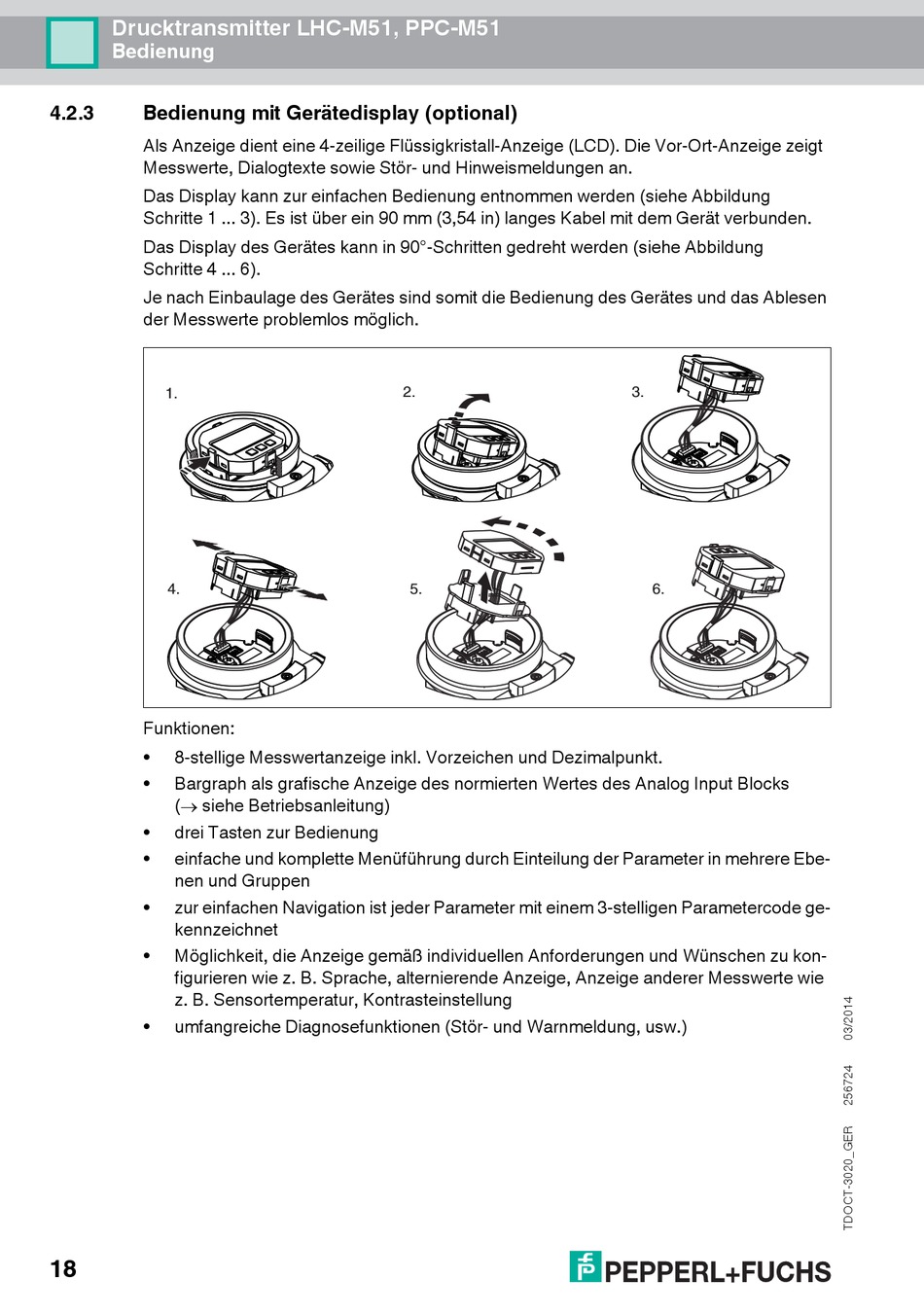

4.2.3 Bedienung mit Gerätedisplay (optional)
Als Anzeige dient eine 4-zeilige Flüssigkristall-Anzeige (LCD). Die Vor-Ort-Anzeige zeigt
Messwerte, Dialogtexte sowie Stör- und Hinweismeldungen an.
Das Display kann zur einfachen Bedienung entnommen werden (siehe Abbildung
Schritte 1 ... 3). Es ist über ein 90 mm (3,54 in) langes Kabel mit dem Gerät verbunden.
Das Display des Gerätes kann in 90°-Schritten gedreht werden (siehe Abbildung
Schritte 4 ... 6).
Je nach Einbaulage des Gerätes sind somit die Bedienung des Gerätes und das Ablesen
der Messwerte problemlos möglich.
1.
4.
Funktionen:
• 8-stellige Messwertanzeige inkl. Vorzeichen und Dezimalpunkt.
• Bargraph als grafische Anzeige des normierten Wertes des Analog Input Blocks
( siehe Betriebsanleitung)
• drei Tasten zur Bedienung
• einfache und komplette Menüführung durch Einteilung der Parameter in mehrere Ebe-
nen und Gruppen
• zur einfachen Navigation ist jeder Parameter mit einem 3-stelligen Parametercode ge-
kennzeichnet
• Möglichkeit, die Anzeige gemäß individuellen Anforderungen und Wünschen zu kon-
figurieren wie z. B. Sprache, alternierende Anzeige, Anzeige anderer Messwerte wie
z. B. Sensortemperatur, Kontrasteinstellung
• umfangreiche Diagnosefunktionen (Stör- und Warnmeldung, usw.)
18
2.
5.
3.
6.
