Drucktransmitter LHC-M51, PPC-M51

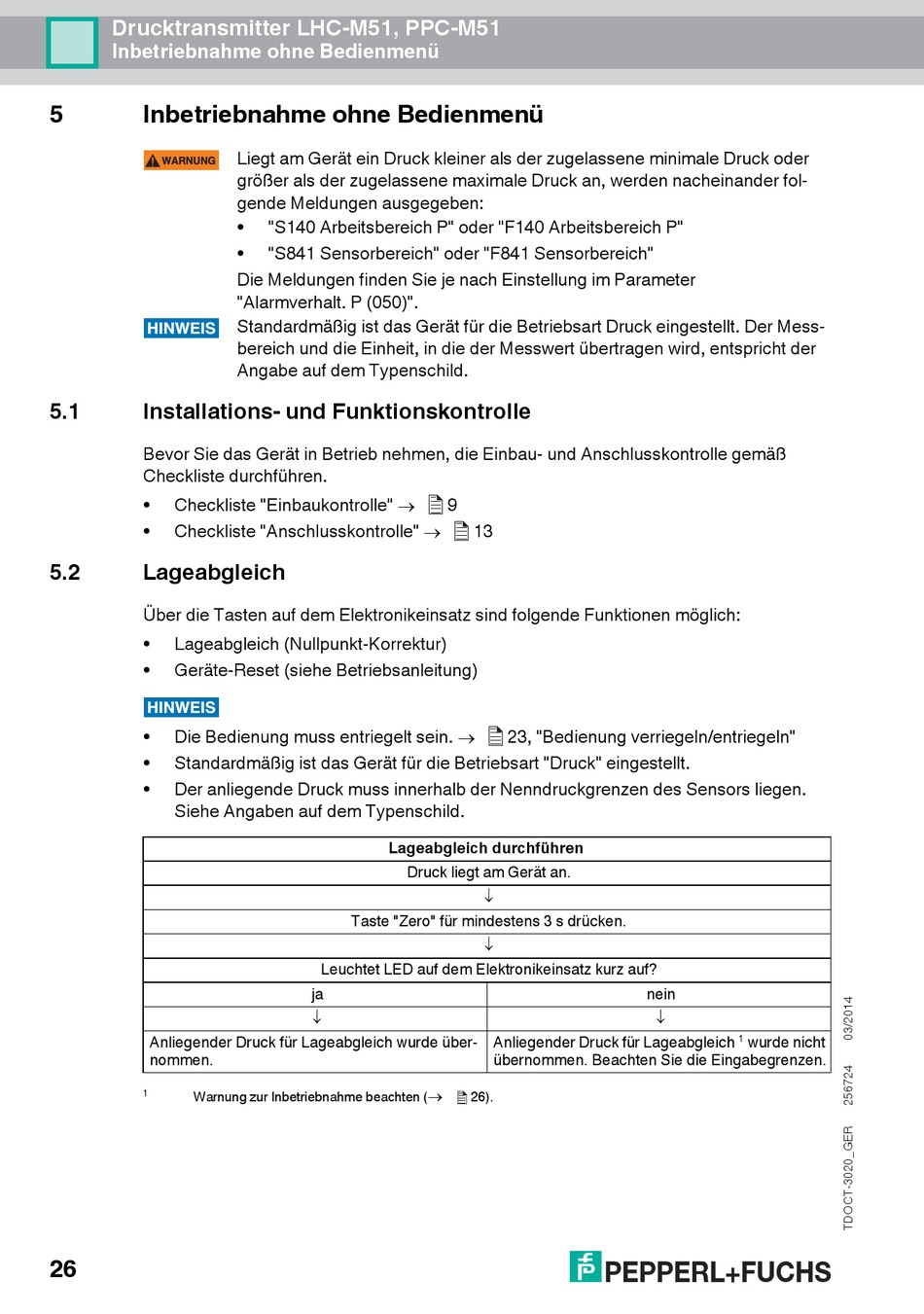

Inbetriebnahme ohne Bedienmenü
5 Inbetriebnahme ohne Bedienmenü
WARNUNG
HINWEIS
5.1

Installations- und Funktionskontrolle

Bevor Sie das Gerät in Betrieb nehmen, die Einbau- und Anschlusskontrolle gemäß
Checkliste durchführen.
• Checkliste "Einbaukontrolle" 
• Checkliste "Anschlusskontrolle" 
5.2

Lageabgleich

Über die Tasten auf dem Elektronikeinsatz sind folgende Funktionen möglich:
• Lageabgleich (Nullpunkt-Korrektur)
• Geräte-Reset (siehe Betriebsanleitung)
HINWEIS
• Die Bedienung muss entriegelt sein. 
• Standardmäßig ist das Gerät für die Betriebsart "Druck" eingestellt.
• Der anliegende Druck muss innerhalb der Nenndruckgrenzen des Sensors liegen.
Siehe Angaben auf dem Typenschild.
Anliegender Druck für Lageabgleich wurde über-
nommen.
1 Warnung zur Inbetriebnahme beachten (
26
Liegt am Gerät ein Druck kleiner als der zugelassene minimale Druck oder
größer als der zugelassene maximale Druck an, werden nacheinander fol-
gende Meldungen ausgegeben:
• "S140 Arbeitsbereich P" oder "F140 Arbeitsbereich P"
• "S841 Sensorbereich" oder "F841 Sensorbereich"
Die Meldungen finden Sie je nach Einstellung im Parameter
"Alarmverhalt. P (050)".
Standardmäßig ist das Gerät für die Betriebsart Druck eingestellt. Der Mess-
bereich und die Einheit, in die der Messwert übertragen wird, entspricht der
Angabe auf dem Typenschild.
Lageabgleich durchführen
Druck liegt am Gerät an.
Taste "Zero" für mindestens 3 s drücken.
Leuchtet LED auf dem Elektronikeinsatz kurz auf?
ja

9
13
23, "Bedienung verriegeln/entriegeln"


Anliegender Druck für Lageabgleich
übernommen. Beachten Sie die Eingabegrenzen.
 26).
nein

1 wurde nicht
