Bedienung; Bedienung Ohne Bedienmenü; Lage Der Bedienelemente - Pepperl+Fuchs LHC-M51 Betriebsanleitung

Drucktransmitter LHC-M51, PPC-M51

Bedienung

4 Bedienung
4.1 Bedienung ohne Bedienmenü
4.1.1

Lage der Bedienelemente

Die Bedientasten und der DIP-Schalter befinden sich im Messgerät auf dem Elektronikein-
satz.

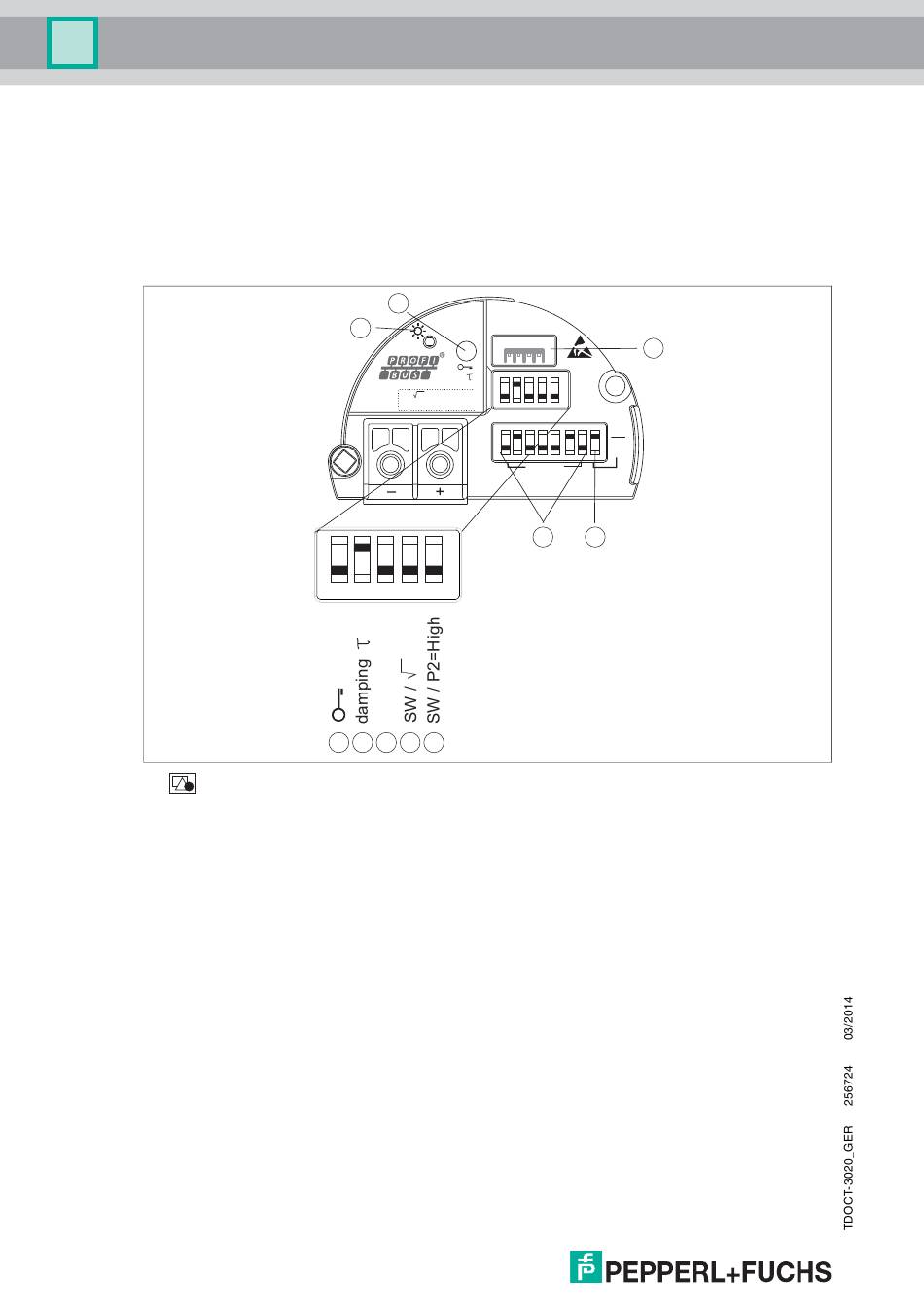

4 Elektronikeinsatz PROFIBUS PA
1 DIP-Schalter, um messwertrelevante Parameter zu verriegeln/entriegeln
2 DIP-Schalter für Dämpfung ein/aus
3 DIP-Schalter (nicht belegt)
4 DIP-Schalter (nicht belegt)
5 DIP-Schalter (nicht belegt)
6 DIP- Schalter für Hardware Adresse
7 DIP- Schalter für Busadresse SW/HW
8 Steckplatz für optionale Vor-Ort-Anzeige
9 Bedientaste für Lageabgleich oder Reset (Zero)
10 Grüne LED zur Anzeige einer erfolgreichen Bedienung (Lageabgleich, Reset, Warmstart)
14
9
10
Display
Zero
1
damp 2
not used
3
delta p on: off:SW
4
only 5
on:P2= High off:SW
on
off
on
off
1 2 3 4 5
1 2 3 4 5
8
on
off
SW
HW
Address
6 7
