Drucktransmitter LHC-M51, PPC-M51
Bedienung
Frei editierbare Parameter

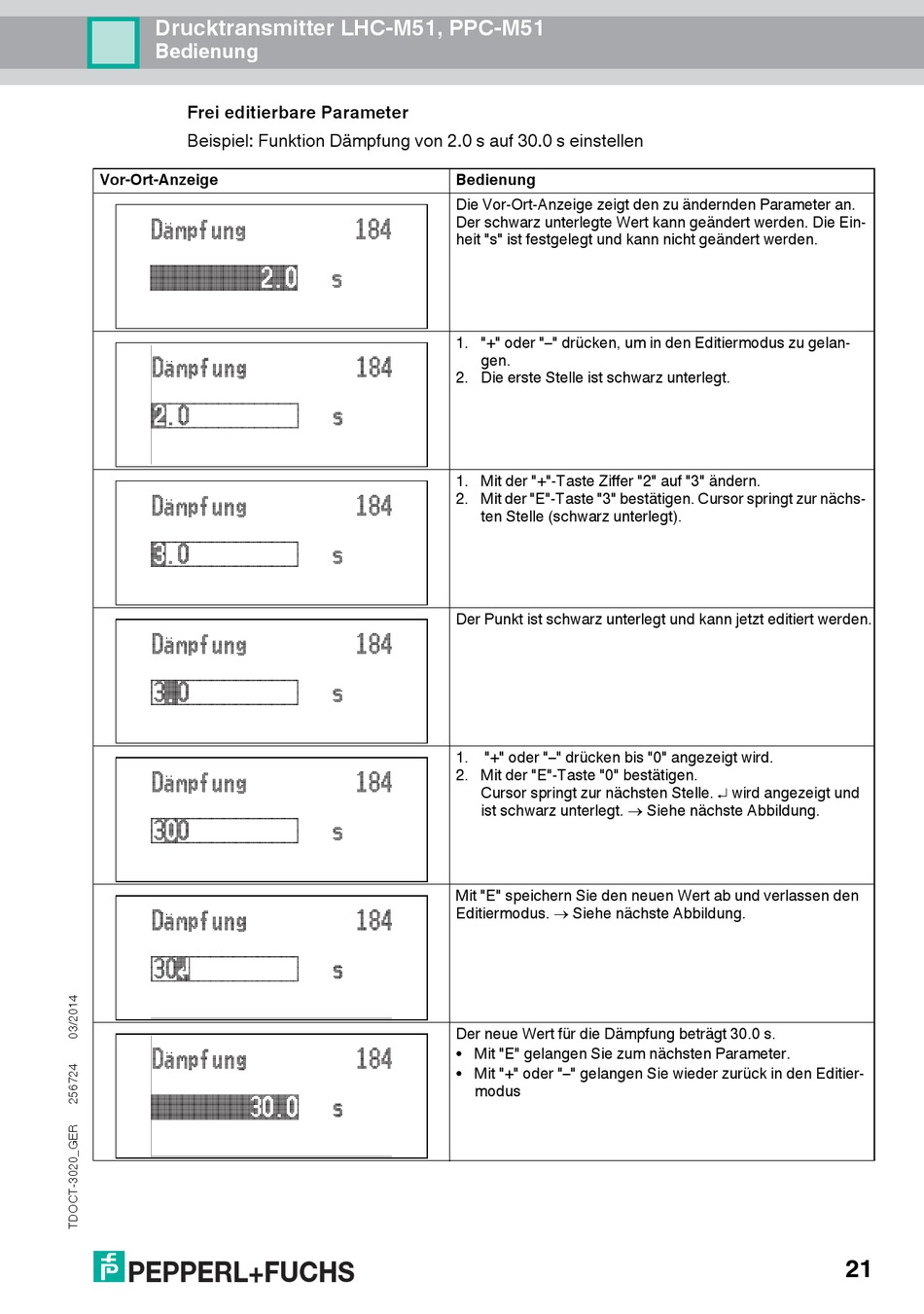

Beispiel: Funktion Dämpfung von 2.0 s auf 30.0 s einstellen
Vor-Ort-Anzeige Bedienung
Die Vor-Ort-Anzeige zeigt den zu ändernden Parameter an.
Der schwarz unterlegte Wert kann geändert werden. Die Ein-
heit "s" ist festgelegt und kann nicht geändert werden.
1. "+" oder "–" drücken, um in den Editiermodus zu gelan-
gen.
2. Die erste Stelle ist schwarz unterlegt.
1. Mit der "+"-Taste Ziffer "2" auf "3" ändern.
2. Mit der "E"-Taste "3" bestätigen. Cursor springt zur nächs-
ten Stelle (schwarz unterlegt).
Der Punkt ist schwarz unterlegt und kann jetzt editiert werden.
1. "+" oder "–" drücken bis "0" angezeigt wird.
2. Mit der "E"-Taste "0" bestätigen.
Cursor springt zur nächsten Stelle.  wird angezeigt und
ist schwarz unterlegt.  Siehe nächste Abbildung.
Mit "E" speichern Sie den neuen Wert ab und verlassen den
Editiermodus.  Siehe nächste Abbildung.
Der neue Wert für die Dämpfung beträgt 30.0 s.
• Mit "E" gelangen Sie zum nächsten Parameter.
• Mit "+" oder "–" gelangen Sie wieder zurück in den Editier-
modus
