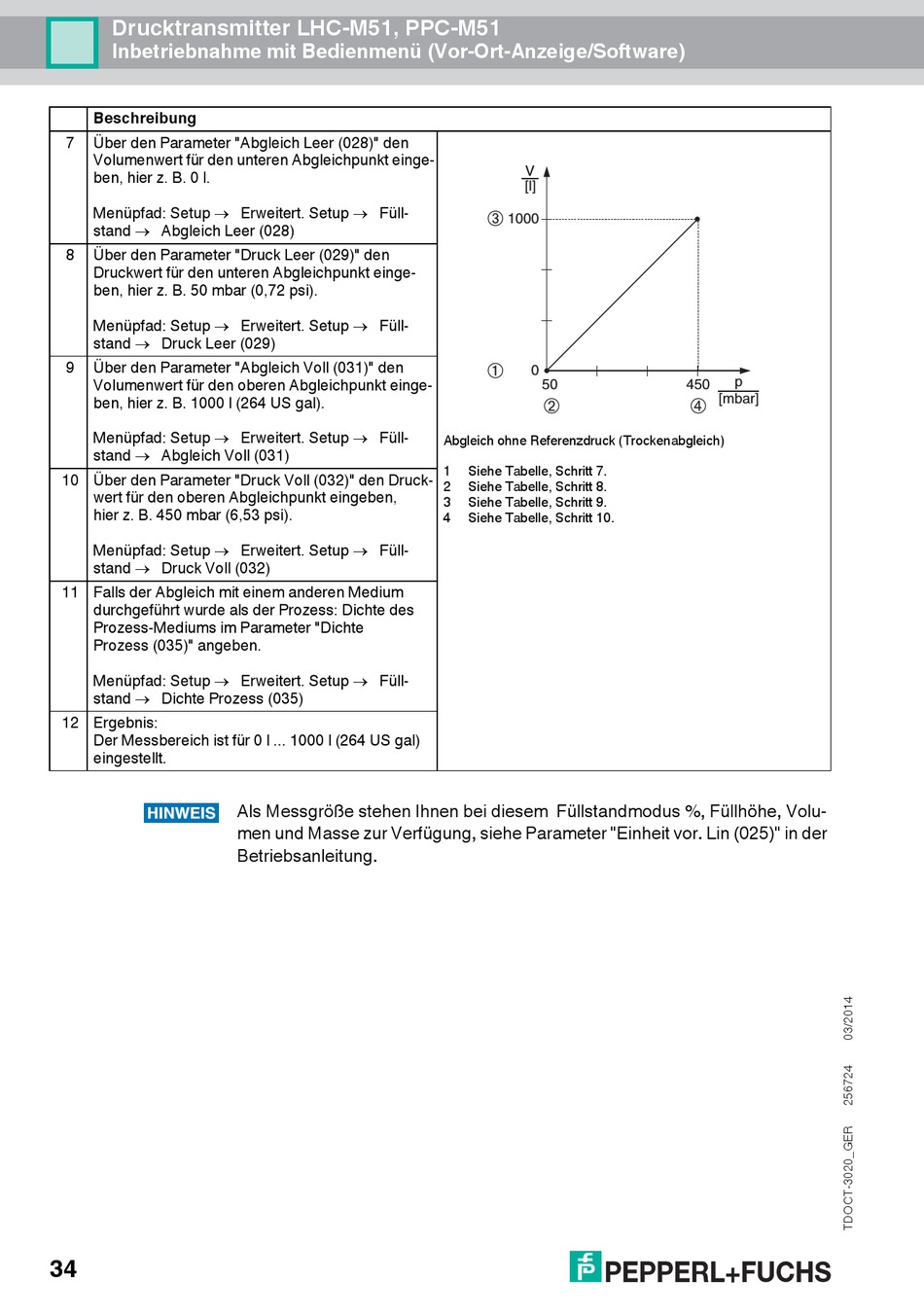

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 34

Drucktransmitter LHC-M51, PPC-M51
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/Software)
Beschreibung
7 Über den Parameter "Abgleich Leer (028)" den
Volumenwert für den unteren Abgleichpunkt einge-
ben, hier z. B. 0 l.
Menüpfad: Setup  Erweitert. Setup  Füll-
stand  Abgleich Leer (028)
8 Über den Parameter "Druck Leer (029)" den
Druckwert für den unteren Abgleichpunkt einge-
ben, hier z. B. 50 mbar (0,72 psi).
Menüpfad: Setup  Erweitert. Setup  Füll-
stand  Druck Leer (029)
9 Über den Parameter "Abgleich Voll (031)" den
Volumenwert für den oberen Abgleichpunkt einge-
ben, hier z. B. 1000 l (264 US gal).
Menüpfad: Setup  Erweitert. Setup  Füll-
stand  Abgleich Voll (031)
10 Über den Parameter "Druck Voll (032)" den Druck-
wert für den oberen Abgleichpunkt eingeben,
hier z. B. 450 mbar (6,53 psi).
Menüpfad: Setup  Erweitert. Setup  Füll-
stand  Druck Voll (032)
11 Falls der Abgleich mit einem anderen Medium
durchgeführt wurde als der Prozess: Dichte des
Prozess-Mediums im Parameter "Dichte
Prozess (035)" angeben.
Menüpfad: Setup  Erweitert. Setup  Füll-
stand  Dichte Prozess (035)
12 Ergebnis:
Der Messbereich ist für 0 l ... 1000 l (264 US gal)
eingestellt.
HINWEIS
34
Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volu-
men und Masse zur Verfügung, siehe Parameter "Einheit vor. Lin (025)" in der
Betriebsanleitung.
V
[l]
1000
0
50
Abgleich ohne Referenzdruck (Trockenabgleich)
1 Siehe Tabelle, Schritt 7.
2 Siehe Tabelle, Schritt 8.
3 Siehe Tabelle, Schritt 9.
4 Siehe Tabelle, Schritt 10.
p
450
[mbar]
